小型LPCVD设备

LPCVD是在低压高温的条件下，通过化学反应气相外延的方法在衬底上沉积各种功能薄膜（主要是Si3N4、SiO2及Poly硅薄膜）。可用于科学研究、实践教学、小型器件制造。

设备结构及特点

1、小型化，方便实验室操作和使用，大幅降低实验成本

两种基片尺寸2英寸或4英寸；每次装片1～3片。

基片放置方式：配置三种基片托架，竖直、水平卧式、带倾角。

基片形状类型：不规则形状的散片、φ2～4英寸标准基片。

2、设备为水平管卧式结构

由石英管反应室、隔热罩炉体柜、电气控制系统、真空系统、气路系统、温控系统、压力控制系统及气瓶柜等系统组成。

反应室由高纯石英制成，耐腐蚀、抗污染、漏率小、适合于高温使用; 设备电控部分采用了先进的检测和控制系统，量值准确，性能稳定、可靠。

设备主要技术指标

成膜类型	Si3N4、Poly-Si、SiO2等
温度	1200℃
恒温区长度	根据用户需要配置
恒温区控温精度	≤±0.5℃
工作压强范围	13～1330Pa
膜层不均匀性	≤±5％
基片每次装载数量	标准基片:1～3片;不规则尺寸散片:若干
压力控制	闭环充气式控制
装片方式	手动进出样品

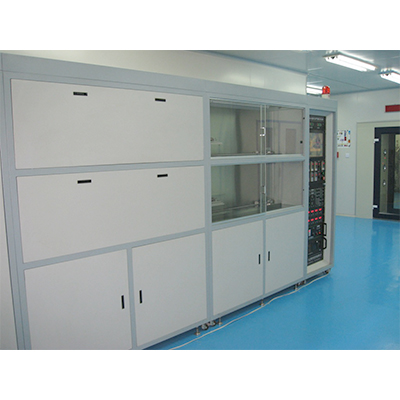

生产型LPCVD设备简介

设备功能

该设备是在低压高温的条件下，通过化学反应气相外延的方法在衬底上沉积各种功能薄膜（主要是Si3N4、SiO2及Poly硅薄膜）。

可提供相关镀膜工艺。

设备结构及特点：

设备为水平管卧式结构，由石英管反应室、隔热罩炉体柜、电气控制系统、真空系统、气路系统、温控系统、压力控制系统及气瓶柜等系统组成。

反应室由高纯石英制成，耐腐蚀、抗污染、漏率小、适合于高温使用; 设备电控部分采用了先进的检测和控制系统，量值准确，性能稳定、可靠。

整个工艺过程由计算机对全部工艺流程进行管理，实现炉温、气体流量、压力、阀门动作、泵的启闭等工艺参数进行监测和自动控制。也可以手动控制。

设备主要技术指标

成膜类型	Si3N4、Poly-Si、SiO2等
温度	1200℃
恒温区长度	根据用户需要配置
恒温区控温精度	≤±0.5℃
工作压强范围	13～1330Pa
膜层不均匀性	≤±5％
基片每次装载数量	100片
设备总功率	16kW
冷却水用量	2m3/h
压力控制	闭环充气式控制
装片方式	悬臂舟自动送样

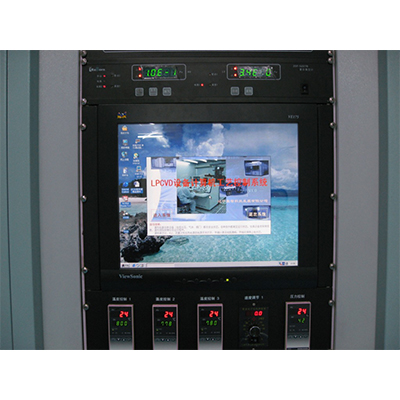

LPCVD软件控制界面

LPCVD工艺编制界面

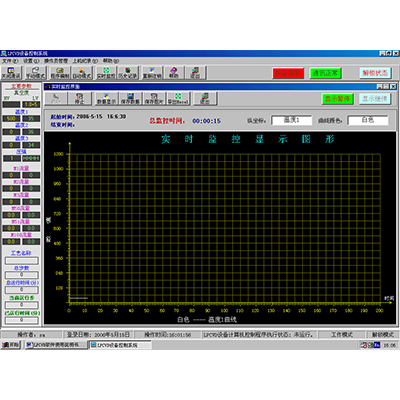

LPCVD实时运行监控界面

LPCVD手动运行界面

LPCVD自动运行界面
