热丝法化学气相沉积CVD金刚石（热丝CVD金刚石设备）

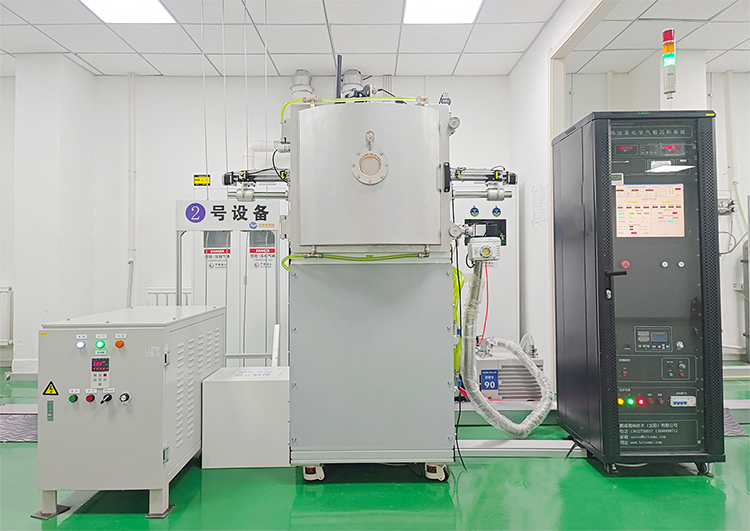

鹏城半导体研发设计制造了热丝CVD金刚石设备，分为实验型设备和生产型设备两类。

设备主要用于微米晶和纳米晶金刚石薄膜的研发和生产。可用于力学级别、热学级别、光学级别、声学级别的金刚石产品的研发生产。

可以制造大尺寸金刚石多晶晶圆片，用于大功率器件、高频器件及大功率激光器的散热热沉。

可用于生产制造防腐耐磨硬质涂层；环保领域污水处理用的金刚石产品。

可用于平面工件的金刚石薄膜制备，也可用于刀具表面或其它不规则表面的金刚石硬质涂层制备。

可用于太阳能薄膜电池的研发与生产。

工件尺寸

圆形平面工作的尺寸：φ600mm。

矩形工作尺寸的宽度1000mm/长度可根据镀膜室的长度确定（如：工件长度1500mm）。

配置水冷样品台。

可单面镀膜也可双面镀膜。

热丝电源功率

可达300KW，1KW ～300KW可调（可根据用户工艺需求配置功率范围）

设备安全性

-电力系统的检测与保护

-设置真空检测与报警保护功能

-冷却循环水系统压力检测和流量检测与报警保护

-设置水压检测与报警保护装置

-设置水流检测报警装置

设备构成

真空室构成

双层水冷结构，立式圆形、立式D形、立式矩形、卧式矩形,前后开门，真空尺寸,根据工件尺寸和数量确定。

热丝

热丝材料：钽丝、或钨丝

热丝温度：1800℃～ 2500℃ 可调

热丝不塌腰（解决了热丝长时间加热塌腰的问题）

样品台

可水冷、可加偏压、可旋转、可升降 ，由调速电机控制，可实现自动升降，（热丝与衬底间距在5 ～ 100mm范围内可调），要求升降平稳,上下波动不大于0.1mm。

工作气路（CVD）

工作气路根据用户工艺要求配置：

下面气体配置是某一用户的配置案例。

H2(5000sccm，浓度100%)

CH4(200sccm，浓度100%)

B2H6（50sccm，H2浓度99%）

Ar(1000sccm，浓度100%)

真空获得及测量系统

控制系统及软件

关于我们

鹏城半导体技术（深圳）有限公司，由哈尔滨工业大学（深圳）与有多年实践经验的工程师团队共同发起创建。公司立足于技术前沿与市场前沿的交叉点，寻求创新与可持续发展，解决产业的痛点和国产化难题，争取产业链的自主可控。

公司核心业务是微纳技术与精密制造，具体应用领域包括半导体材料、半导体工艺和半导体装备的研发设计和生产制造。

公司人才团队知识结构完整，有以哈工大教授和博士为核心的高水平材料研究和工艺研究团队；还有来自工业界的高级装备设计师团队，他们具有20多年的半导体材料研究、外延技术研究和半导体薄膜制备成套装备设计、生产制造的经验。

公司依托于哈尔滨工业大学（深圳），具备先进的半导体研发设备平台和检测设备平台，可以在高起点开展科研工作。公司总部位于深圳市，具备半导体装备的研发、生产、调试以及半导体材料与器件的中试、生产、销售的能力。

公司已投放市场的部分半导体设备

|物理气相沉积（PVD）系列

磁控溅射、电子束、热蒸发镀膜机、离子束溅射镀膜机、磁控与离子束复合镀膜机

|化学气相沉积（CVD）系列

MOCVD、PECVD、LPCVD、热丝CVD、ICPECVD、等离子刻蚀机、等离子清洗机

|超高真空系列

分子束外延系统（MBE）、激光分子束外延系统（LMBE）

|太阳能薄膜电池设备（PECVD+磁控溅射）

团簇式太阳能薄膜电池中试线

|团簇式OLED中试与科研设备（G1、G2.5）

|其它

金刚石薄膜制备设备、合金退火炉、硬质涂层设备、磁性薄膜设备、电极制备设备

|真空专用电源

高精度束源炉电源、高能脉冲电源、直流溅射电源、RF射频溅射电源、高精度热蒸发电源

团队部分业绩分布

完全自主设计制造的分子束外延（MBE）设备，包括自主设计制造的MBE超高真空外延生长室、工艺控制系统与软件、高温束源炉、高温样品台、Rheed原位实时在线监控仪（反射高能电子衍射仪）、直线型电子枪、膜厚仪（可计量外延生长的分子层数）、射频源等关键部件。真空度达到8.0×10^-9Pa。

设备于2005年在浙江大学光学仪器国家重点实验室投入使用，至今仍在正常使用。

设计制造磁控溅射与等离子体增强化学气相沉积法PECVD技术联合系统，应用于团簇式太阳能薄膜电池中试线。使用单位中科院电工所。

采用热丝法，设计制造了金刚石薄膜制备设备，应用于金刚石薄膜材料的研究与生产。还可用于太阳能薄膜电池的研发与生产。现使用单位中科院金属研究所、哈尔滨工业大学（深圳）。

设计制造了全自动磁控溅射设备，可加水平磁场和垂直磁场，自行设计的真空机械手传递基片。应用于高密度磁记录材料与器件的研究和中试。现使用单位国家光电实验室。

设计制造了OLED有机半导体发光材料及器件的研究和中试成套装备。现使用单位香港城市大学先进材料实验室。

设计制造了MOCVD及合金退火炉，用于GaN和ZnO的外延生长，实现LED无机半导体发光材料与器件的研究和中试。现使用单位南昌大学国家硅基LED工程技术研究中心。

设计制造了磁控溅射研究型设备。现使用单位浙江大学半导体所。

设计制造了电子束蒸发仪研究型设备。现使用单位武汉理工大学。
