点击图片查看原图
通过认证

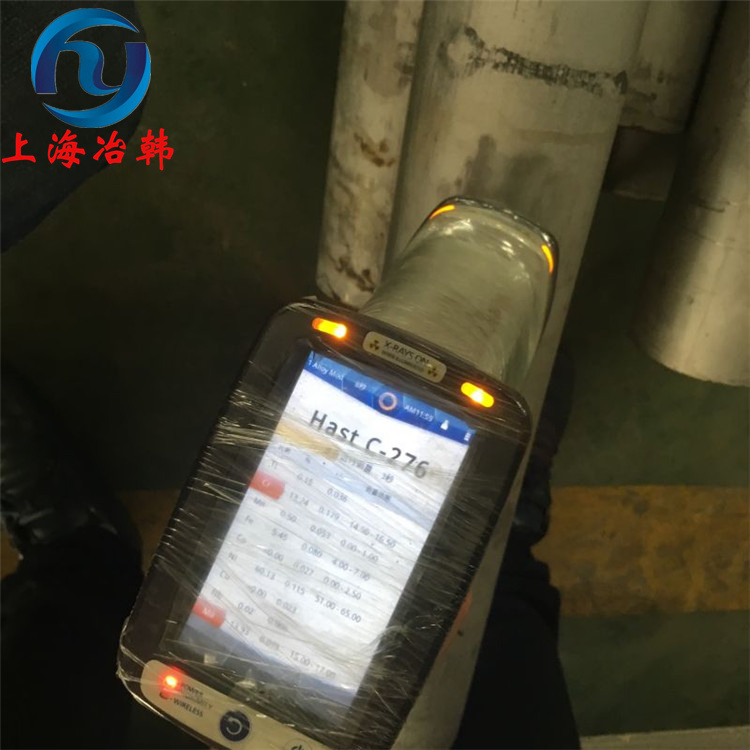

HastelloyC276哈氏合金
Hastelloy C276 是一种镍 - 钼 - 铬 - 钨系镍基合金，以卓越的耐腐蚀性著称，特别适用于强腐蚀环境，根据 hpmetals 等技术资料显示其低碳含量有助于抵抗焊接处的晶间腐蚀 。
主要成分有哪些
基体元素：以镍（Ni）为基体，含量通常在 50% 以上，部分资料显示余量约为 55%-57%。
关键合金元素：
钼（Mo）：含量约 15%-17%，是提升耐点蚀和缝隙腐蚀能力的关键 。
铬（Cr）：含量约 14.5%-16.5%，增强抗氧化和耐腐蚀性能 。
钨（W）：含量约 3%-4.5%，进一步强化在酸性介质中的耐腐蚀性 。
其他元素：含有 4%-7% 的铁（Fe）以调节性能，以及微量的钴、碳、锰等，其中碳含量通常控制在 0.01% 以下以减少晶间腐蚀倾向 。
性能表现怎么样
耐腐蚀能力：
在氧化和还原两种状态下，对大多数腐蚀介质都有优异的耐蚀性，能抵抗潮湿氯气、次氯酸盐及二氧化氯溶液的腐蚀 。
对高浓度的氯化盐溶液（如氯化铁、氯化铜）以及混酸环境有显著的耐腐蚀性 。
物理与机械性能：
密度约为8.90g/cm³，熔点范围在 1325-1370℃之间 。
室温下抗拉强度通常在 690MPa 至 790MPa 左右，延伸率约 40%-50%，具有高强度和高韧性 。
接近非磁性材料，常规状态下磁导率通常在 1.05 左右 。
加工特性：
具有加工硬化倾向，变形率达到 15% 时硬度约为普通不锈钢的两倍，机械加工难度较大 。
焊接性能良好，但需控制低热量输入，层间温度建议不超过 120℃，焊后通常可直接在腐蚀环境中使用 。
通常用在哪里
化工与石化：用于制造接触含氯化物有机物的元件、催化系统、反应器及蒸馏塔，特别适合高温、混有杂质的无机酸和有机酸环境 。
环保与能源：广泛应用于烟气脱硫系统（FGD）的洗涤塔、出料管，以及垃圾焚烧炉和废气处理装置 。
其他领域：
海洋工程：用于海水淡化装置中的管道和膜组件，抵抗海水腐蚀 。
新兴应用：近年来在氢燃料电池金属双极板等新兴领域也展现出优异的耐腐蚀性 。
精密部件：部分海外资料显示其带材可用于航空航天传感器的金属隔膜及超导基板 。
