点击图片查看原图
通过认证
S66286（1.4980）高温合金
S66286（对应德标 1.4980，也称 Incoloy A-286、GH2132、SUH660）是一种铁-镍-铬基沉淀硬化型奥氏体高温合金，适用于 650–700°C 下长期承力、非磁性与耐腐蚀并重的工况。
牌号对照：UNS S66286（美标）≡ 1.4980（德标/EN）≡ GH2132（国标）≡ SUH660（日标）≡ Incoloy A-286（商业名）

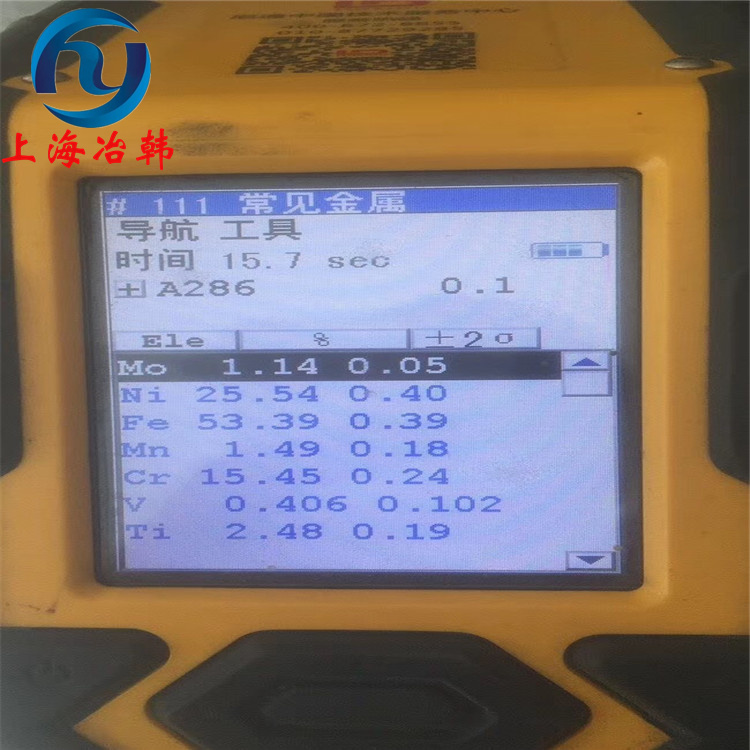

化学成分（wt%）：Ni 24.0–27.0，Cr 13.5–16.0，Ti 1.90–2.35，Mo 1.00–1.50，Al ≤0.35，V 0.10–0.50，B 0.001–0.010，C ≤0.08，Fe 余量；通过 γ' 相（Ni₃(Ti,Al)） 时效强化
典型状态性能（固溶+时效后）：抗拉强度 ≥930 MPa，屈服强度 ≥590 MPa，延伸率 ≥15%，密度 ~7.94 g/cm³，非磁性（即使冷变形）
使用温度：连续服役 ≤700°C，短时抗氧化可达 980°C；低温性能优异（低至 -196°C）
热处理：980°C 固溶 + 720°C/16h 时效（空冷）；焊后必须重新固溶+时效以恢复性能
应用：航空发动机紧固件/涡轮盘、燃气轮机部件、汽车涡轮增压器、核电/化工高温承力件；不适用于 >700°C 热端或强氯化物环境
加工焊接：固溶态易机加工与成形；可 TIG/MIG 焊（用 ERNiFeCr-2 焊丝），严禁直接时效；忌高热输入与长时间 600–700°C 服役（易析出脆性 η 相，降低缺口韧性）
该合金属“耐热不锈钢”范畴，成本低于镍基高温合金（如 Inconel 718），综合性价比高，但对热处理窗口和结构应力集中敏感。
