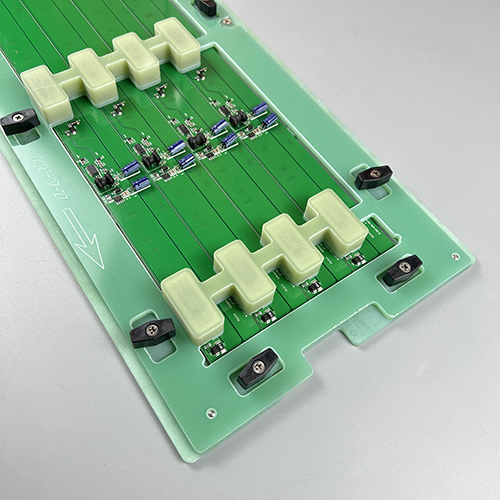

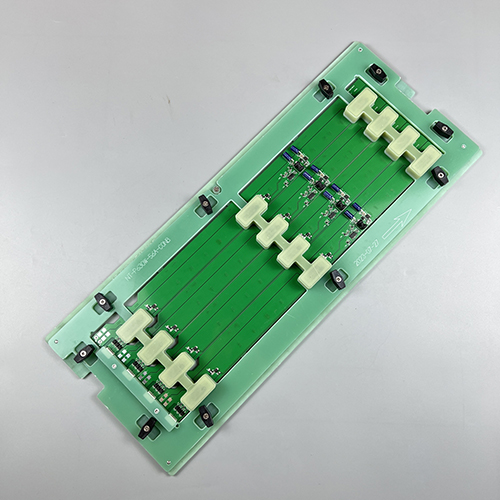

ic芯片封装三防漆治具电子元件组装防静电治具

精确防护新时代：东莞路登科技三防漆治具的五大核心价值

在5G与物联网技术爆发的2025年，芯片封装可靠性面临更严苛的环境挑战。东莞路登科技自主研发的IC芯片三防漆自动喷涂治具，以工装级精度重新定义防护标准：

1. 微米级定位系统
采用高刚性航空铝材框架与激光校准模块，实现±0.01mm重复定位精度，适配0201至QFN多种封装尺寸。独有的气动夹持机构避免传统真空吸附导致的元件位移，良品率提升至99.97%。

2. 智能涂层控制系统
集成多轴联动PLC与视觉反馈系统，可编程调节喷涂轨迹、流量及厚度。实测数据表明，三防漆覆盖均匀度偏差＜3%，较人工喷涂节约材料成本35%。

3. 全场景适配能力
模块化设计支持快速换型，15分钟内完成治具切换。已通过-40℃~125℃环境验证，特别适用于新能源汽车ECU、工业传感器等场景。
