点击图片查看原图
通过认证

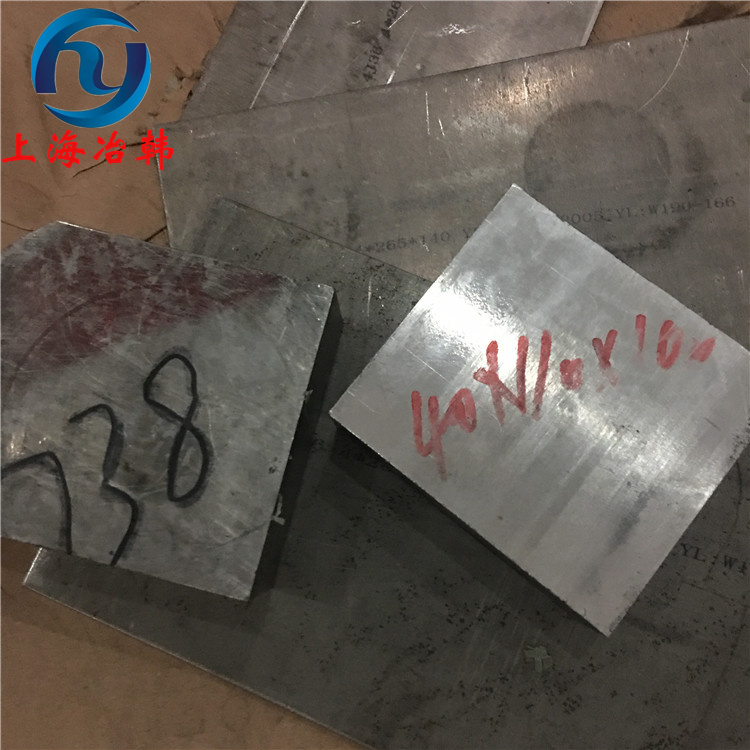

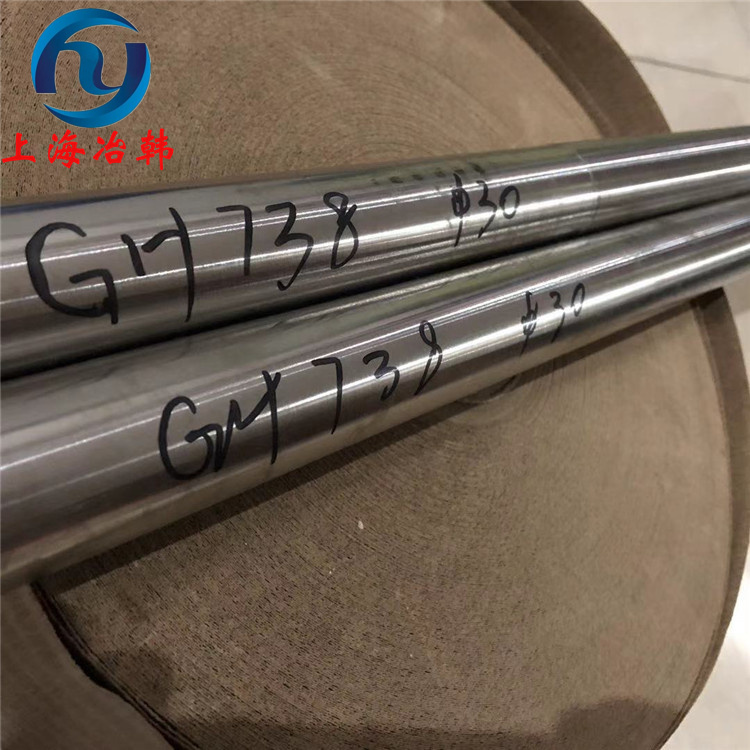

GH4738高温合金
GH4738是一种镍基沉淀硬化型高温合金，其化学成分以镍(Ni)为基体，主要包含铬(Cr)18.0-21.0%、钴(Co)12.0-15.0%、钼(Mo)3.5-5.0%、铝(Al)1.2-1.6%、钛(Ti)2.5-3.3%等元素，并严格控制碳(C)、硼(B)等微量元素的含量。
化学成分详解
GH4738（国际牌号Waspaloy）的化学成分设计旨在平衡高温强度、抗氧化性及加工性能，具体元素含量及作用如下：
基体元素。
镍(Ni)：占比余量（约50%-55%），提供高温稳定性和韧性。
关键合金元素。
铬(Cr)：18.0%-21.0%，增强抗氧化和耐腐蚀性，形成表面保护膜。
钴(Co)：12.0%-15.0%，抑制有害相并提升热强性。
钼(Mo)：3.5%-5.0%，固溶强化，改善抗蠕变能力。
铝(Al)与钛(Ti)：分别占1.2%-1.6%和2.5%-3.3%，共同形成γ'相(Ni₃(Al,Ti))，实现时效强化。
微量元素控制。
碳(C)：0.06%-0.12%，强化晶界。
硼(B)：0.003%-0.010%，净化晶界并抑制高温脆化。
铁(Fe)、硅(Si)等杂质严格限制（如Fe≤2.0%）以优化性能。
材料特性与相组成
γ'相：体积分数30%-40%，尺寸20-100nm，是高温下阻碍位错运动的主要强化相。
碳化物：M₂₃C₆型碳化物沿晶界分布，抑制晶粒粗化。
典型应用
GH4738适用于700-870℃高应力环境，如航空发动机涡轮盘、燃气轮机叶片及高温紧固件等。
