GH4141高温合金光亮板/棒/锻环生产工艺

GH4141高温合金

GH141合金光亮棒与锻环
GH141合金（又称GH4141），是一种以镍-铬为基体、通过添加钴、钼、铝、钛等元素进行综合强化的沉淀硬化型镍基高温合金。其光亮棒材与锻环是两种极为重要的工业产品形态，以其优异的高温强度、出色的抗疲劳和抗氧化性能，被广泛应用于航空航天、能源化工等高端制造领域。

一、 材料概述

GH141合金属于一种高性能的变形高温合金。它不仅在中高温环境下（通常指650°C至900°C）具有极高的强度、卓越的蠕变持久寿命和良好的结构稳定性，同时还具备优异的耐腐蚀和抗氧化能力。该合金通过严密的真空熔炼（VIM+VAR或VIM+ESR）工艺制备，确保了成分的高度纯净和组织均匀性。

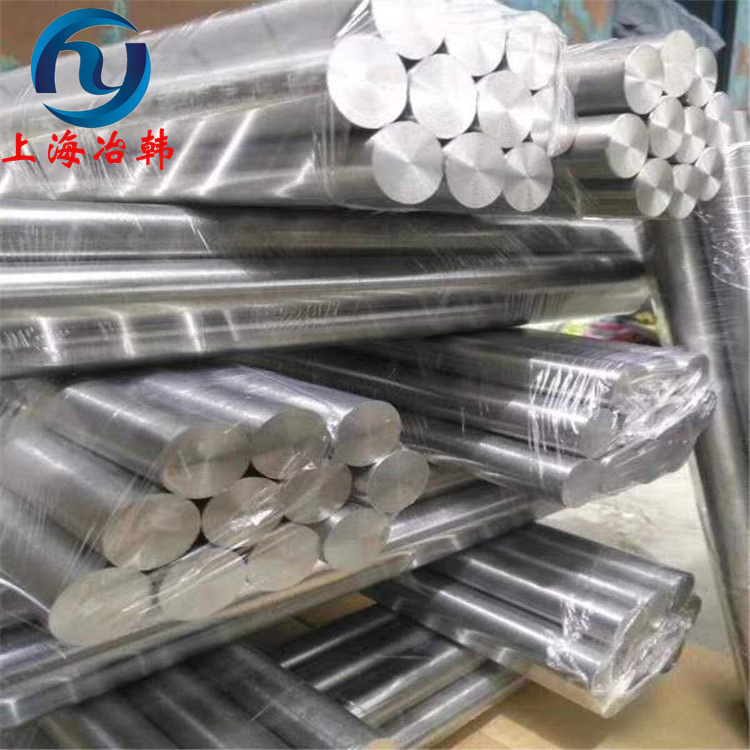

“光亮棒”是指经过精密冷拔或磨光等工艺处理的棒材，表面光滑、尺寸精确，通常可直接用于机加工。“锻环”则是指通过自由锻、模锻或辗环等锻造工艺制成的环形锻件，其流线型组织完整，综合力学性能尤为突出。

二、 主要特性

高强度与优良的蠕变性能：在高达815°C的温度下，GH141仍能保持极高的强度和抗蠕变能力，使其成为制造高温受力部件的理想材料。

出色的疲劳性能：无论是在高周疲劳还是低周疲劳条件下，该合金都表现出很长的使用寿命，可靠性高。

良好的抗氧化和耐腐蚀性：在高温空气环境和多种腐蚀介质中，能形成致密的氧化膜，有效保护基体材料。

稳定的组织性能：经过适当的热处理后，其微观组织（主要强化相为γ'相）在长期高温服役过程中能保持稳定，不易发生劣化。

良好的成形性与焊接性：虽然是一种高强度合金，但在适当的工艺条件下，仍可进行锻造、轧制和焊接（如惯性摩擦焊、电子束焊）。

三、 化学成分

GH141合金的主要化学成分（质量分数，%）包括：镍 (Ni) 作为基体，铬 (Cr) 约18-20%，钴 (Co) 约10-12%，钼 (Mo) 约9-10.5%，以及一定含量的铝 (Al)、钛 (Ti)、铁 (Fe)、硼 (B) 等元素。其中，铝和钛是形成主要强化相γ'-[Ni3(Al, Ti)]的关键元素，钼和铬起到固溶强化和提高抗腐蚀性的作用，钴则能提升合金的高温性能。
四、 生产工艺与热处理

GH141合金的生产是一个复杂精密的过程。首先通过真空感应熔炼（VIM）加电渣重熔（ESR）或真空自耗重熔（VAR）获得成分均匀、纯净度高的铸锭。铸锭经过开坯锻造后，通过热轧或冷拔（用于光亮棒）以及自由锻、模锻或辗环（用于锻环）工艺成形。

热处理是激活GH141合金性能的关键步骤，通常采用固溶处理 + 时效处理的双级热处理制度：

固溶处理：将合金加热到高温（通常高于1000°C），使强化相完全溶解到基体中，然后快速冷却（通常是水淬），得到过饱和固溶体。

时效处理：在较低温度（约760°C和650°C进行双级时效）下保温一段时间，使细小的γ'强化相均匀弥散地析出，从而达到峰值强度。

五、 加工与注意事项

机加工：GH141合金强度高、加工硬化倾向明显，属于难加工材料。推荐使用硬质合金或高性能高速钢刀具，采用较低的切削速度、较大的进给量和足够的冷却液。

热加工：需在特定温度范围内进行，严格控制加热温度和变形量，避免开裂。

焊接：可采用电子束焊、惯性摩擦焊等方法，焊后通常需要进行完整的固溶和时效处理以恢复性能。
六、 应用领域

GH141合金光亮棒和锻环是制造高端装备关键核心部件的首选材料，其主要应用包括：

航空航天领域：

航空发动机：涡轮盘、压气机盘、叶片、轴、环形件、密封支撑件、紧固件等高温旋转部件。

航天飞行器：火箭发动机的涡轮泵部件、高强度紧固件。

能源与工业领域：

燃气轮机：涡轮盘、叶片等热端部件。

核能工业：反应堆中的某些高强度结构件。

化工设备：需要承受高温高压的阀门、泵轴、法兰等。
总结：GH141合金光亮棒与锻环代表了高性能金属材料制造的先进水平，是推动现代航空航天和高端装备发展的关键基础材料。其卓越的综合性能使其在极端高温和应力环境下不可或缺。

一、 镍基高温合金

这是其产品系列中最核心的部分，种类最全，应用最广。

GH系列（国标牌号）:

GH3030 (GH30): 固溶强化型，800℃以下有良好的抗氧化和热强度，用于燃烧室部件。

GH3039 (GH39): 固溶强化型，用于900℃以下的燃烧室、加力燃烧室等。

GH3044 (GH44): 固溶强化型，抗氧化性好，用于950℃以下的燃烧室和涡轮部件。

GH3128 (GH128): 固溶强化型，具有高的塑性和良好的冲压、焊接性能，用于950℃以下的火焰筒、壳体等。

GH3536 (哈氏合金B-2): 优异的耐盐酸、硫酸腐蚀和抗应力腐蚀开裂能力，用于化工环境。

GH3625 (Inconel 625): 强度高，耐氧化和腐蚀性能优异，应用极其广泛，从航空航天到海洋、化工。

GH4169 (Inconel 718): 王牌产品，沉淀强化型，在-253℃到700℃温度范围内具有良好的综合性能，广泛应用于航空发动机涡轮盘、压气机盘、叶片、机匣等关键部件。

GH4099 (Inconel 699): 高铬含量，具有优良的高温抗氧化和抗腐蚀性能。

GH4133 (GH33): 沉淀强化型，用于750℃以下的涡轮叶片、涡轮盘等。

GH4145 (Inconel X-750): 沉淀强化型，具有良好的耐腐蚀、抗氧化性能和高温强度，用于弹簧、密封环等。

GH4180 (GH80): 类似Nimonic 80A，用于燃气轮机叶片。

国外对应牌号:

Inconel 600, 601, 625, 718, X-750

Hastelloy B-2, B-3, C-22, C-276, X (虽然哈氏合金更侧重于耐蚀合金，但因其高镍含量和高温性能，也常被归入此类)

Nimonic 75, 80A

Alloy 20 (CN3MN, 20号合金): 优异的耐硫酸腐蚀性能。

二、 铁镍基高温合金

GH系列:

GH1015, GH1016: 固溶强化型，抗氧化性好，用于制造850℃以下的燃烧室和加热炉构件。

GH1131 (GH131): 固溶强化型，用于制造850~1000℃的燃烧室部件。

GH2036, GH2132 (A-286): 沉淀强化型，用于650℃~700℃的涡轮盘、紧固件等。

GH2135 (GH135)

GH2747: 具有极佳的高温抗氧化性，适用于高温炉辊、炉管等。

三、 钴基高温合金

国标牌号: GH5188 (GH188, 对应Haynes 188)

特点：在高达1100℃的温度下仍具有优异的强度和抗氧化性，耐热腐蚀和耐磨性好。用于燃气轮机喷嘴、导向叶片等。
四、 耐蚀合金

虽然不完全等同于高温合金，但因其成分和性能有重叠，冶韩也大量经营。

Monel 400, K500 (蒙乃尔合金): 优异的耐海水和酸碱腐蚀能力。

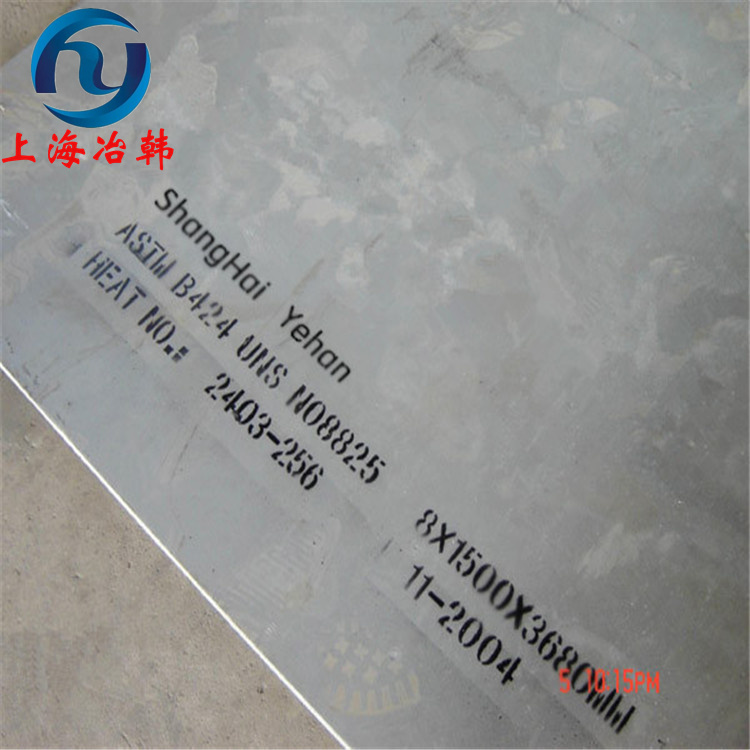

Incoloy 800, 800H, 825, 925 (因科洛伊合金): 良好的综合耐腐蚀和力学性能。

哈氏合金系列 (如上所述)。

总结表格（部分常见牌号）

冶韩/国标牌号 近似美标牌号 主要特点和应用

GH4169 Inconel 718 应用最广，700℃以下高强度，用于涡轮盘、叶片等。

GH3625 Inconel 625 高强度，耐腐蚀抗氧化，应用广泛。

GH4145 Inconel X-750 高温弹簧、密封环、紧固件。

GH3536 Hastelloy B-2 耐盐酸、硫酸腐蚀。

GH2132 A-286, S66286 铁镍基，650℃~700℃的涡轮盘、紧固件。

GH5188 Haynes 188 钴基，1100℃下抗氧化，用于导向叶片、喷嘴。

Alloy C-276 Hastelloy C-276 极佳的耐点蚀、缝隙腐蚀能力。

Alloy 20 Carpenter 20, CN3MN 优异的耐硫酸腐蚀，化工阀门、泵。
