GH2909高温合金锻环件国家标准

GH2909高温合金

GH2909材料介绍

基本定义

GH2909是Fe - Ni - Co基沉淀硬化型变形高温合金。
特性

高温性能：工作使用温度在650摄氏度以下，具有较高的屈服强度和低的膨胀系数，良好的抗冷热疲劳性能以及恒弹性模量。

加工性能：具备良好的热加工塑性、冷成形和焊接性能，可采用氩弧焊、点焊、钎焊、电子束焊焊接，还可与GH4141/GH4169等多种合金进行焊接。

其他特性：在电真空工业中可形成高强度的封接面，是重要的封接结构材料。
这种合金执行标准为GB/T14992 - 2005。

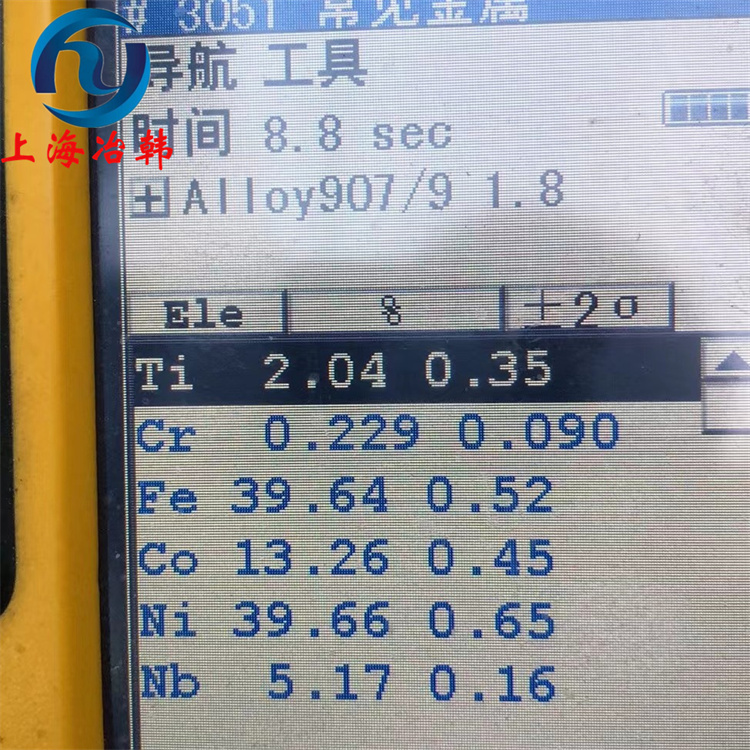

化学成分

元素含量范围

碳（C）≤0.06

硅（Si）0.25 - 0.5

锰（Mn）≤1.00

磷（P）≤0.015

硫（S）≤0.015

铬（Cr）≤1.0

镍（Ni）35 - 40

钴（Co）12 - 16

铜（Cu）~ ≤0.5

铁（Fe）余量

铌（Nb + Ta）4.3 - 5.2

硼（B）≤0.012

钛（Ti）1.3 - 1.8

铝（Al）≤0.15

钒（V）~

钨（W）-

铈（Ce）-

物理性能

性能指标详情

密度（g/cm³）8.26

磁性有磁性

热导率（w/(m·k) 20 - 700℃）13.8 - 23.9

电阻率（Ω·mm²/m，20 - 800℃）0.74 - 1.3

比热容（kg/(kg·k)，20℃）0.419 - 0.567

线胀系数（10⁻⁶/k，20 - 750℃）12.9

不同温度下弹性模量E（GPa）25℃时为153，300℃时为160，400℃时为162，500℃时为162，600℃时为159

力学性能

热轧棒制度B

温度（°C）拉伸强度Σb（MPa）≥延伸率A（%）≥断面收缩Z（%）≥

室温11721015

6508961020

热轧棒制度A

温度（°C）拉伸强度Σb（MPa）≥延伸率A（%）≥断面收缩Z（%）≥

室温1207812

应用领域

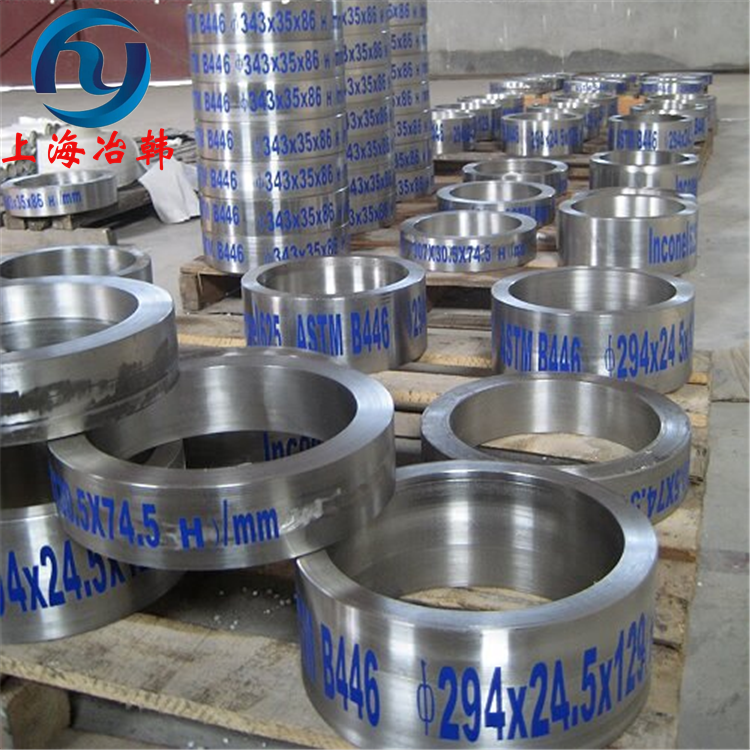

航空航天领域：适合制作发动机用环形零部件，如高压压气机后机闸、承力环、隔热环、燃烧室封严环、蜂窝座和涡轮外环等零件。也用于火箭发动机推力燃烧室、排气导管和集流箱等。

其他领域：用于制造枪管、炮用部件、玻璃 - 金属密封材料、量具模具和高压氢气环境用构件等。在能源领域也有广泛的应用。
