免费打样FPC磁性治具贴胶夹具打标磁性钢片治具工装夹具厂家

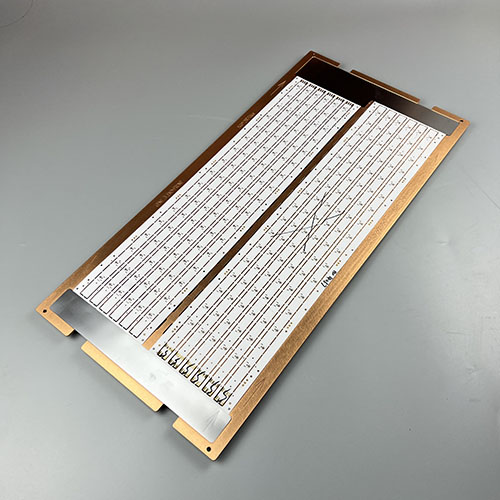

FPC磁性治具是一种专门用于固定、定位和辅助加工柔性印刷电路板（FPC, Flexible Printed Circuit） 的特殊工装夹具，其核心特点是利用磁吸原理实现快速、无损的装夹。以下是详细说明：

一、核心功能与原理磁吸固定

在治具底座内嵌入永磁铁或电磁铁，FPC通过覆盖磁性材料的载板（如磁性钢片）吸附固定。

优势：无需物理压扣或胶粘，避免损伤FPC脆弱表面。

定位

治具表面设计有定位销或光学对位标记，确保FPC与加工设备（如贴片机、检测仪）对位。

二、核心结构组成组件作用

磁性底座 内置磁铁阵列，提供均匀吸附力。

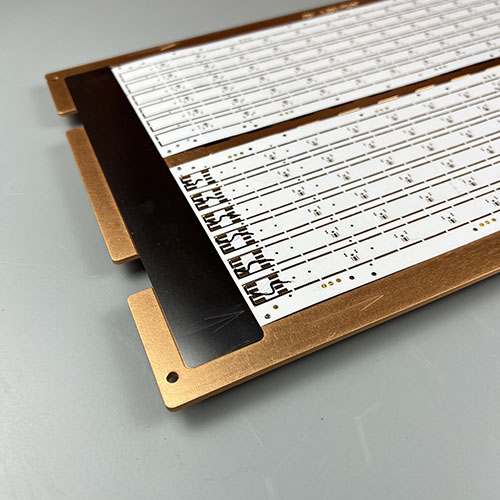

可换载板 表面贴附磁性材料，承载FPC；可针对不同FPC型号快速更换。

定位系统 包含定位孔、PIN针或视觉标记，确保FPC位置精度（±0.05mm）。

避空槽设计 避开FPC上的金手指、元器件等凸起部位，防止压伤。

隔热层 （可选）在回流焊治具中阻隔高温，保护磁铁性能。

三、关键应用场景SMT贴片

在贴装电子元件时固定柔性电路板，防止高温变形。

FPC检测

用于AOI（自动光学检测）或电性测试，确保测试稳定性。

激光加工

精密切割/钻孔时保持FPC平整无位移。

摄像头模组组装

固定手机/车载摄像头的柔性排线，避免折痕。
