一、系统定义与作用
火花探测熄灭系统（Spark Detection & Extinguishing System）安装在干式除尘管道（气力输送管道），实时捕捉管道内火花、炽热炭粒、高温颗粒；毫秒级触发喷淋熄灭火源，阻止火花进入除尘器箱体，防范滤袋起火、粉尘爆炸。
✅合规依据：
GB 17919-2025《可燃性粉尘除尘系统防爆安全规范》、GB15577；木制品砂光除尘风管未安装属于重大事故隐患。
二、基本工作原理
打磨、粉碎、切割设备产生火花，随气流进入除尘管道；
红外探头捕捉火花红外光谱信号，传输至控制主机；
控制器快速运算，下达指令启动熄灭电磁阀；
喷头喷出雾化水，在管道内部形成水幕，将火花充分冷却熄灭；
同步声光报警，可联锁除尘风机停机、关闭风阀；
系统记录报警时间、管道编号，永久存储事件日志。
核心逻辑：先探测→立刻喷水熄火花，杜绝火源抵达除尘器

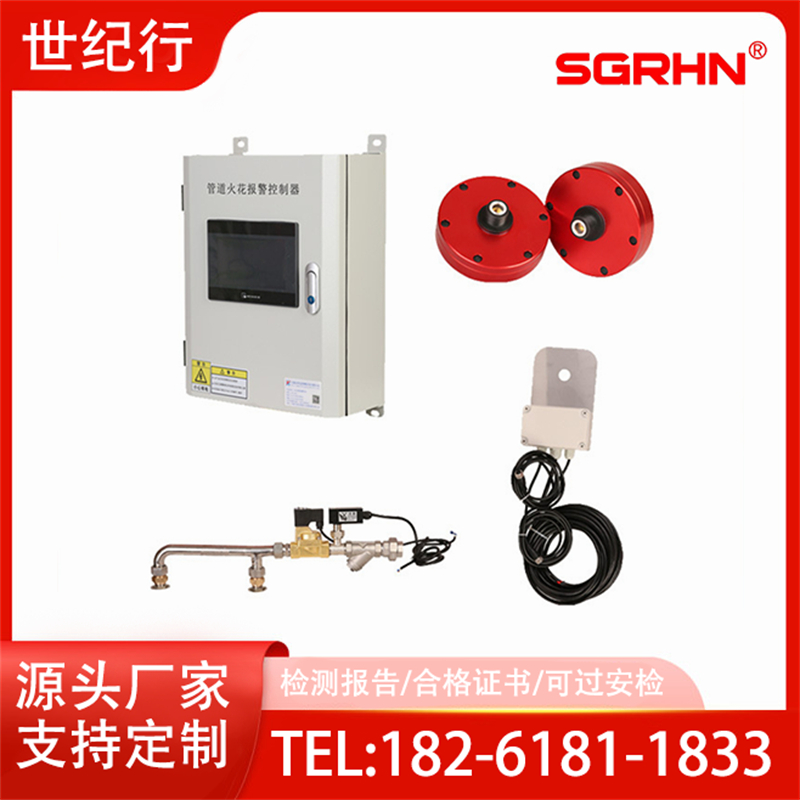

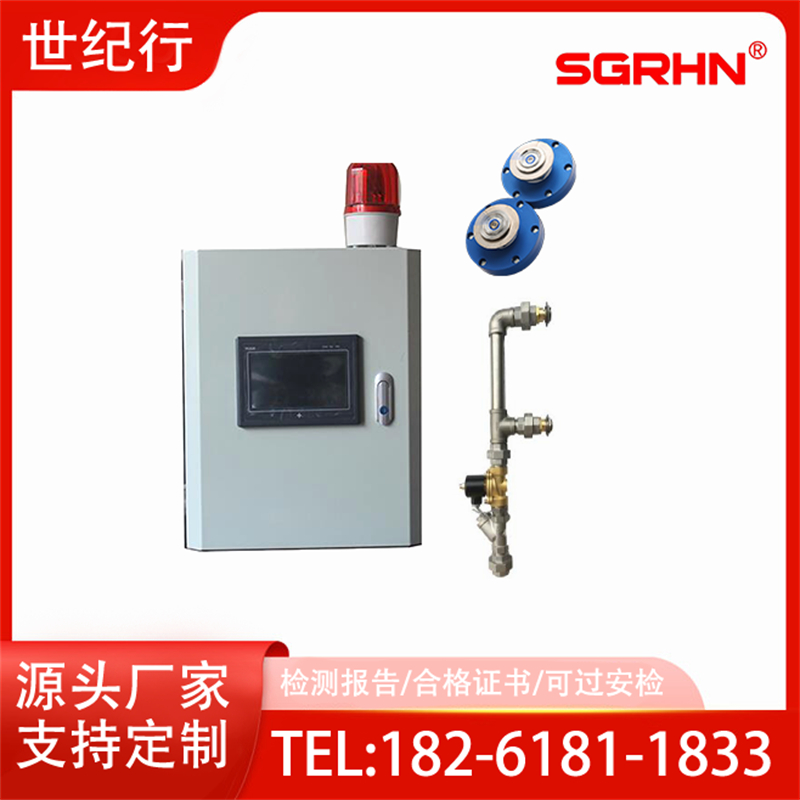

三、整套系统标准组成（水喷淋型，行业主流）
1. 火花探测探头（传感器）
探测原理：红外光谱（主流）；高端型号红外 + 紫外复合探测，区分环境光线，降低误报
参数：探测视角 120°；响应时间＜1ms；防护等级 IP65/IP67
适用风速：2～35m/s 除尘管道
选配：气吹扫装置（高粉尘工况，持续吹扫探头镜面，防止积灰遮挡造成漏报）
防爆工况选用防爆型探头 Ex tb IIIC Db
2. 触摸式控制主机（系统大脑）
系统控制箱
7 寸触摸屏，实时显示各路探头状态、故障、报警记录
核心功能：
✅探头自动自检（故障提示：断线、探头脏污）
✅喷淋时长可调（默认 3～15s）
✅无源继电器联动输出（风机停机、声光报警器、隔爆阀）
✅数据存储（≥90 天报警记录，满足安监调取）
✅RS485 通讯，支持接入工厂中控 DCS 平台
供电：AC220V
3. 熄灭喷淋单元（灭火执行部件）
喷淋熄灭模块
组成：不锈钢喷嘴、快速电磁阀、水过滤器、压力检测开关
供水压力要求：0.6～0.8MPa（6～8bar）
水压不足 → 必须配套恒压供水机组（稳压罐 + 水泵）
雾化喷头：形成完整水幕，避免火花从水雾缝隙穿过
4. 配套辅件
声光报警器、航空插头连接线、管道焊接底座；
恒压供水系统（水压不稳现场必备）；
防冻电伴热（北方低温厂区）；
气吹清扫组件（木业、粮食高粉尘管道）。
四、关键安装设计规范（重中之重）
1. 探头与熄灭装置间距计算公式
L = 管道风速 v × 系统总响应时间
国内工程通用经验值：探头与喷淋装置距离 6～9 米
距离过短：电磁阀来不及出水；距离过长：火花穿过喷淋区到达除尘器。
2. 位置要求
探头安装在火花产生设备下游直管段，避开弯头、变径、三通（气流扰动，火花偏移）；
探头上游直管≥10 倍管径，下游直管≥5 倍管径；
探头倾斜 30°～45° 安装，视野覆盖管道截面，不留盲区；
整套装置布置在除尘器上游管道，严禁装在除尘器后方；
多条支管：每条吸尘支管独立配置探头 + 喷淋，不可只在总管只装一套。
五、适用行业 & 禁用工况
✅推荐使用场景（水喷淋型）
木材加工、家具厂砂光除尘（强制要求）
粮食加工、植物油粕粉碎、饲料粉体
塑料打磨、橡胶粉尘、纺织纤维粉尘
金属抛光、打磨（铁屑火花，注意：铝镁粉尘谨慎用水）
❌不适用（不能用水喷淋熄灭）
铝粉、镁粉等遇水反应易燃易爆粉尘；可选用惰性气体（氮气）熄灭型系统，造价更高。
六、系统响应指标（选型参考标准）
单路系统总响应时间：≤0.1s
探头防护：≥IP65；粉尘防爆场所提供防爆合格证
功能硬性要求（安监验收要点）
探头故障报警（断线、脏污提醒）
水压监测报警
火花事件数据保存
具备联锁停机输出
区分：总线型（一条线缆带多路探头，节省布线）、分线型（一路一电缆）
七、系统配套防爆方案组合（新国标要求，不可单一防护）
火花探测熄灭属于点火源防控，工程上常配套组合：
方案 1（木业通用）：火花探测熄灭 + 除尘器无焰泄爆 + 管道隔爆阀
方案 2（粮食 / 塑胶）：火花熄灭 + 泄爆片 + 锁气卸料装置
八、国产与进口系统简单对比
表格
类别 代表品牌 优势 短板 适用项目
进口高端 格雷康 GreCon、Atexon 算法成熟、误报极低、EN 国际认证、超长稳定寿命 价格高、货期久、配件贵 大型上市企业、外资、锂电高风险粉体项目
国产一线 苏州世纪行、铭亿、汇乐 性价比高、现货、本地售后、一站式配套泄爆 / 隔爆设备 同等工况下长期稳定性略逊进口 家具厂、粮食加工、中小型工贸粉尘企业（国内主流）
九、日常维护要点
每周：清理探头观察窗粉尘，防止遮挡漏检；
每月：模拟测试系统，检查喷淋出水、电磁阀动作；
每季度：检查供水压力、管路有无堵塞；
每年：整机校准灵敏度，留存测试记录备查。
