N06002耐热合金

N06002，商业牌号通常被称为Hastelloy X（哈氏合金X）或Haynes合金X，是一种以镍为基体的固溶强化型耐热合金。N06002合金在高达1200℃的温度下具有优异的抗氧化和抗渗碳性能，同时具备良好的高温强度和耐腐蚀性。其加工性与焊接性良好。该材料主要应用于制造航空发动机的燃烧室部件、工业燃气轮机的高温部件以及石化、能源等领域的高温设备。
别名与标识
UNS N06002是一种镍基耐热耐氧化合金，属于哈氏合金家族。其最常见的商业牌号为Hastelloy X（哈氏合金X）或Haynes 合金X。在日本标准中常被称为NAS HX。其对应的德国材料编号为DIN 2.4665。该合金遵循的主要国际标准包括：ASTM B435、ASME SB-435、SAE AMS 5536以及JIS H4551/NW6002。

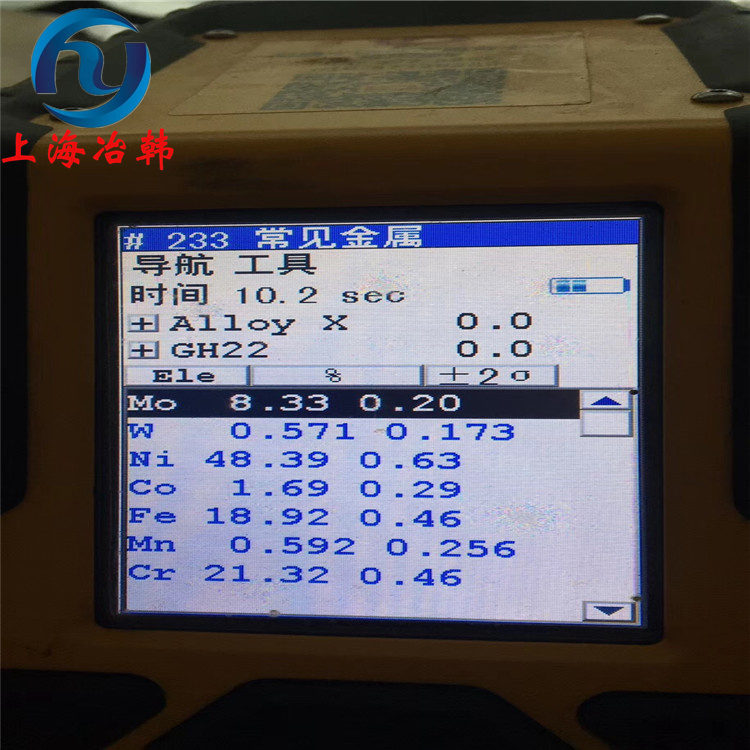

化学成分

Ni Cr Mo Fe C Si Co Mn P S W V Cu Nb+Ta
N10665 (B-2) 基 ≤1.0 26.0~30 ≤2.0 ≤0.02 ≤0.10 ≤1.0 ≤1.0 ≤0.04 ≤0.03
N10276 (C-276) 基 14.5~16.5 15.0~ 17.0 4.0~7.0 ≤0.01 ≤0.08 ≤2.5 ≤1.0 ≤0.04 ≤0.03 3.0~ 4.5 ≤0.035
N06007 (G-3) 基 21.0~23.5 6.0~ 8.0 18.0~21 ≤0.015 ≤1.0 ≤5.0 ≤1.0 ≤0.04 ≤0.03 ≤1.5 1.5~2.5 ≤0.50
N06002 (哈氏合金X/Hastelloy X) 基 20.5-23.0 8.0-10.0 17.0-20.0 0.05-0.15 ≤1.00 0.5-2.5 ≤1.00 ≤0.04 ≤0.03 0.2-1.0 - - -
N06002合金的化学成分对应标准包括：ASTM B435 / UNS N06002, ASME SB-435 / UNS N06002, SAE AMS 5536, JIS H4551 / NW6002。
理化性质

N06002的密度约为8.28 g/cm³，熔点范围为1295-1381°C，热膨胀系数为13.2 μm/m·K，硬度为HBS≤241，弹性模量为142-199 N/mm²，热导率为13.38 W/(m·℃)。
N06002的0.2%屈服强度≥240 N/mm²，抗拉强度≥655 N/mm²，延伸率≥35%，并具有良好的冷、热加工成形性和焊接性能。
N06002在1200℃下具有优秀的耐氧化性能，短期可承受1300℃峰值温度 [4]，在900°C以下具有中等的持久和蠕变强度，在从常温到超过800°C的温度范围内保持较高的机械强度。
N06002在含氯离子、硫化氢的酸性环境中，年腐蚀率小于0.05mm，在还原和氧化气氛中都能保持良好的耐腐蚀性。
制造方法

该合金可在 1550°F (840°C) 和 2225°F (1215°C) 之间锻造，通常以固溶处理状态供应，在 2150°F (1175°C) 下进行处理并快速冷却，其老化通常在 1200、1400、1600°F(650、760、870°C)的温度下进行 。
该合金的机械加工性能等级是 B1112 螺钉库存的 27%，建议采用低速、正进给和刚性设备进行加工。
该合金可以使用屏蔽金属弧、气体钨弧、气体金属弧或电阻方法焊接。
应用领域

N06002合金被广泛应用于多个工业领域。在航空航天工业中，用于制造燃气轮机、喷气发动机的燃烧室部件、火焰筒、过渡段、尾喷管等高温热端部件。在能源与工业领域，用于工业燃气轮机部件、各种加热炉部件、乙烯裂解炉管、炉内支架、高温炉辊等。在石油化工领域，用于井下和井口设备、渣油加氢装置、转化炉管等。
