N10675镍基合金

N10675（哈氏合金 B-3）焊接应选用 ‌ENiMo-10‌ 牌号焊条（对应 AWS A5.11 标准），严禁使用 B-2 合金配套的 ENiMo-7 焊材 。‌‌

核心焊材匹配
‌焊条型号‌：‌ENiMo-10‌（AWS A5.11 标准）
‌对应焊丝‌：ERNiMo-10（用于 TIG/MIG 焊）
‌国产/等效标识‌：部分厂商标注为 NiMo29Fe 或 HNiMo29Fe 类
‌关键禁忌‌：不可混用 Hastelloy B-2 的 ENiMo-7 焊材，否则会导致焊缝耐蚀性下降及脆化风险 。‌‌
焊接工艺要点
‌保护气体‌：必须采用高纯氩气进行正背面双重保护，防止高温氧化。
‌层间温度‌：严格控制在 ‌100℃以下‌，避免中温区停留导致脆性相析出。
‌热输入控制‌：采用小电流、快速焊、窄焊道工艺，一般‌无需预热‌及焊后热处理（除非结构拘束度极大）。
‌清洁要求‌：焊前彻底清除坡口及两侧油污、氧化物，防止硫、磷污染引发热裂纹 。‌‌

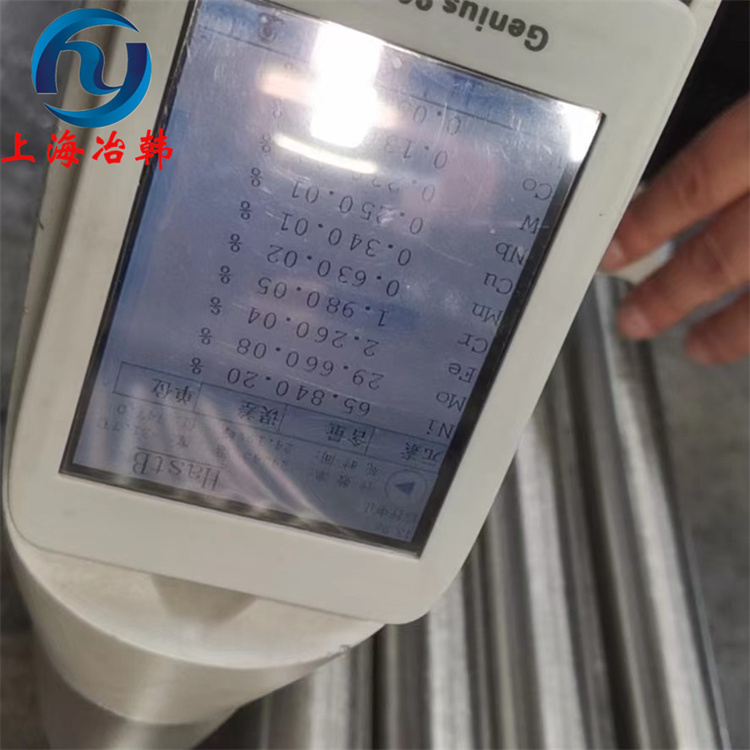

该合金专为强还原性酸（如盐酸、硫酸）环境设计，焊材成分必须与母材（Ni≥65%, Mo≈29%）高度匹配以维持焊缝在苛刻介质中的耐蚀完整性 。‌‌

需要我帮你整理 ENiMo-10 焊条在不同厚度板材的电流参数对照表吗？能直接指导焊接操作。
