Nimonic75镍基合金

Nimonic 75（美国牌号UNS N06075，德国牌号2.4951）是一种经典的镍铬基高温合金，由英国Henry Wiggin公司于20世纪40年代开发，标志着镍基合金工业化应用的里程碑。其设计初衷是为750°C以下的高温环境提供优异的抗氧化性、抗蠕变性和良好的加工性能，最初应用于原型Whittle喷气发动机的涡轮叶片。尽管后续发展出性能更强的合金，但Nimonic 75凭借其成熟的工艺、可靠性和成本优势，至今仍在特定工业领域保持着重要的应用价值。
一、化学成分与牌号标准

Nimonic 75本质上是一种80/20镍铬合金，即镍（Ni）含量约为80%，铬（Cr）含量约为20%，并添加了受控的钛（Ti）和碳（C）等微量元素以实现性能优化。

1. 核心化学成分（wt.%）：

镍（Ni）：余量（约76%-80%），作为基体元素，维持稳定的面心立方奥氏体结构，提供高温下的强度和韧性基础。
铬（Cr）：18.0%-21.0%，是赋予合金优异抗氧化和耐热腐蚀性能的关键元素。在高温下，铬能在表面形成一层致密且具有自修复能力的Cr₂O₃氧化膜，有效阻隔氧气和腐蚀介质的进一步侵蚀。
钛（Ti）：0.2%-0.6%，与微量的铝（Al，通常≤0.5%）协同作用，通过时效处理形成细小的γ'相（Ni₃(Al,Ti)），实现沉淀强化，提升合金的抗蠕变能力。
碳（C）：≤0.15%（通常≤0.10%），主要作用是在晶界形成碳化物，起到晶界强化的效果，但含量需严格控制，过量会导致韧性下降。
铁（Fe）：≤1.5%（或≤5.0%），通常被视为杂质元素，需控制其含量以避免对性能产生不利影响。
2. 国际通用牌号：

英国牌号：Nimonic 75
美国牌号：UNS N06075
德国牌号：W.Nr. 2.4951、2.4630
其他常见商品名：合金75、NC20T、Nicrofer 7520等。
二、物理与机械性能

1. 基本物理性能：

密度：8.37 - 8.4 g/cm³
熔点：1374°C - 1420°C
热膨胀系数：11.0 µm/m·°C (20-100°C)
弹性模量：206 GPa (约29878 ksi)
导热系数：约11.7 W/m·°C
2. 典型室温机械性能：

抗拉强度：690 - 750 MPa
屈服强度：550 - 275 MPa（不同状态有差异）
断后伸长率：31% - 42%
三、核心性能优势

Nimonic 75的核心竞争力在于其在中等高温区间（600-800°C）内综合性能的卓越平衡。

优异的高温强度与抗蠕变性：在750°C下，其抗拉强度仍能保持在300 MPa以上。在700°C/1000小时的测试条件下，其持久强度可达80 MPa，较早期的80/20镍铬合金提升了约50%。
杰出的高温抗氧化性：得益于约20%的铬含量，合金在800°C静态空气中的氧化速率可低至≤0.15 g/m²·h。其表面的Cr₂O₃保护膜具备自修复能力，能有效抵抗氧化和结垢。
良好的抗热疲劳性能：经过700°C至室温循环5000次后，材料表面裂纹密度极低（≤2条/cm²），表明其能承受剧烈的温度循环变化。
出色的加工与焊接性能：与许多复杂的高温合金相比，Nimonic 75具有优良的冷、热加工性能和可焊性。它支持锻造、轧制、冲压等多种成型工艺，并可采用TIG、MIG等常规方法进行焊接，且焊后性能稳定。
四、供应形式

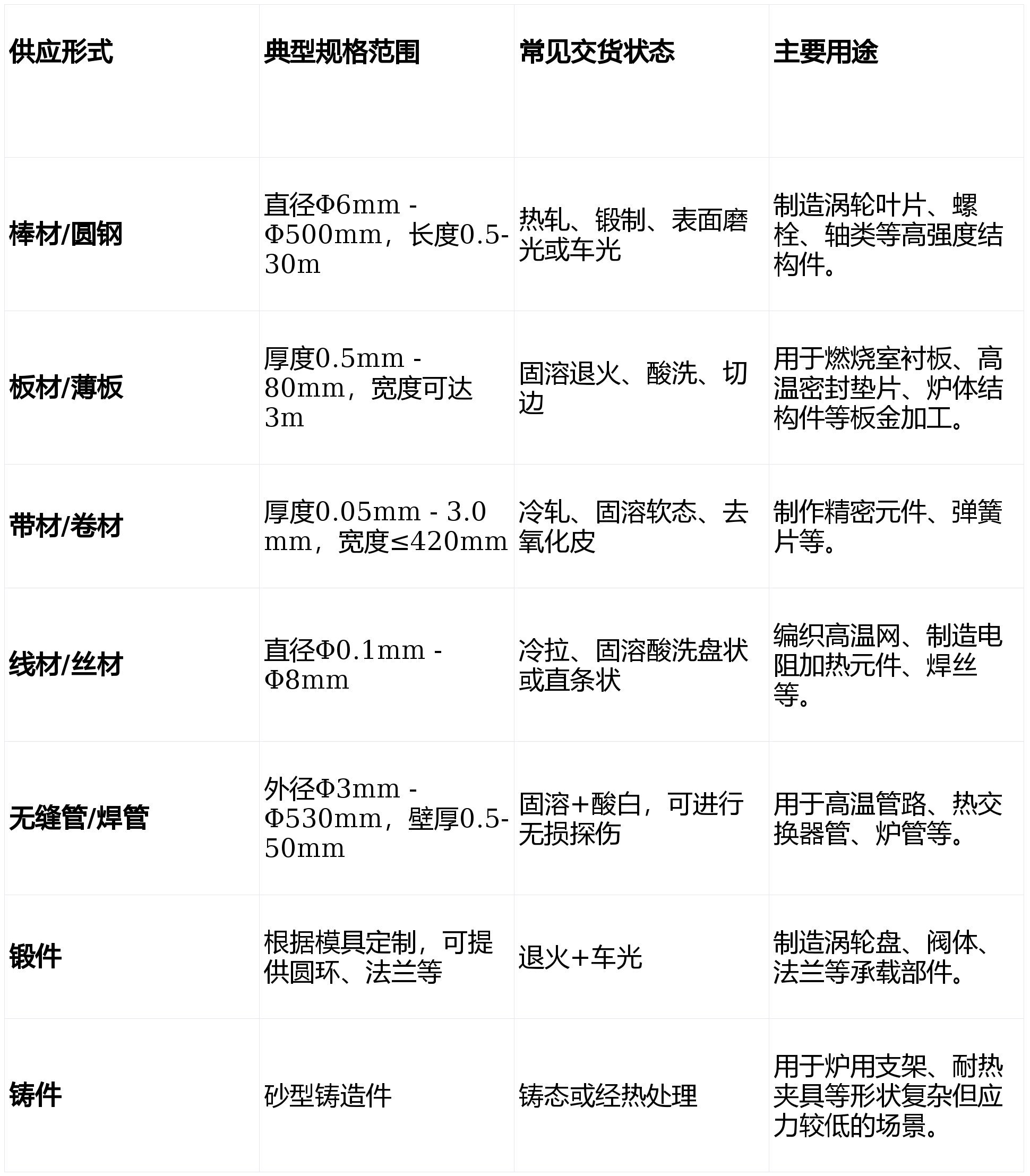

Nimonic 75可通过多种形态供货，以满足不同工程部件的制造需求。

五、加工与热处理工艺

热加工：适宜在982°C - 1204°C（1800-2200°F）的温度范围内进行锻造；热轧则可在1220°C - 950°C的区间进行。
冷加工：在适当退火的条件下可以进行冷加工，但由于其加工硬化率较高，复杂的冷成型工序中可能需要安排中间退火以恢复塑性。
热处理：
固溶处理：典型工艺为加热至1050°C - 1150°C，保温后快速冷却（空冷或水冷）。此过程旨在使强化元素充分溶解，获得均匀的过饱和单相奥氏体组织，为后续时效或直接使用提供最佳的综合性能。
时效处理：为获得更高的强度，可在700°C左右进行时效处理（如700°C×16h空冷），以促进细小的γ'强化相析出。
去应力退火：在450°C - 470°C下保温30-60分钟后空冷，用于消除冷加工或焊接后的残余应力。
焊接：可采用钨极惰性气体保护焊（TIG）、金属极惰性气体保护焊（MIG） 等方法。推荐使用匹配的焊丝（如ERNiCr-3），并控制热输入。焊后通常建议进行固溶处理以优化焊缝及热影响区的性能。
六、主要应用领域

凭借其性能特点，Nimonic 75在多个高端工业领域有着长期且稳定的应用：

航空航天：早期喷气发动机的燃烧室火焰筒、涡轮叶片、高温紧固件以及航天器辅助动力系统（APU）的高温管路。
能源与电力：燃气轮机的静子叶片、燃烧室部件；燃煤锅炉的过热器管支撑件；核工程中的耐高温、耐辐射部件。
工业加热与热处理：热处理炉的辊道、马弗罐、炉辊、风门、夹具以及工业熔炉的各种结构件。
化工与石油：高温反应器、裂解炉管、蒸馏塔内件、高温阀门及管道等耐腐蚀、耐高温设备。

Nimonic75
