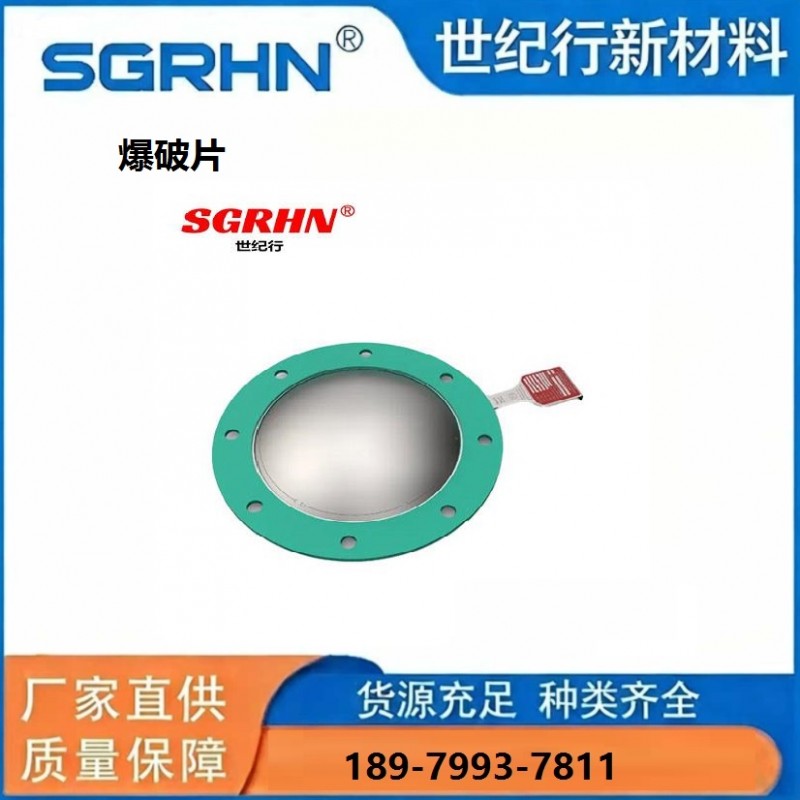

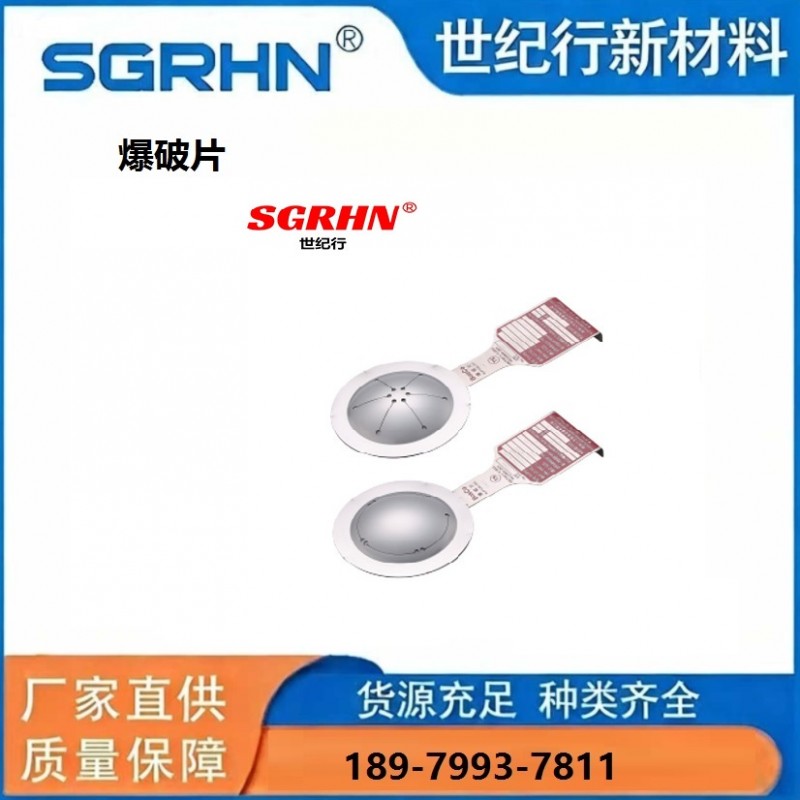

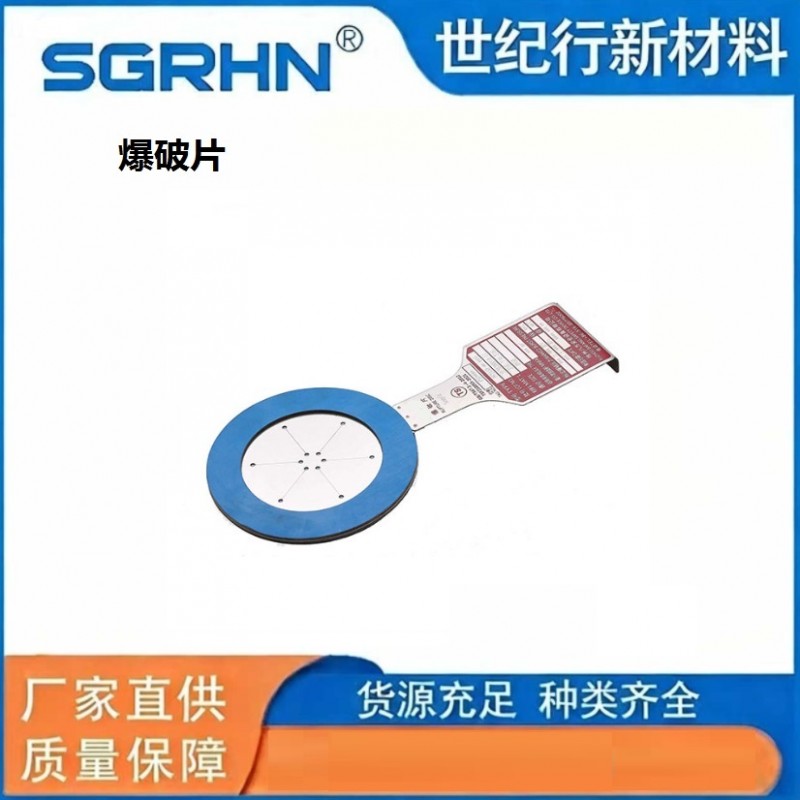

泄爆片信号输出_带联动报警泄爆片是一种一次性、非重闭式安全泄压元件，装在密闭设备 / 管道上，超压时毫秒级破裂，快速泄放压力，保护设备与人员安全。
核心构成：
爆破片（膜片）：核心元件，金属 / 非金属薄片，预设压力下破裂。
夹持器：法兰式夹紧，保证密封、定位与承压。
信号反馈（可选）：破裂时输出开关量 / 4‑20mA 信号，联动报警 / 停机。
无焰泄放（可选）：配阻燃网，泄放时熄灭火焰、防止二次爆炸。
二、工作原理
正常工况：膜片承受工作压力，密封不漏，长期稳定。
超压触发：设备内因粉尘爆炸、气体燃爆、反应失控等压力骤升，达到预设爆破压力（通常为设备耐压的 80%–90%）。
瞬时泄压：膜片毫秒级破裂，形成大通道，高速排出高压介质（气 / 粉 / 混合气），压力迅速回落至安全值。
一次性使用：破裂后不可复位，必须更换新片方可重启设备。
三、主流类型与特点
1）正拱型（拉伸破裂）
结构：拱形凸面朝向泄压侧，凹面受压。
优点：结构简单、价格低、低压精准。
缺点：抗疲劳差、工作压力≤爆破压力 65%、破裂可能有碎片。
适用：中低压（≤2MPa）、无脉动、气体 / 粉尘，如除尘器、料仓。
2）反拱型（失稳翻转 / 剪切）
结构：拱形凸面朝向介质侧，凹面背压；常配刻槽 / 顶杆。
优点：抗疲劳强、工作压力可达爆破压力 90%、无碎片、耐温 / 耐压高。
适用：高压、高温、压力脉动、重要设备，如反应釜、压力容器、高温烟道。
3）平板型（刻槽 / 薄弱点）
结构：平片，预设刻痕 / 孔，低压破裂。
优点：极简、超大口径便宜。
缺点：精度低、抗疲劳差、仅适用于超低压（≤0.1MPa），如大型料仓、厂房泄压墙。
4）高温型（专用材质）
材质：不锈钢 316L、镍基合金、钛合金、石墨等，耐温 200–800℃。
适用：锅炉烟道、高温除尘器、焚烧炉、热风管道。
5）带报警 / 联动型
配置：膜片边缘贴触点开关 / 光纤传感器，破裂时瞬间输出信号（常开→常闭或 4‑20mA）。
功能：联动声光报警、DCS 停机、喷淋 / 惰化启动，适合无人值守 / 高风险区。
6）无焰泄爆组合（泄爆片 + 阻燃网）
构成：泄爆片 +多层不锈钢阻燃网 / 阻火单元，装在泄爆口。
效果：泄放时熄灭 99.9% 火焰，防止外部火焰回燃，符合 EN16009、GB15605。
四、泄爆片信号输出_带联动报警泄爆片常用材质与耐温
铝 / 铝合金：≤100℃，低压，便宜。
不锈钢 304/316L：≤450℃，中低压，耐腐蚀，通用。
镍基合金（哈氏 / 因科镍）：≤650℃，高温 / 强腐蚀。
钛 / 钛合金：≤500℃，耐酸碱、轻量化。
石墨 / 复合：≤800℃，超高温、耐腐蚀、无碎片。
五、关键性能参数（选型必看）
爆破压力（P）：设定破裂压力，精度 ±5%，常温标定、高温修正。
耐温范围：工作温度，高温型需按温度降额（温度越高，爆破压力越低）。
公称直径 DN：DN25–DN1200，圆形 / 方形可选。
泄放面积：决定泄压速度，面积越大泄压越快。
动作时间：≤2ms，爆炸级超压瞬间响应。
密封性：零泄漏，适合有毒 / 易燃易爆介质。
六、应用场景
粉尘防爆：除尘器、料仓、提升机、研磨机、输送管道（木粉 / 铝粉 / 粮食粉）。
化工 / 制药：反应釜、蒸馏塔、压力容器、发酵罐。
锂电 / 新能源：正极 / 负极材料车间、锂电池仓、储能柜。
高温工况：锅炉烟道、焚烧炉、高温除尘器、热风管道。
粮食 / 饲料：筒仓、斗提机、粉碎机、除尘系统。
七、执行标准
国标：GB 567‑2012 爆破片安全装置
国际：EN ISO 4126‑2、EN 16009（无焰泄放）
防爆：ATEX、CE
八、优缺点总结
✅ 优点：响应极快、零泄漏、结构简单、价格适中、适配高温 / 腐蚀、可联动报警 / 无焰泄放。
❌ 缺点：一次性使用、破裂后需停机更换、压力精度受温度影响。
九、选型要点
确定爆破压力：取设备最大工作压力的 1.1–1.25 倍，低于耐压极限。
确定工作温度：高温必须选高温材质 + 温度修正。
确定介质：腐蚀选镍基 / 钛 / 石墨，普通用不锈钢。
确定类型：压力脉动 / 高温选反拱型；低压 / 料仓选平板型；需联动选带信号；防回燃选无焰组合。
