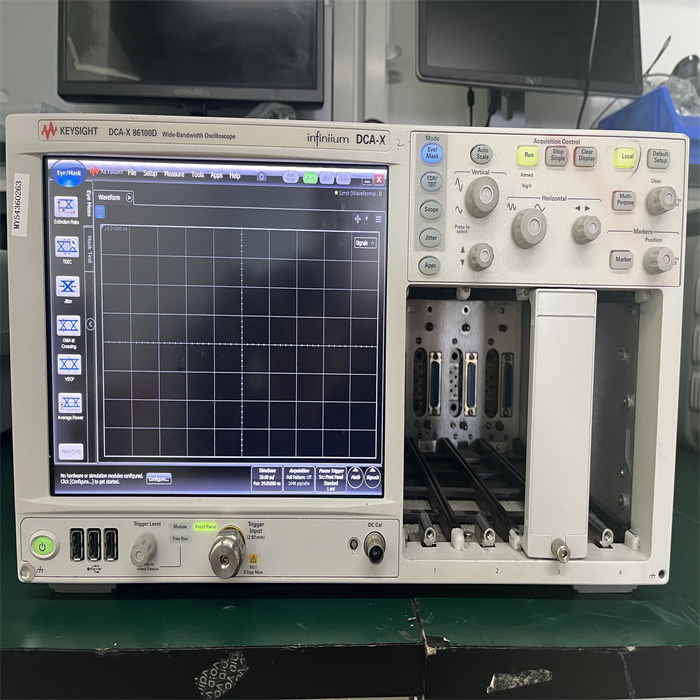

安捷伦86100D光示波器是一款专为高速光通信和电子设计测试打造的高端仪器，其核心价值在于精准捕获和分析超高频信号，尤其适合50Mb/s至80Gb/s的光模块、光纤链路及高速芯片研发。以下从功能、参数、操作和维护四方面展开说明：一、核心功能与参数
1. 四大核心模式
- 示波器模式：90GHz模拟带宽+80GS/s采样率，可清晰显示皮秒级光脉冲波形，支持16通道同步采集。
- 眼图/模板模式：自动生成眼图并匹配50+行业标准模板（如OIF、IEEE），快速判断信号合规性，模板裕量测量精度达0.1UI。
- 抖动分析：100fs RMS超低本底抖动，可分解总抖动（TJ）为随机抖动（RJ）、数据相关抖动（DDJ）等7种成分，支持PRBS31等长码型分析。
- TDR/TDT模式：结合S参数测量，实现PCB走线、电缆阻抗的精准分析，分辨率达500fs/div（需搭配86107A模块）。
