参数:3.5G
成色:8成新
产地:美国

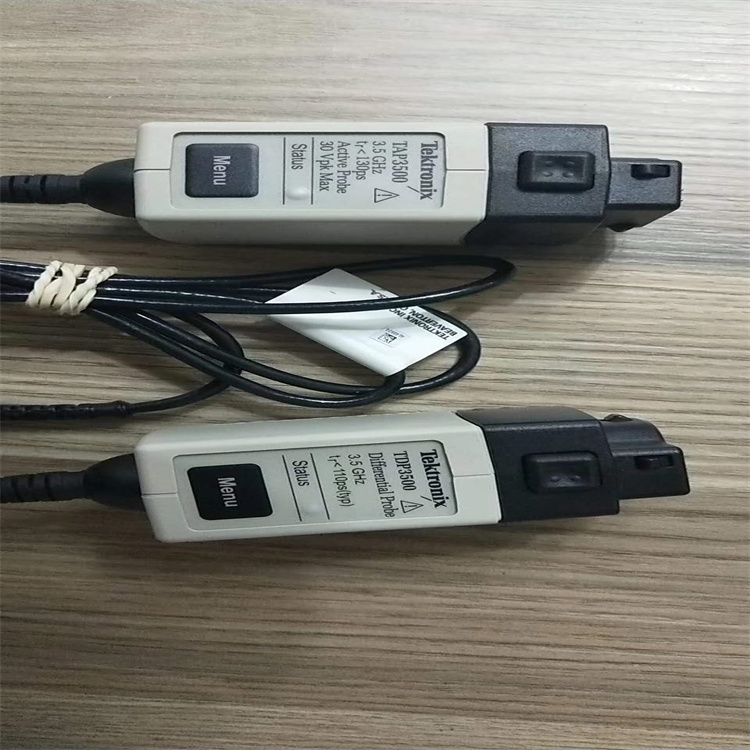

TAP3500 是泰克的 3.5 GHz 有源探头。
特征：
带宽（仅限探头）：≥3.5 GHz
衰减（仅探头）：10:1
上升时间（仅探头）：<130 ps
输入电容：≤0.8 pF
输入电阻：40 kΩ。
输入动态范围：–4 V 至 +4 V
输入偏移范围：–10 V 至 +10 V
最大输入电压（无损）：±30 V (DC + pkAC)
传播延迟：5.3 ns
出色的电气性能
高探头带宽
快速探头上升时间
出色的信号保真度
≤0.8 pF 输入电容
40 kΩ 输入电阻
–4 V 至 +4 V 输入动态范围
–10 V 至 +10 V 直流输入偏移范围
±30 V (DC + pkAC) 最大输入电压（无损）
多功能机械性能
用于探测小几何电路元件的小型紧凑型探头
DUT 连接附件可连接到小至 0.5 mm 间距的 SMD
稳健的可靠性设计
便于使用
使用新的 TekVPI™ 探头接口直接连接到 DPO7000 和 DPO4000 系列示波器
在示波器显示屏上提供自动单位缩放和读数
轻松访问示波器探头菜单显示以获取探头状态/诊断信息并控制探头直流偏移
电源要求
TAP3500 由使用 TekVPI 探头接口的 DPO7000 和 DPO4000 系列示波器直接供电。
推荐的示波器
带有 TekVPI 探头接口的 DPO7000 和 DPO4000 系列示波器。
应用
高速设计的验证、调试和表征
信号完整性、抖动和时序分析
制造工程与测试
电压摆幅高达 8 Vpk-pk 的信号
为您的应用选择正确的探头是在测量中获得最佳信号保真度的关键。有源探头为高频测量提供更真实的信号再现和保真度。凭借我们的超低输入电容和独特的接口，TAP3500 单端有源 FET 探头可提供当今数字系统设计所需的出色高速电气和机械性能。
TAP3500 有源 FET 探头专为使用和直接连接到 DPO7000 和 DPO4000 系列示波器上使用的 TekVPI 探头接口而设计，通过解决三个传统问题来实现高速信号采集和测量保真度：
