品牌:鹏发机械
型号:FYBS1030
新旧程度:全新
材质:碳钢
起订:1台
供应:1000000台

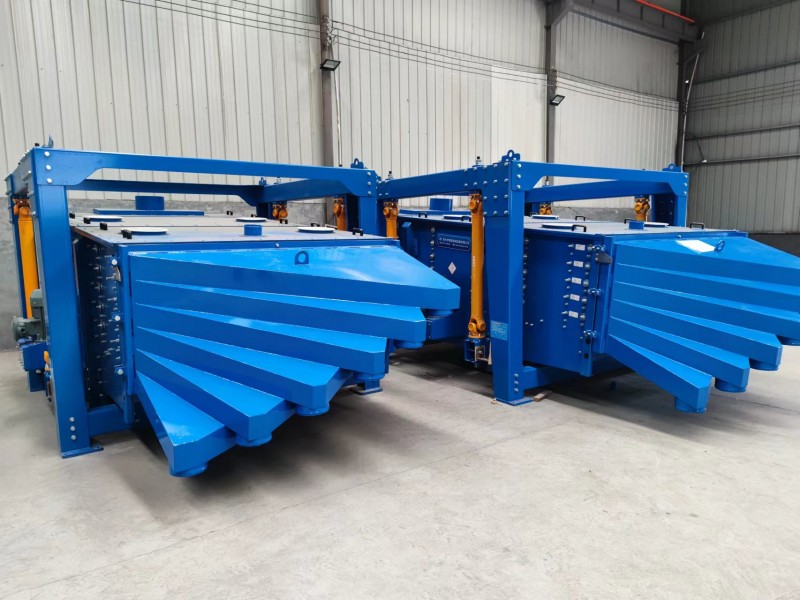

方形摇摆筛简介：
方形摇摆筛是一款多用途新型的高效筛分设备，通常适用于水泥、化肥、造纸或食品等行业，适合各种与颗粒、粉粒有关行业的干、湿式筛分。该设备的结构设计非常的巧妙，整个筛分过程几乎接近手工筛分作业，可以将筛的平面圆周运动和簸的向上抛物运动相互结合起来，然后再通过对经向角和切向角的调整，从而改变物料在筛面上停留的时间和运动路线，达到较好的筛分效果，所以说该设备是模拟了人工筛分运动的有效原理，它的筛分精度、效率和筛网的使用寿命都是常规圆筛的5-10倍，它的上市受到了广大客户的一致好评和赞誉。
工作原理：
方形摇摆筛内部装有震动器或振动电机，当振动器启动时，会产生水平方向的振动力。这种振动力传递到筛箱上，使其进行周期性的水平和垂直摆动。在筛箱的摆动作用下，物料受到惯性力的作用，在筛面上产生跳跃运动。不同颗粒大小的物料受到筛孔的限制，较小颗粒通过筛孔，较大颗粒则被挡在筛孔上，实现物料的分离和筛分
方形摇摆筛的结构原理：
从运行轨迹来看，摇摆筛是一种非线性惯性振动筛，基本的回转运动与人工筛分相类似。偏心率从25到40mm可调，低速V型皮带驱动从120到 360rpm可调。每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛 面上均匀分散，从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离；较 大颗料被运送到出口处，出口处由一个可调节的导向装置控制流量中，该导向装置是控制物料停留时间的另一个因素。此次过程在每筛层之间重复进行。
方形摇摆筛技术参数：
型号
有效筛分面积㎡
功率kw
筛面倾角°
层数
回转振次r/min
筛箱行程mm
FYBS1030
3
3
5-8
1-5
180-260
25-60
FYBS1036
3.6
3
5-8
1-5
180-260
25-60
FYBS1230
3.6
4
5-8
1-5
180-260
25-60
FYBS1236
4.32
4
5-8
1-5
180-260
25-60
FYBS1530
4.5
5.5
5-8
1-5
180-260
25-60
FYBS1536
5.4
5.5
5-8
1-5
180-260
25-60
