公称口径 |
长/宽/高 |
过载流量 Q4 |
常用流量 Q3 |
分界流量 Q2 |
最小流量 Q1 |
|
mm |
mm |
Q3/Q1=80/100 Q2/Q1=6.3 |
|||
|
15 |
259/99/108 |
3.125 |
2.5 |
0.050 |
0.0313 |
|
2.000 |
1.6 |
0.0256 |
0.0160 |
||
|
20 |
299/99/110 |
5.000 |
4.0 |
0.080 |
0.0500 |
|
3.125 |
2.5 |
0.040 |
0.0250 |
||
|
25 |
345/104/115 |
7.875 |
6.3 |
0.126 |
0.0788 |
|
5.000 |
4.0 |
0.064 |
0.0400 |
||
|
32 |
354/104/115 |
12.500 |
10.0 |
0.200 |
0.1250 |
|
7.875 |
6.3 |
0.100 |
0.0630 |
||
|
40 |
373/125/156 |
20.000 |
16.0 |
0.320 |
0.2000 |
|
12.500 |
10.0 |
0.160 |
0.1000 |
||
|
50 |
360/165/174 |
31.250 |
25.0 |
0.500 |
0.3130 |
|
20.000 |
16.0 |
0.256 |
0.1600 |
||
| Q3/Q1=50 Q2/Q1=6.3 | |||||
| 80 | 370/282/255 | 40 | 5.04 | 0.8 | |
| 100 | 370/286/275 | 63 | 7.94 | 1.26 | |
| 150 | 500/406/368 | 160 | 20.16 | 3.2 | |

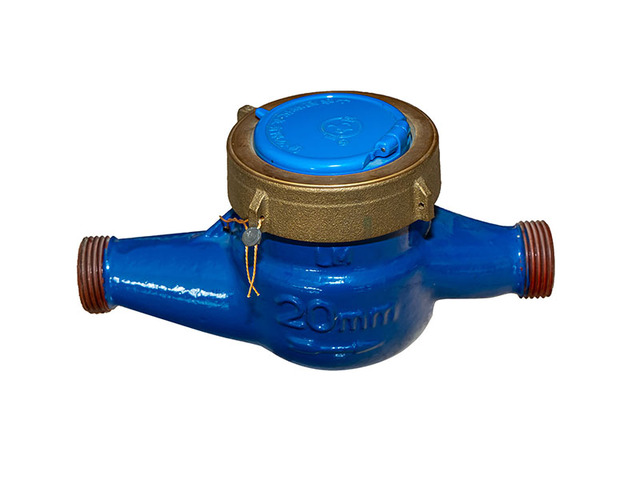

水平旋翼式水表
2022-02-27 15:55 点击:1008
价格:未填
发送询价
一、用途：
本水表专用于计量流经自来水管道的饮用水的总量。
二、结构原理：
本水表主要由外壳、叶轮、测量机构和减速指示机构组成。当水流经水表时冲击叶轮使之旋转，转速与水的流速成正比，叶轮的转数通过叶轮轴传到减速指示机构，通过指示机构指示流经水表的水的总量。
三、执行标准：GB/T778-2007
四、主要技术参数：
1.流量范围与外形的尺寸
2.工作水温≤30℃
3.最大允许工作压力：1MPa
4.最大允许误差：本水表的最大允许误差在高区（Q2≤Q≤Q4）为±2%，低区（Q1≤Q≤Q2）为±5%。
五、水表的选择、安装和维修：
1.水表规格应按管道中水流量选择不能单纯以管道口径，已经常使用流量接近或小于公称流量为原则选择水表规格。
2.水表安装地点应防止曝晒和冰冻，同时应避免污染和水淹。
3.本水表要求在安装时使表壳上箭头方向与管道内水流方向一致。水表前应安装有直管段（长度大于10倍水表口径）阀门和滤水式伸缩器，安装前应先清除管道内的石子、泥沙等杂物，防止水表内部零件损坏或卡住，使水表停走。
4.水表在使用中由于零件的正常磨损会引起误差增大，应定期进行检修、校检。
六、水表的选用与安装注意事项
a、选择水表应根据管道经常使用的流量小于或接近水表的常用流量为宜，不能单以管道口径选用水表。
b、水表应安装在避免曝晒、冰冻、污染、水淹且便于拆装和抄表的场所。
c、水表安装前，务必将管道内的沙石、麻丝、铁锈等杂物冲洗干净，以免造成水表故障。
