品牌:点固
3.2:mm
4.0:mm
5.0:mm
起订:1000kg
供应:8888kg
立即购买

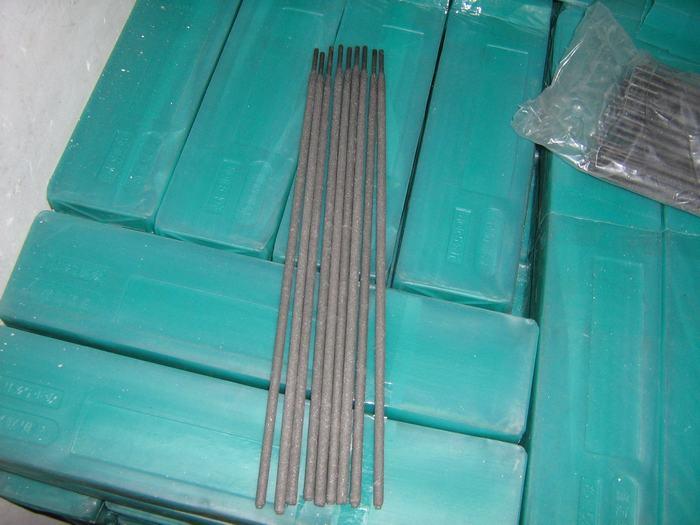

D608耐磨焊条
说明：
D608是石墨型药皮的CrMo铸铁堆焊焊条，可交直流两用，采用直流电源反接更适宜。由于堆焊金属为铸铁组织的Cr、Mo碳化物，因此堆焊层具有较高的硬度和耐磨性，对泥沙及矿石的磨耗有良好的抵抗能力。
用途：
适用于农用机械、矿山设备等承受砂粒磨损与轻微冲击零件的堆焊。
熔敷金属化学成分（%）
|
试验项目
|
C
|
Cr
|
Mo
|
| 保证值 | 2.50~4.50 | 3.00~5.00 | 3.00~5.00 |
| 例值 | 3.40 | 3.56 | 4.00 |
堆焊层硬度：HRC≥55
参考电流（DC+）
|
焊条直径（mm）
|
Φ3.2
|
Φ4.0
|
Φ5.0
|
| 焊接电流（A） | 90~120 | 130~160 | 170~210 |
注意事项:
1. 焊前焊条须经250℃烘焙1h。
2. 堆焊时焊件预热400~500℃；若堆焊厚度允许时可先用J507焊条堆焊一层，再趁热堆焊，焊后缓冷。
3. 堆焊层不能进行切削加工，只能磨加工。
2. 堆焊时焊件预热400~500℃；若堆焊厚度允许时可先用J507焊条堆焊一层，再趁热堆焊，焊后缓冷。
3. 堆焊层不能进行切削加工，只能磨加工。
