品牌:点固

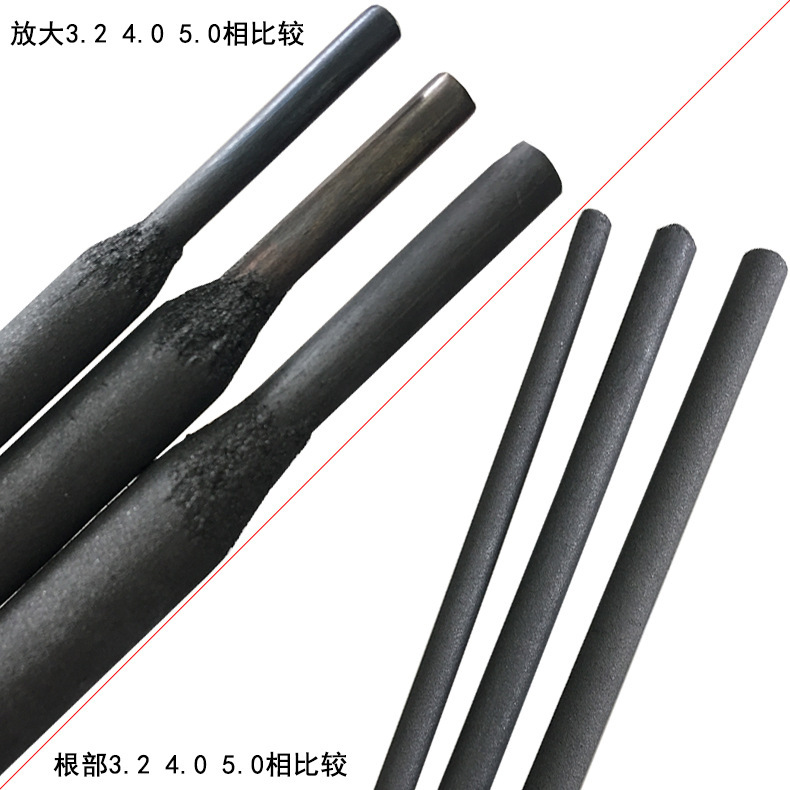

3.2:mm
4.0:mm
5.0:mm
起订:1000kg
供应:8888kg
立即购买
D628耐磨焊条
说明：
D628是石墨型药皮的抗磨粒磨损高碳、高铬铸铁堆焊焊条。堆焊层为高碳高铬铸铁型弥散碳化物，且堆焊层硬度较高，耐热强性能较好，但堆焊层硬而脆，承受压力与冲击载荷的能力较低，为了不影响堆焊层的抗磨粒磨损性能，尽可能采用较小电流，以利于堆焊层硬相结晶的排列方向。
用途：
适用于承受轻微的冲击载荷，但要求具有良好的抗磨粒磨损性能的耐磨表面的堆焊，如锤击式磨煤机锤头，风扇式磨煤机冲击板等。
熔敷金属化学成分（%）
|
试验项目
|
C
|
Cr
|
Mo
|
V
|
| 保证值 | 3.00~5.00 | 11.00~20.00 | 1.00~4.00 | ≤1.00 |
| 例值 | 4.65 | 15.00 | 1.74 | 0.32 |
堆焊层硬度：HRC≥60
参考电流（DC+）
|
焊条直径（mm）
|
Φ3.2
|
Φ4.0
|
Φ5.0
|
| 焊接电流（A） | 90~140 | 130~180 | 160~210 |
注意事项:
1. 焊前焊条须经250℃烘焙1h。
2. 堆焊时焊件预热400~600℃，并将工件上的铁锈、油污等清除干净。
3. 每次堆焊的长度以不超过50~70mm为宜。
4. 焊后工件应在600~700℃回火1h后再缓冷，或焊后将工件立即放入干燥和预热的砂箱或草灰中缓冷。
2. 堆焊时焊件预热400~600℃，并将工件上的铁锈、油污等清除干净。
3. 每次堆焊的长度以不超过50~70mm为宜。
4. 焊后工件应在600~700℃回火1h后再缓冷，或焊后将工件立即放入干燥和预热的砂箱或草灰中缓冷。
