点击图片查看原图

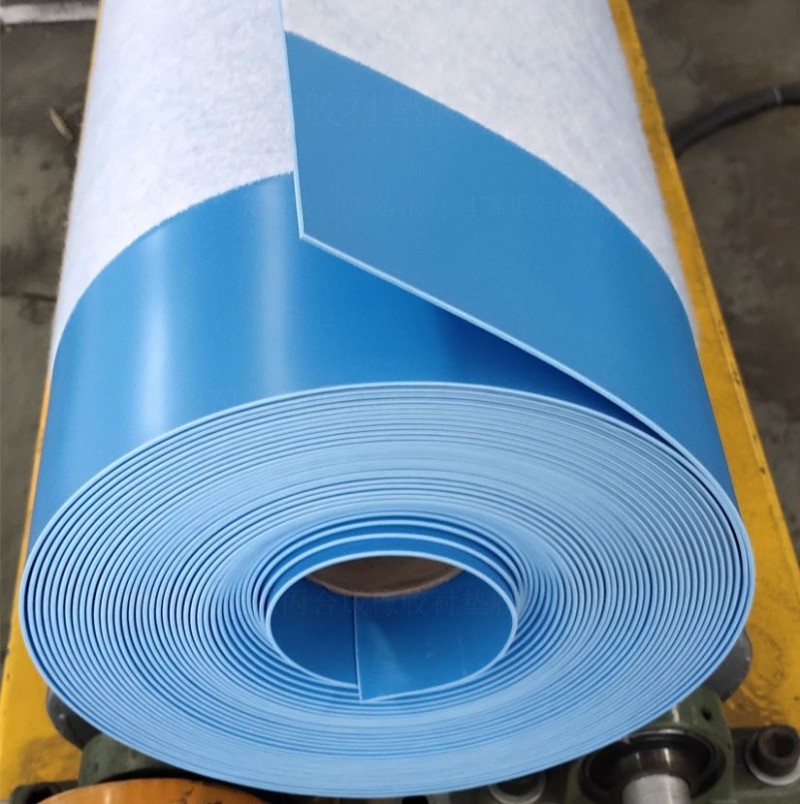

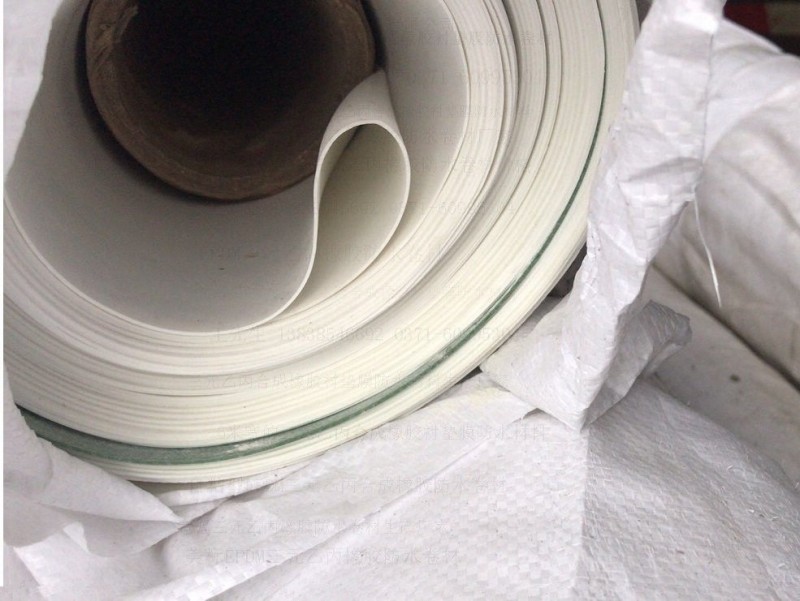

高铁隧道EVA自粘防水板、高铁隧道自粘型EVA防水板
一、产品简介

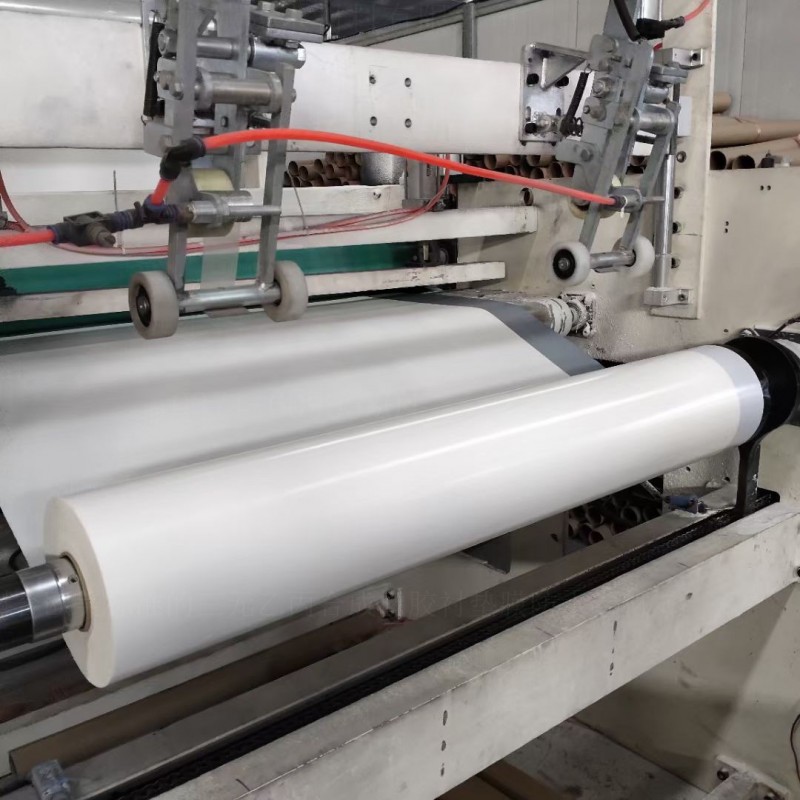

EVA自粘防水板是由EVA合成高分子片材、高分子热熔胶及隔离膜一次性复合而成的一种自粘性防水板。

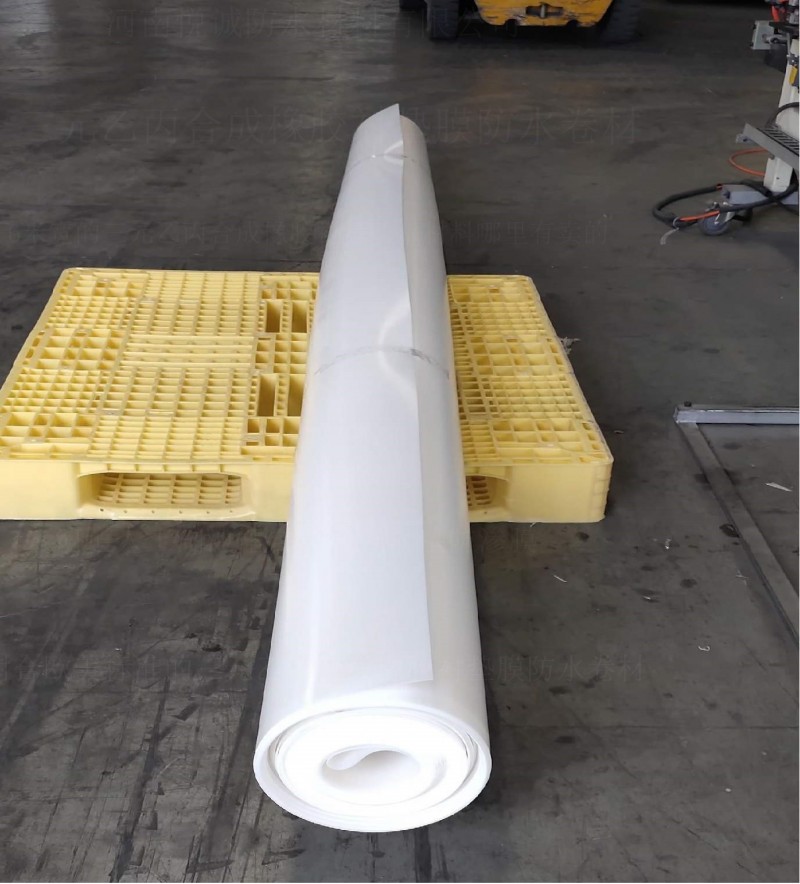

二、产品规格
厚度：1.0mm 1.2mm 1.5mm 2.0mm
宽度：2-4M
长度: ≥20M
三、产品特点：
★粘结力强，与现浇混凝土反应固化后形成永不窜水的整体。
★抗穿刺，穿刺强度≥400N，可防止尖锐物品的刺破。

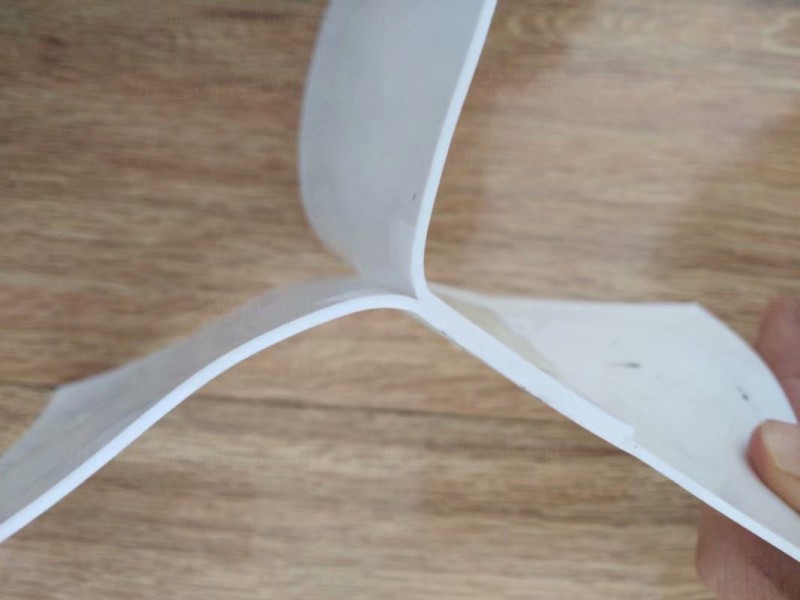

★具有良好的柔韧性，延伸率≥650％以上。
★对气体和湿度的阻隔性能优良，是一种高强度抗渗透材料。
四、产品应用范围：
EVA自粘防水板适用于高铁、隧道、地下管廊等大型防水工程项目。
六、性能参数
★执行标准：Q／CR 562.1-2018 铁路隧道防排水材料 第1部分：防水板
|
序号 |
项目 |
指标 |
||
|
非阻燃型 |
阻燃型 |
|||
|
1 |
拉伸性能 |
断裂拉伸强度MPa |
≥18 |
≥18 |
|
拉断伸长率% |
≥650 |
≥650 |
||
|
2 |
撕裂强度kN/m |
≥100 |
≥100 |
|
|
3 |
不透水性（0.3MPa/24h） |
无渗漏 |
无渗漏 |
|
|
4 |
低温弯折性（-35℃） |
无裂纹 |
无裂纹 |
|
|
5 |
加热伸缩量 |
延伸 mm |
≤2 |
≤2 |
|
收缩 mm |
≤6 |
≤6 |
||
|
6 |
热空气老化（80℃×168h） |
断裂拉伸强度MPa |
≥16 |
≥16 |
|
拉断伸长率% |
≥600 |
≥600 |
||
|
7 |
耐碱性[饱和Ca(OH)2溶液，×168h] |
断裂拉伸强度MPa |
≥17 |
≥17 |
|
拉断伸长率% |
≥600 |
≥600 |
||
|
8 |
人工候化（550W/㎡×250h） |
断裂拉伸强度保持率% |
≥80 |
≥80 |
|
拉断伸长率保持率% |
≥70 |
≥70 |
||
|
9 |
刺破强度N |
≥300 |
≥300 |
|
|
10 |
燃烧性能 |
燃烧性能等级 |
/ |
B1 |
|
产烟特性等级 |
/ |
s2 |
||
|
燃烧滴落物/微粒等级 |
/ |
d0 |
||
|
烟气毒性等级 |
/ |
t0 |
||
☆自粘式防水板粘接性能
|
序号 |
项目 |
指标 |
|
1 |
剪切强度N/cm2 |
≥5.0 |
|
2 |
持荷时间7 d |
未脱落 |
|
3 |
粘接强度N/ cm2 |
≥1.5 |
☆反粘式防水板整体物理力学性能
|
序号 |
项目 |
指标 |
|
|
1 |
低温弯折性（-30℃） |
粘合胶层无裂纹 |
|
|
2 |
钉杆撕裂强度N |
≥400 |
|
|
3 |
防窜水性（0.6MPa） |
不窜水 |
|
|
4 |
耐热性（120℃×2h） |
无位移、流淌、滴落 |
|
|
5 |
与防水板本体剥离强度N/mm |
≤0.2 |
|
|
6
|
与后浇混凝土粘接后剥离强度 N/mm |
无处理 |
≥2.5 |
|
浸水处理 （23℃，28d） |
≥1.5 |
||
|
7 |
表面处理后与后浇混凝土剥离强度N/mm |
水泥粉污染表面 |
≥2.0 |
|
泥沙污染表面 |
≥2.0 |
||
|
紫外线老化处理 （300 w 汞灯，168 h） |
≥2.0 |
||
|
热老化处理 （70 ℃,168 h） |
≥2.0 |
||
