点击图片查看原图
HastelloyC-22哈氏合金
HastelloyC-22是一种高性能的镍铬钼钨合金，具有出色的耐蚀性、高温强度和热稳定性。这种合金在各种腐蚀性环境下表现出色，尤其是在氧化和非氧化酸性环境中。

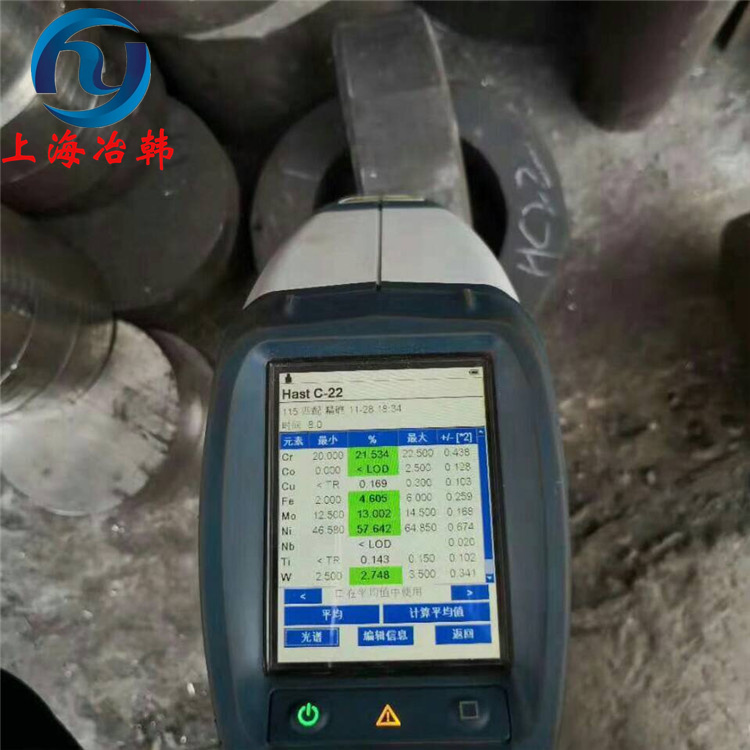

一、化学成分
HastelloyC-22的化学成分是其耐蚀性和耐高温性能的关键，主要包括：
· 镍(Ni)：约56%
· 铬(Cr)：约22%
· 钼(Mo)：约13%
· 铁(Fe)：约3%
· 钴(Co)：最大2.5%
· 钨(W)：约3%
· 以及其他微量元素，如碳(C)、硅(Si)、锰(Mn)、钒(V)和铜(Cu)。
物理性能
HastelloyC-22的物理性能如下：
· 密度：约8.69 g/cm³
· 熔点范围：约为1300-1350°C
· 热膨胀系数：随温度变化而变化，但通常在12-14 × 10^-6 /°C
· 热导率：在室温下约为11 W/(m·K)
· 比热容：约为0.49 J/g·°C
· 电阻率：约为0.55 μΩ·cm
· 弹性模量：约为200 GPa。
力学性能
HastelloyC-22的力学性能包括：
· 抗拉强度：根据热处理状态不同而变化，一般在620-1100 MPa
· 屈服强度：根据热处理状态不同而变化，一般在290-620 MPa
· 延伸率：通常在30%以上
· 硬度：可通过热处理调整，一般范围在Rockwell B 88至Rockwell C 43之间。
加工与焊接
HastelloyC-22具有良好的加工性和焊接性。可以通过锻造、轧制、冷拉等工艺进行加工。焊接时，可以使用GTAW、GMAW等方法，且有匹配的填充材料。热处理通常包括固溶处理和时效处理，以优化合金性能。
二、原料准备
（一）原材料选择
制备 HastelloyC-22 合金的原材料质量直接决定了合金的最终性能。主要金属原料如镍、铬、钼、钨等，必须达到高纯度标准。镍原料纯度要求在 99.9% 以上，铬原料纯度不低于 99.8%，钼原料纯度在 99.7% 以上 ，确保合金成分准确且杂质含量极低。对于辅助元素如钴、锰、硅等，同样要严格筛选，保证其纯度和稳定性。同时，对原材料中的有害杂质进行严格检测和控制，避免因杂质影响合金的耐蚀性和力学性能。
（二）原材料预处理
为确保熔炼过程顺利进行和合金质量，原材料需要进行预处理。首先对金属原料进行物理清理，通过机械打磨、喷砂等方式，去除表面附着的灰尘、油污、氧化皮等杂质。然后采用化学清洗，将镍、铬等原料浸泡在由硝酸和氢氟酸按一定比例（如 5:1）配置的混合溶液中，浸泡时间约 30 - 40 分钟 ，以彻底清除表面的氧化层和其他污染物。清洗后，用大量去离子水反复冲洗干净，并在 120 - 140℃的温度下干燥约 3 - 4 小时 ，使原材料达到洁净、干燥的状态，为后续熔炼工序提供优质的原料。
三、熔炼工艺
（一）熔炼设备与方法
HastelloyC-22 合金的熔炼通常采用真空感应熔炼（VIM）与电渣重熔（ESR）相结合的方法 。真空感应熔炼是在高真空环境下，利用感应线圈产生的交变磁场使金属原料产生感应电流，从而加热熔化。这种方法能够有效减少合金中的气体含量，避免气孔、夹渣等缺陷产生，防止合金元素在高温下氧化烧损，保证合金的纯净度和成分准确性。电渣重熔则是在真空或保护气氛条件下，以真空感应熔炼后的合金电极作为阳极，水冷铜结晶器作为阴极，通过电流通过熔渣产生的电阻热，使电极熔化并在结晶器中重新凝固，进一步提高合金的致密度和纯净度，改善合金的铸态组织，消除成分偏析。
（二）熔炼过程控制
在真空感应熔炼过程中，需要严格控制温度、真空度和熔炼时间等参数。熔炼温度一般控制在 1550 - 1650℃ ，在此温度区间内，合金元素能够充分熔合且不会出现过度挥发。真空度需维持在 10⁻³ - 10⁻⁴ Pa ，以减少空气中氧气、氮气等气体与合金的反应。每 100kg 原料的熔炼时间约为 3.5 - 4.5 小时 ，并在熔炼后期进行适当的搅拌操作，促进合金元素的充分混合，保证成分均匀分布。
电渣重熔时，精确控制电流、电压和渣系成分。电流通常控制在 4000 - 7000A，电压在 20 - 30V ，选用合适的渣系（如 CaF₂ - Al₂O₃ - CaO 系渣），有效去除合金中的夹杂物，提高合金质量。重熔过程中，控制熔炼速度为 0.5 - 1.5kg/min ，确保合金锭的凝固质量和组织均匀性。
四、成型工艺
（一）锻造
锻造是改善 HastelloyC-22 合金组织和性能的重要环节。锻造前，将合金锭加热至 1050 - 1150℃ ，使合金具备良好的塑性。锻造过程中，通过多次镦粗、拔长等操作，破碎粗大的铸态晶粒，改善合金内部的疏松和气孔等缺陷，细化晶粒组织，提高合金的力学性能和加工性能。锻造比一般控制在 5 - 7 之间 ，以确保合金获得良好的综合性能。终锻温度不低于 950℃ ，避免因温度过低导致合金产生裂纹。锻造完成后，对锻件进行退火处理，消除锻造过程中产生的残余应力，为后续加工做准备。
（二）轧制与拉拔
对于板材和线材的生产，需要进行轧制和拉拔工艺。热轧时，将锻造后的合金坯料加热至 1000 - 1100℃ ，通过轧机进行多道次轧制，逐步减小坯料厚度，改善其内部组织。冷轧用于生产高精度的板材和带材，在室温下进行，控制加工率在 30% - 60% ，以提高材料的表面质量和尺寸精度，但需注意避免加工硬化过度影响合金性能。每道冷轧工序后，需进行中间退火处理，恢复合金的塑性。
对于线材生产，采用拉拔工艺，通过不同孔径的模具逐步减小线材直径。拉拔过程中需进行多次退火处理，保证线材的性能和质量。拉拔速度一般控制在 0.5 - 2m/s ，根据线材直径和材质适当调整，确保线材表面光洁、尺寸精确。
HastelloyC-22 合金的生产工艺涵盖原料准备、熔炼、成型、热处理以及加工处理和质量检测等多个复杂且关键的步骤。每个环节都对合金的最终性能有着重要影响，通过严格控制各工序的工艺参数和质量标准，结合精确的数据把控，生产出的 HastelloyC-22 合金具备卓越的耐蚀性能、良好的力学性能和可靠的质量，能够满足化工、能源、环保等高端领域的严苛要求。随着技术的不断进步，HastelloyC-22 合金的生产工艺也将持续优化和创新，进一步提升合金性能，拓展其应用范围，为更多领域的发展提供有力支持。
五、应用领域
HastelloyC-22广泛应用于：
· 化学工业：用于制造反应器、热交换器、泵和阀门。
· 海洋工业：用于制造船舶和海洋平台的部件。
· 造纸工业：用于制造漂白设备和化学处理设备。
· 能源工业：用于制造核反应堆中的部件。
· 航空航天领域：用于制造发动机部件和高温部件。
