“1325板式家具数控开料机 自动换刀木工雕刻机”参数说明
是否有现货: | 是 | 动力形式: | 电动 |
控制方式: | 数控 | 作用对象: | 木工 |
电流: | 交流 | 电源类型: | 交流电源 |
电源电压: | 380v | 额定输入功率: | 20 |
柱塞行程长度: | 2500 | 底板直径: | 1300 |
回转数: | 24000 | 铣刀直径: | 6 |
主轴钻速: | 24000 | 套爪夹头: | 18 |
高度: | 1800 | 型号: | 1325 |
规格: | 1300*2500 | 包装: | 木箱 |
产量: | 600 |
“1325板式家具数控开料机 自动换刀木工雕刻机”详细介绍

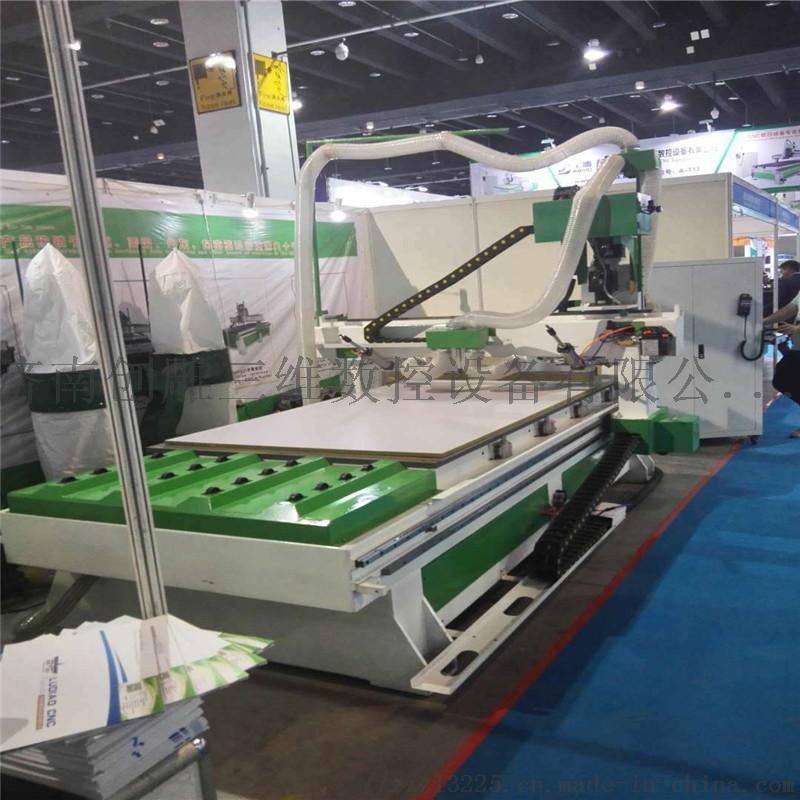

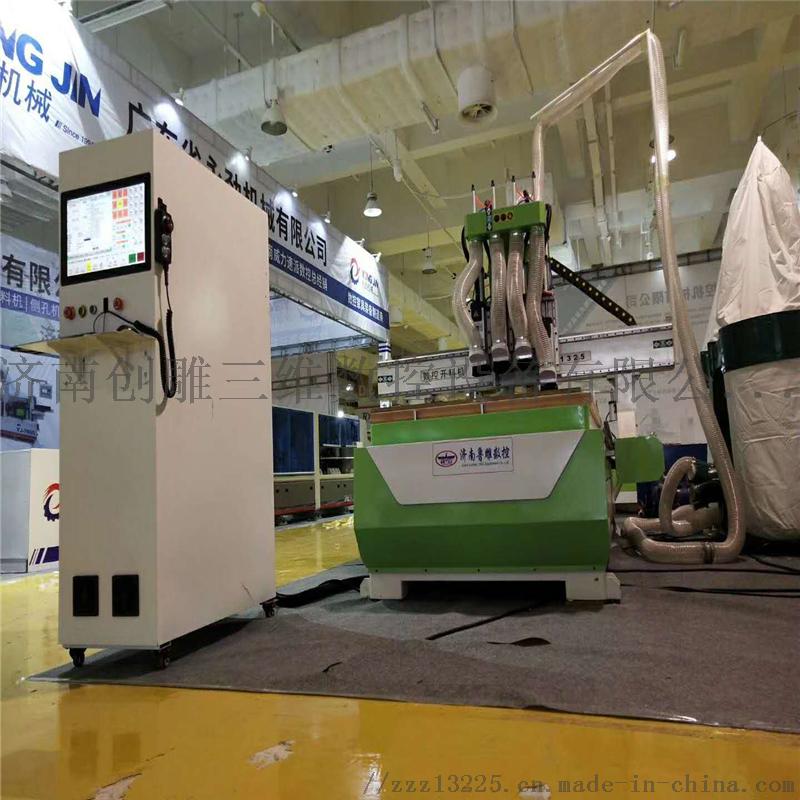

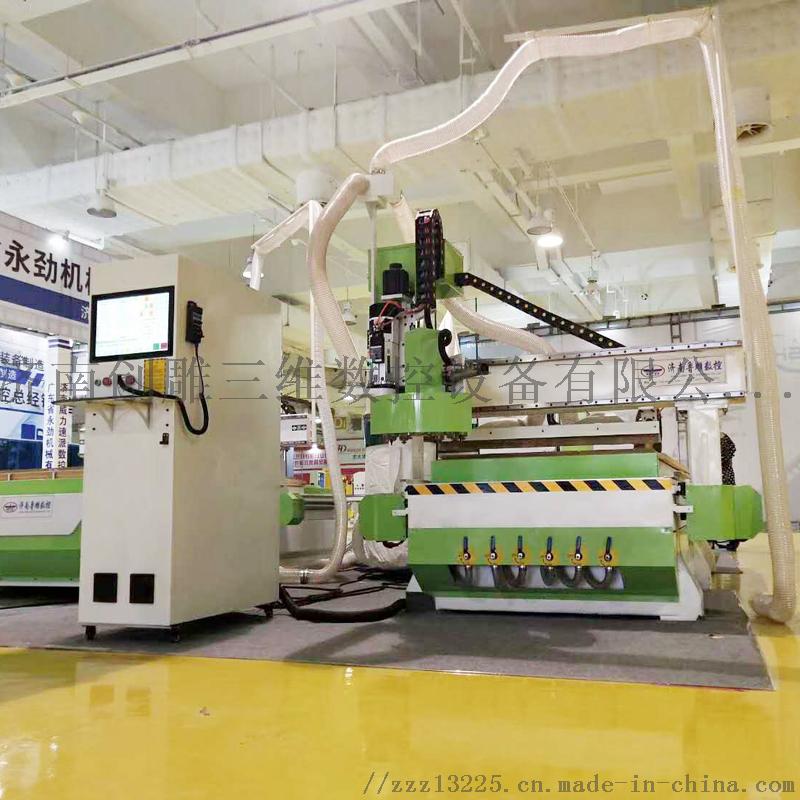

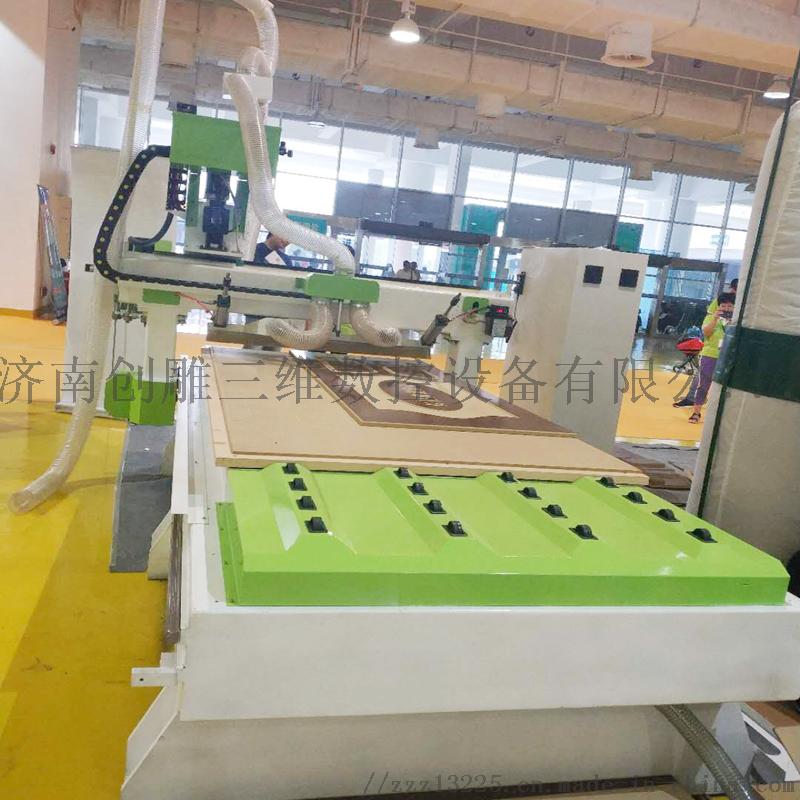

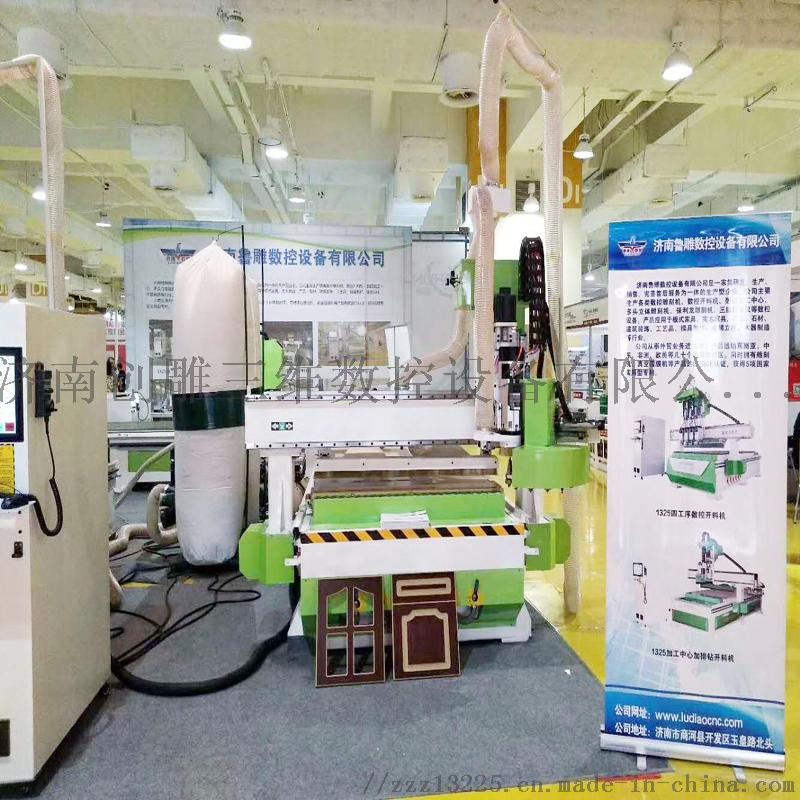

1325圆盘换刀数控开料机
1 |
设备行程 |
1300mm2500mm200mm |
2 |
主轴转速 |
转速18000-24000mm |
空行0-65m |
||
加工20-25m |
||
精度0.02mm |
||
3 |
机器材质 |
设备机身6mm 钢板大龙门回火处理8mm铸铁立柱 开料机重型床身.整机机身经回火喷砂处理!五面铣机床加工而成机械打孔 确保设备精度 |
4 |
换刀主轴 |
昌盛风冷换刀主轴9 kw.(变频调速) |
5 |
驱动电机 |
XYZ东菱伺服电机+配套伺服驱动器 |
6 |
Z轴 |
Z轴带抱闸刹车 |
7 |
减速机 |
日本进口新宝减速机 |
8 |
齿条 |
XY轴德国亨利安1.5模斜齿条 Z轴台湾TBI丝杠传动 |
9 |
导轨 |
台湾进口上银方形导轨30 台湾上银三轴滑块带法兰 |
10 |
气缸 |
台湾进口亚德客专用气缸 |
11 |
主要电器 |
法国进口施耐德专用元件 |
12 |
限位开关 |
日本进口欧姆龙光电限位开关(安全性高极限性高) |
13 |
排气阀 |
台湾进口亚德客专用电磁阀12组 |
14 |

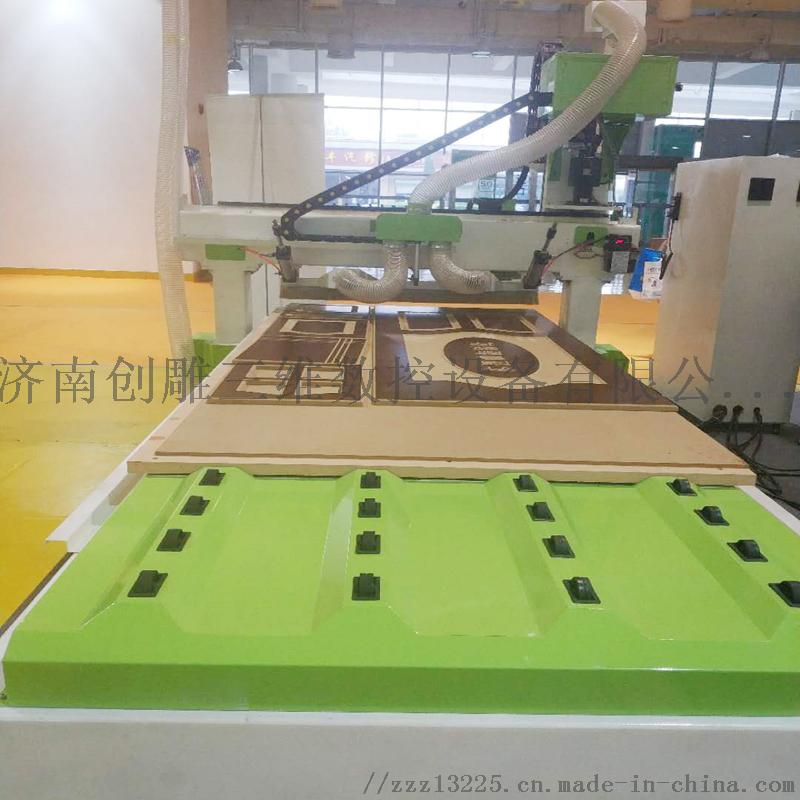

台面 |
6分区多孔真空吸附台面(11kw真空泵大小板材绝不跑板) |
15 |
定位气缸 |
XY轴3+2L型定位气缸.经打表装配确保90度正反孔无误差 |
16 |
控制系统 |
台湾宝元总线智能控制系统 带手轮(具有断电 断点续雕功能可持续性操作、支持多种排版拆单软件 雕刻软件) |
17 |
润滑系统 |
电子自动注油(可根据现状自由调节注油时间) |
工艺流程:
1、钢板整体航架式焊接机身
2、龙门刨床粗加工
3、内应力消除处理:
4、龙门横梁和侧臂回火(焖火)热处理
5、床身振动时效处理
6、精加工:
7、应用进口五面体加工中心(母机),一次性定位、装夹固定机身;
8、整体精密铣X、Y、Z三轴双向导轨、齿条的安装基准面;
9、转入装配工序、组装
10、质检工艺
11、精密平尺和百分表:检测X、Y、Z三轴直线度
12、精密平尺、百分表、水平仪、激光干涉仪检测X、Y、Z两导轨之间的平行度
13、精密角尺、百分表、专用检具、球杆仪:检测X、Y、Z三轴导轨垂直度
14、百分表、专用检具:主轴垂直度检测
15、专用检具、百分表、精密角尺:检测X、Y、Z齿条和丝杆与相应线性轴线(导轨)的平行度和垂直度
16、喷塑、包装
17、出厂
售后服务:
郑重承诺:一年质保终身免费维修,专业的客服部全天24小时接听客户售后电话,力求24小时到客户工厂为您服务。让您买的安心、用的省心。鲁雕数控随时欢迎您来 厂参观考察。
