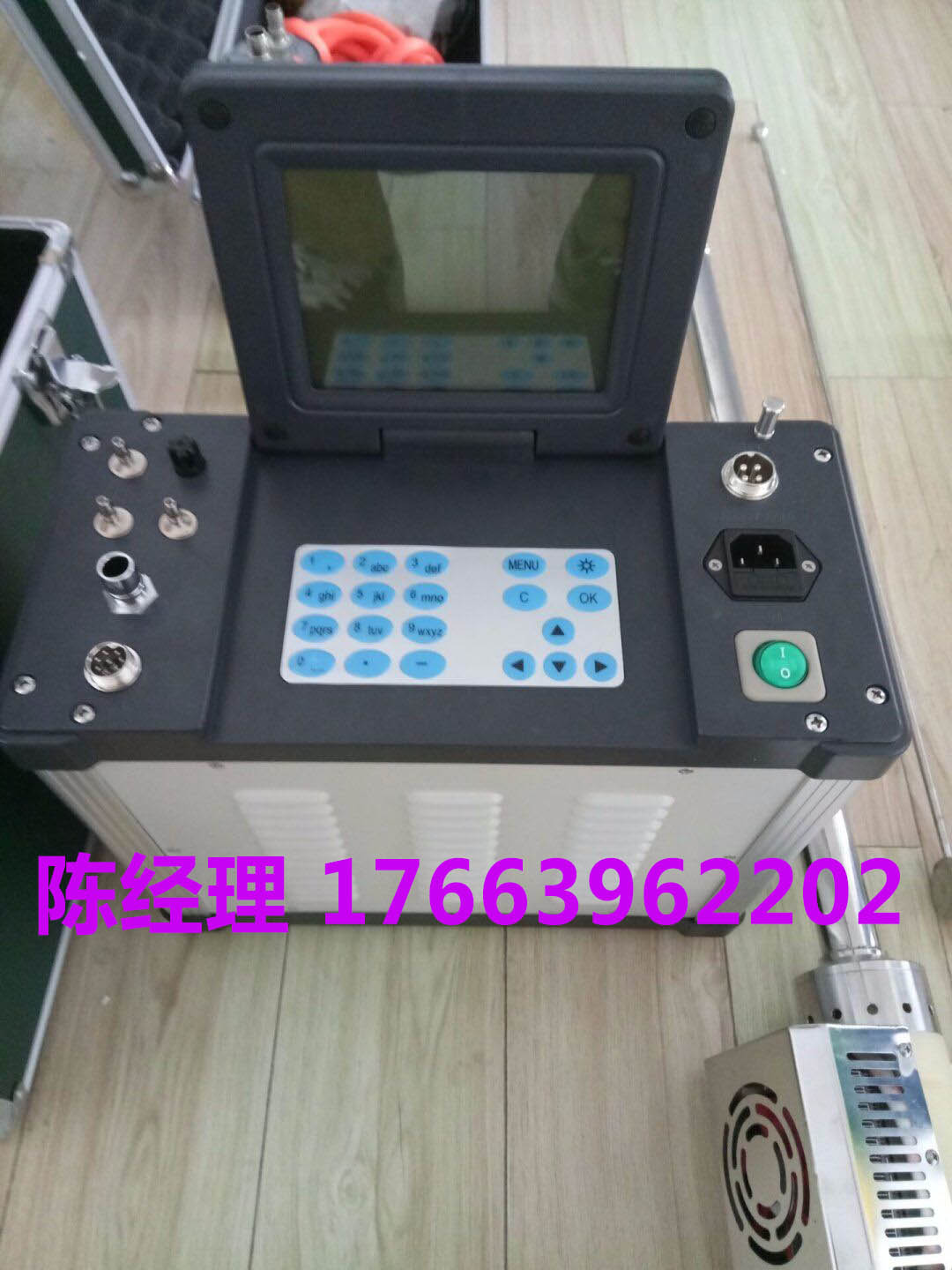

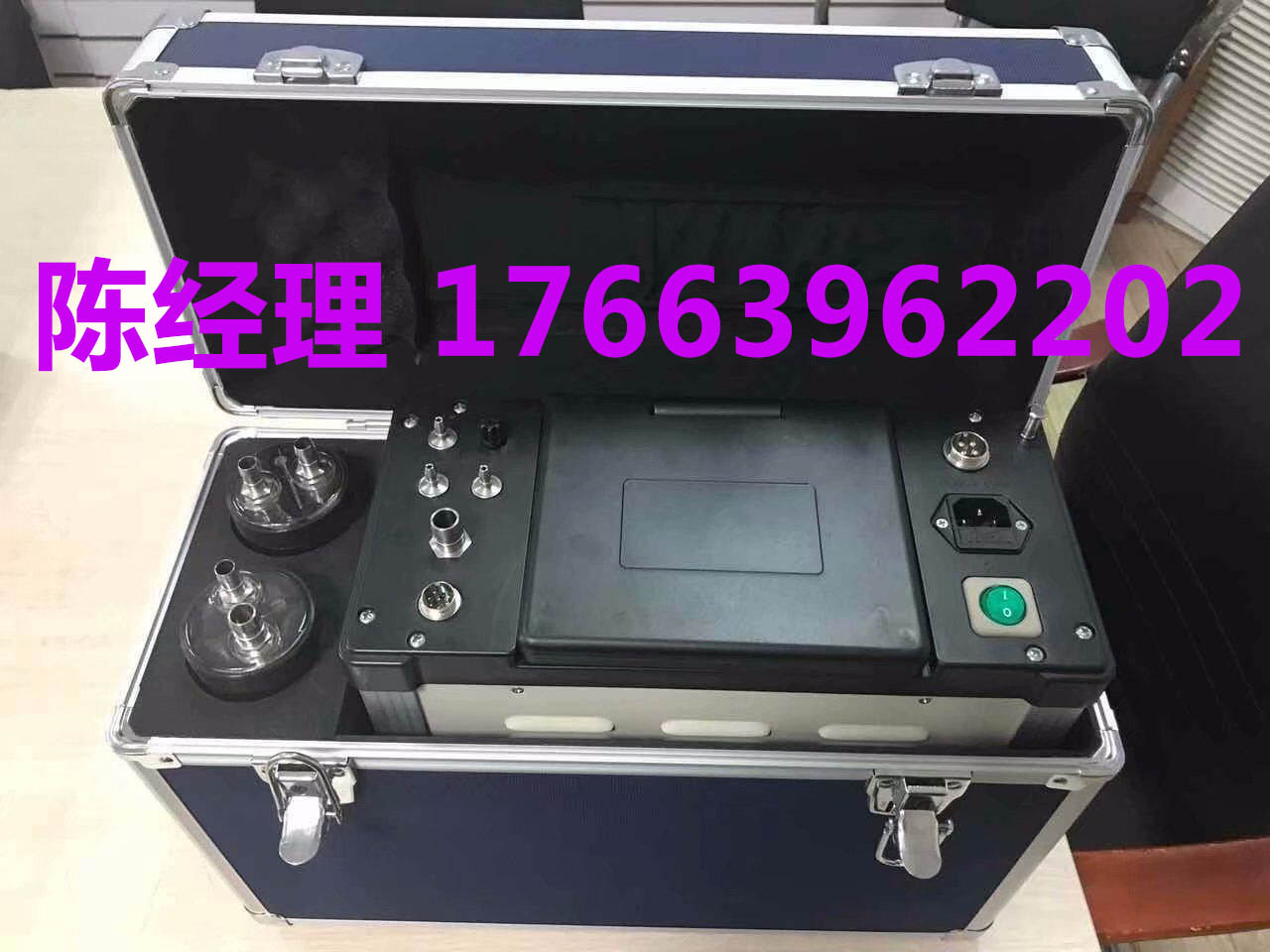

LB-70C型自动烟尘（气）测试仪





产品参数


一、执行标准
HJ/T48-1999《烟尘采样器技术条件》
JJG968-2002《烟气分析仪》
JJG680-2007《烟尘测试仪》


二、用途
采用皮托管等速采样重量法采集烟道中的颗粒物，定位电解法测定烟道中的有害气体，干湿球法测定烟道中的含湿量。可广泛应用于环境监测、劳动保护、工业卫生、厂矿企业等部门进行管道污染源中的颗粒物采样和有害气体浓度采样，也可应用于烟气连续测量仪器准确度的评估和校准。


三、性能特点
1、一机多用，可测量烟尘、含湿量、流速、动压、静压、烟温、油烟、烟气（如 O2,SO2，NO,NO2，CO,CO2，H2S）等参数。
2、 交直流两用，选配大容量ZD-12型直流电源箱，可在无交流电源场合工作，工作时间大于8小时。

3、 配备智能烟气预处理器，可对烟道中的烟气进行滤尘加热脱水等处理，使测量数据更加准确，保证仪器更加安全。
4、 自动储存监测数据，供查询、打印，数据存储能力1万组，可使用微型打印机连接RS232接口现场打印采样报表，也可使用USB存储器或存储卡存储，连接电脑打印采样报表。
5、 自动记忆上次输入的监测参数，下次开机优先使用，实现一键采样。
6、 独特的干燥、过滤、防倒吸三合一设计的干燥筒，可以高效干燥湿气、过滤粉尘以及放倒吸减小对流量的影响，实现长期运转免清洗。
7、 宽温液晶显示，可调背光及亮度，中文人机对话方式菜单显示，图文并茂，简单明了，用户凭借仪器丰富的在线操作提示，直接操作。
8、 多级光电隔离，多CPU容错结构，克服静电干扰及静电击穿。
9、 废气上排式设计，有效解决下排气造成的堵塞及废气排在仪器内对仪器造成的损害。
10、自动修正温度及压力等参数，标况数据可直接读出，并且有断电保护功能，来电后自动进入停电前采样状态。

11、可通过防水键盘直接对仪器的各项参数进行线性标定，仪器维护及标定必须输入密码，保证仪器参数安全。
12、独特风冷系统，当仪器内温度高于设定温度自动开启风冷系统，保证仪器正常工作。
13、实时显示直读动压、静压、温度、烟温、流速、流量、转速、含湿量等参数，自动测量大气压。
14、采用进口压力传感器及进口电化学传感器测量结果更加准确。电化学传感器与信号模块一体化设计，更换传感器不需标定，且具有温度及线性补偿和交叉干扰修正功能，保证测试准确性。
15、采用耐腐蚀大流量可调速烟尘采样泵与电子流量计，反应快，跟踪效率高，烟气管路采用四氯乙烯管路无吸附，采用电子流量计恒流采样，保证了测量结果的准确性。
16、仪器内装可充电电池，供交流停电时保存数据交流来电时自动恢复采样，自动扣除采样过程中的掉电时间，并可供用户查询掉电时间。



四、技术参数

烟尘部分技术指标
主要参数	参数范围	分辨率	准确度
采样流量	(5～80)L/min可扩展	0.1L/min	≤±2.5%
流量稳定性	≤±2.0%（电压波动±20%，阻力在3~6Kpa内变化）
烟气动压	(0～2000) Pa	1 Pa	≤±1.5%
烟气静压及全压	(-30～+30)kPa	0.01 kPa	≤±4.0 %
流量计前压力	(-40～0)kPa	0.01 kPa	≤±2.5 %
流量计前温度	(-30～150)℃	0.1℃	≤±1.5℃
烟气温度	(0～500)℃可扩展	1℃	≤±3.0℃
干、湿球温度	(0～100)℃	0.1℃	≤±1.5%
含湿量	(0～60)%	0.1%	≤±1.5%
大气压	(70～130)kPa	0.1kPa	≤±2.5%
等速吸引流速	(1～45)m/s	0.1m/s	≤±4.0%
**采样体积	999999.9L	0.1L	≤±2.5%
空气过剩系数	0～99.99	0.01	≤±2.5%
存储能力	一万组
等速跟踪响应时间	≤4s
采样泵负载能力	阻力为20kPa时，流量≥50L/min
烟气部分技术指标
烟气采样流量	0.1L/min~2L/min,出厂设置1 L/min
O2	(0～30)%	0.1%	示值误差： 优于±2.5 %； 重复性：≤2.0 %； 响应时间：≤90s； 稳定性：1小时内 示值变化≤5.0 %。 （烟气部分均为选配件）
SO2	(0～5700/**示值14000)mg/m3	1mg/m3
NO	(0～1300/**示值6700)mg/m3	1mg/m3
NO2	(0～200/**示值2000)mg/m3	1mg/m3
CO	(0～5000/**示值25 00)mg/m3	1mg/m3
CO2	(0～20)%	0.01%
H2S	(0～300/**示值1500)mg/m3	1mg/m3
烟气传感器使用寿命	空气中约3年
工作电源	AC220V±10% 50Hz或DC12V (选配)
噪声	< 65dB(A)
功耗	<100W
整机重量	约9kg

1.
2. 工作前准备
   1. 滤筒前处理和称重

用铅笔将滤筒编号，在105~110℃ 烘箱内烘烤1小时，取出放入干燥器中冷却至室温。用感量0.1mg天平称量，两次重量之差不超过0.5mg，放入专用容器中保存。

1. 2. 干燥剂的装填

将干燥筒密封盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后将密封盖旋紧即可。



1. 3. 检查仪器功能

选择干燥、避阳处，将仪器放置平稳。确认电源为交流220V后，接通电源线，打开电源开关，面板开关指示灯亮，检查显示器、键盘、采样泵等是否正常。

2. 仪器连接
   1. 连接取样管与主机

将主机面板上的两个“DP” 接嘴用橡胶管（φ4×7）与取样管上的“皮托管接嘴”相连：皮托管面向气流方向的接嘴连接到“+”端，背向气流方向的接嘴连接到“－”端。

将干燥筒的出气嘴与面板上标有“烟尘”的接嘴用橡胶管（φ8×14，0.4米）相连；缓冲筒的进气嘴用橡胶管（φ8×14，6米）与烟尘取样管的气路接嘴相连，干燥筒与缓冲筒橡胶管（φ8×14，0.4米）相连。

1. 2. 加装滤筒

记下滤筒编号，将滤筒装入取样管，旋紧压盖。

3. 开机

确认仪器连接正常后，打开仪器电源开关，液晶屏点亮，仪器进入初始状态，进行自检，并显示仪器名称、版本号等信息，自检结束显示主菜单。显示如下：



主菜单           2013/07/25  11:38:31
1.设置 2.布点 3.工况 4.湿度	5.烟气 6.烟尘 7.查询 8.维护
时间 皮托管系数



按光标键移动菜单条，选中相应菜单按  确定 键执行，或直接按菜单条对应的数字键，即可进行相应操作。



4．参数设置

执行主菜单“1. 设置”菜单项，显示如下：







设置

1. 测试员：1 2. 日  期：2013/07/25 3. 时  间：11:40:58 4. 皮托管系数：0.84

设置测试员编号               0 返回



进行必要的参数设置，包括测试员号等。准备修改哪一项内容则应选中相应的菜单项，仪器进入参数修改状态，用▼或▲ 键移动光标，按数字键完成修改后按 确定 保存。



4．1锅炉参数设置

执行“2.布点”菜单，显示如下：

布点

过量系数：1.80 锅炉负荷：1.00 烟道布点＞ 读入＞ 锅炉编号：1

设置标准过量空气系数        0 返回



该页面显示的是上一次进行采样的锅炉参数，如果这次采样的锅炉和上次的一样则不用修改任何参数，如果是另一台锅炉，可执行“4.读入”，选择仪器数据库中该锅炉的标识号，直接读入存储本次采样的锅炉参数文件编号。

执行“7.读入”显示如下：

读入锅炉参数

锅炉标识：1 截面积：3.142m2 测点总数：6 烟道类型：[圆形] 1.锅炉编号：1 2.上寻 3 下寻

设置锅炉识                 0 返回























可通过“上寻”或“下寻”找到本次采样锅炉的标识，将存储的锅炉参数读入到本次采样任务中。

执行“3. 烟道布点＞”菜单，显示如下：



烟道布点

1. 圆形烟道 2. 矩形烟道 3. 其他类型

返回上级菜单              0返回



1、如果烟道为圆形，执行“1. 圆形烟道“菜单，显示如下：

提示用户输入烟道直径、分环数及测孔外端距烟道内壁距离L。屏幕显示每一测点距套管外端距离，请您在烟尘采样管上标记此距离.



圆形烟道布点

内径D：2.000m 套管L：0.500m                  3. 环　数：4 截面积：0.416 m2 1:0.566m 2:0.710m 3:0.888m 4:1.146m 5:1.854m 6:2.112m 7:2.290m 8:2.434m

设置圆形烟道内径             0返回



输入完毕后，按“0”返回。

2、如果烟道为矩形，执行“2. 矩形烟道”菜单，显示如下：



矩形烟道布点
	1. 边长A：1.000 m2 2. 边长B：1.000 m2 3. 套管L：0.500 m 4. 测孔数：4 5. 测点数：1
1:1.000m 设置矩形边长A              0 返回



提示用户输入烟道边长、测孔外端距烟道内壁距离L、测孔数及单孔测点数。

屏幕显示每一测点距套管外端距离，请您在烟尘采样管上标记此距离.

3、如果烟道为其他形状，执行“3. 其他类型”菜单，显示如下：

提示用户输入烟道截面积、采样点数目。
