“陕西液压勘探钻机螺杆式山地钻机厂家直销”参数说明
| 是否有现货： | 是 | 认证： | ce |
| 加工定制： | 是 | 品牌： | 欧诺 |
| 破碎方式： | 回转式钻机 | 施工场地： | 地表钻机 |
| 用途： | 岩心钻机 | 钻探深度： | 浅孔钻机 |
| 钻孔直径： | 70 | 钻孔深度： | 30 |
| 钻孔角度范围： | 90 | 电动机功率： | 45 |
| 重量： | 450kg | 型号： | onz-30 |
| 规格： | 气动山地钻机 | 商标： | 欧诺 |
| 包装： | 木箱 | 山地钻机： | onz-30 |
| 产量： | 100 |
“陕西液压勘探钻机螺杆式山地钻机厂家直销”详细介绍
陕西液压勘探钻机螺杆式山地钻机厂家直销基本介绍
OSD30型液压山地钻机是本公司开发出的具有自主知识产权的系列产品。该系列产品广泛地用于石油钻井勘探、
地质勘察、中小型矿山及交通、国防、水利等工程的石方钻凿爆破孔以及其它用途的孔。
地质勘察、中小型矿山及交通、国防、水利等工程的石方钻凿爆破孔以及其它用途的孔。
陕西液压勘探钻机螺杆式山地钻机厂家直销性能特点

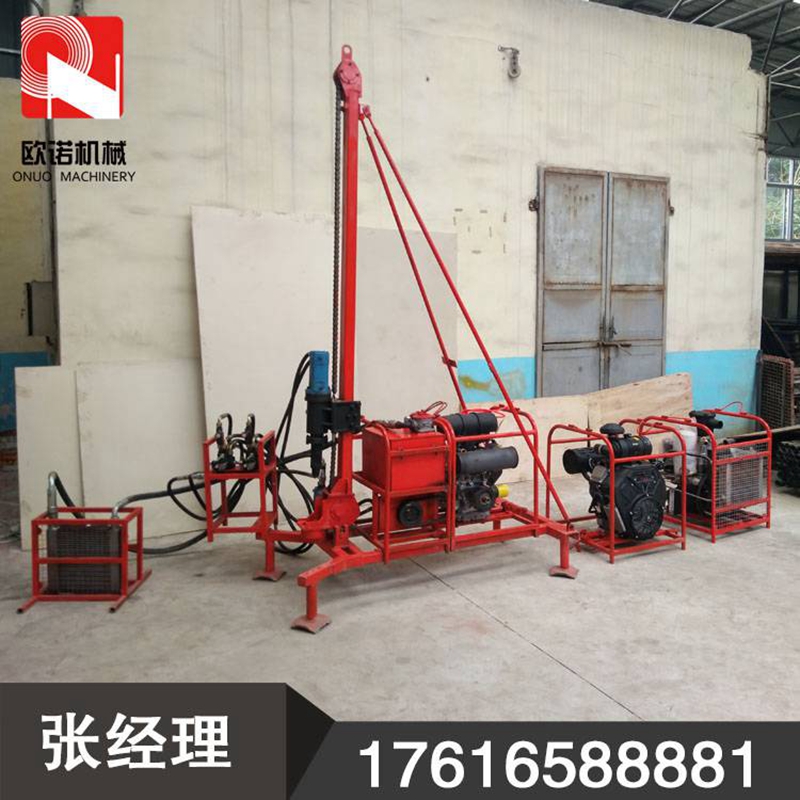

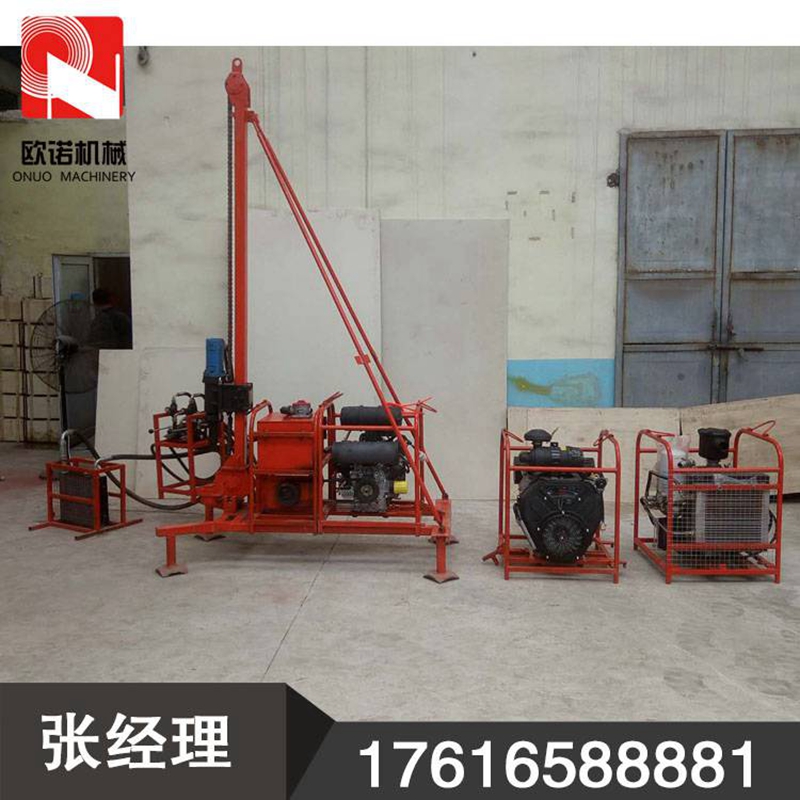

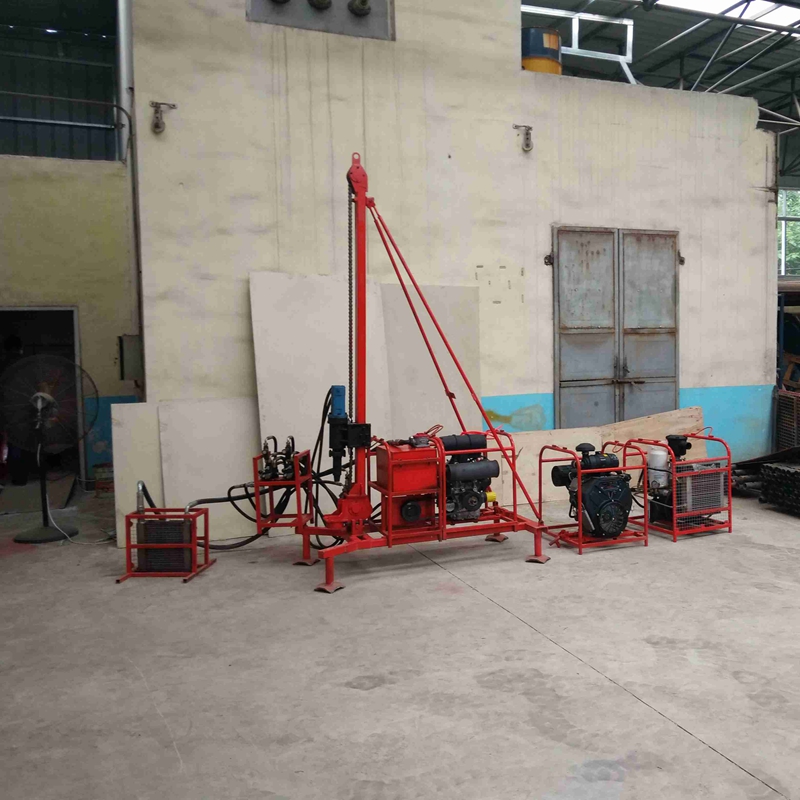

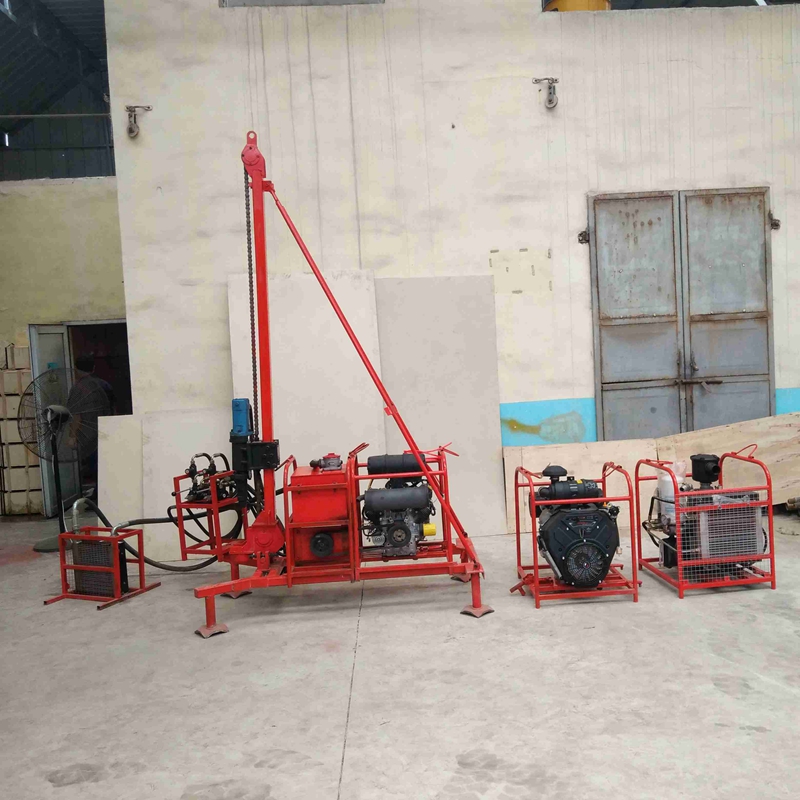

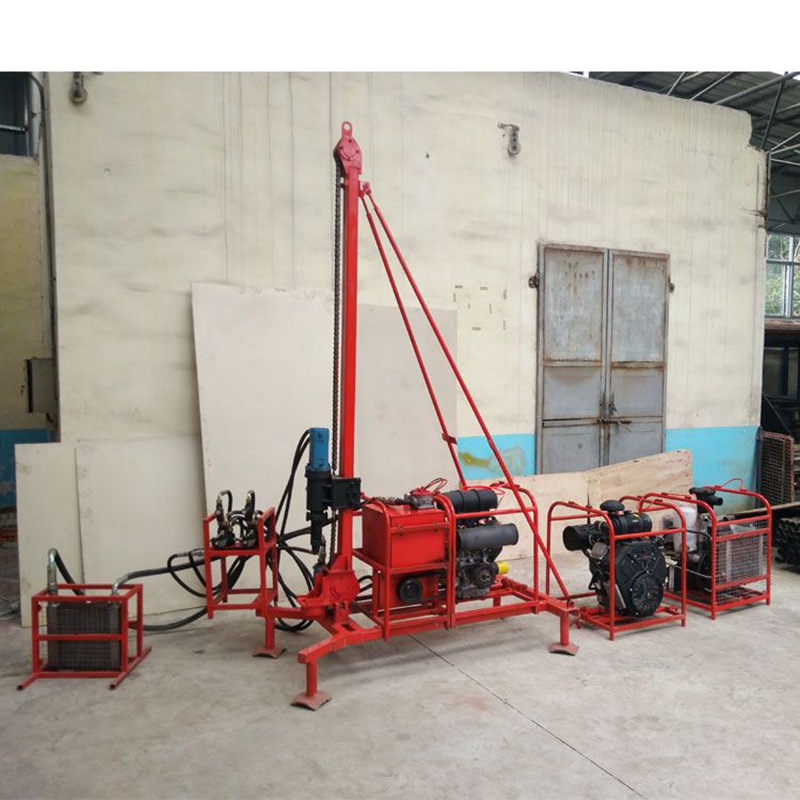

OSD30型山地钻机是我公司新近开发和生产的一种山地地震勘探钻井设备，可广泛应用于车载钻机无法作业
的崎岖山地等地区。该钻机具有以下特点：
1、 钻井效率高，使得作业成本降低；
2、 结构简单，便于拆装和维护；
3、 操作更赋予人性化
4、 总体重量轻，且为分体结构，便于搬迁和运输。
的崎岖山地等地区。该钻机具有以下特点：
1、 钻井效率高，使得作业成本降低；
2、 结构简单，便于拆装和维护；
3、 操作更赋予人性化
4、 总体重量轻，且为分体结构，便于搬迁和运输。
陕西液压勘探钻机螺杆式山地钻机厂家直销技术参数
三、钻机工作原理
1、 液压系统
钻机通过液压变量油泵将发动机的机械能转化为液压能，并通过管路传递到两个定量液压马达，从而实现钻具的
回转、加压和提升（管线连接图见图三）。
① 换向阀
换向阀的手柄可在任意位置定位，操作简单。通过调整手柄位置来控制动力头旋转速度以适应不同的地层和工况
换向阀手柄处于中位时，两个马达均不工作。当处于工作位置时，分别向正、反方向供油，实现动力头的正、反
转和钻具的升降。
钻具的升降速度、旋转速度均可控，使得钻具的升降平稳且冲击力小。
② 油泵油箱总成
油泵、油箱与手动换向阀组成一个单元，简化了管路的连接，使得钻机的结构更为紧凑。油泵动力传动采用
卸荷方式，以改善泵轴压力
1、 液压系统
钻机通过液压变量油泵将发动机的机械能转化为液压能，并通过管路传递到两个定量液压马达，从而实现钻具的
回转、加压和提升（管线连接图见图三）。
① 换向阀
换向阀的手柄可在任意位置定位，操作简单。通过调整手柄位置来控制动力头旋转速度以适应不同的地层和工况
换向阀手柄处于中位时，两个马达均不工作。当处于工作位置时，分别向正、反方向供油，实现动力头的正、反
转和钻具的升降。
钻具的升降速度、旋转速度均可控，使得钻具的升降平稳且冲击力小。
② 油泵油箱总成
油泵、油箱与手动换向阀组成一个单元，简化了管路的连接，使得钻机的结构更为紧凑。油泵动力传动采用
卸荷方式，以改善泵轴压力
陕西液压勘探钻机螺杆式山地钻机厂家直销使用说明
5、 散热器
散热器总成由散热器、风扇和直流电机等组成。
在钻机工作时液压系统将产生大量的热能，通过直流电机驱动独立风扇，以吸风的形式来冷却散热器内循环的液
压油，来保证液压系统的正常工作。
6、 空压机组
空压机组由空压机和发动机组成。空压机主机的作用是为钻机进行空气钻井和空气振击钻井提供洗井介质----压
缩空气。空压机主机的使用、维护及结构说明见《DS95-A-3000T螺杆式空压机中文使用手册》。
7、 潜孔冲击器
潜孔冲击器是山地钻机空气钻井的主要钻具，它是利用压缩空气使潜孔冲击器活塞产生往复运动带动钎头实
现凿岩钻井。该钻具结构简单，凿岩效率高，使用维护方便。潜孔冲击器的使用维护及结构说明见《QCZ系列冲
击器及钎头使用维修说明书》。
散热器总成由散热器、风扇和直流电机等组成。
在钻机工作时液压系统将产生大量的热能，通过直流电机驱动独立风扇，以吸风的形式来冷却散热器内循环的液
压油，来保证液压系统的正常工作。
6、 空压机组
空压机组由空压机和发动机组成。空压机主机的作用是为钻机进行空气钻井和空气振击钻井提供洗井介质----压
缩空气。空压机主机的使用、维护及结构说明见《DS95-A-3000T螺杆式空压机中文使用手册》。
7、 潜孔冲击器
潜孔冲击器是山地钻机空气钻井的主要钻具，它是利用压缩空气使潜孔冲击器活塞产生往复运动带动钎头实
现凿岩钻井。该钻具结构简单，凿岩效率高，使用维护方便。潜孔冲击器的使用维护及结构说明见《QCZ系列冲
击器及钎头使用维修说明书》。
陕西液压勘探钻机螺杆式山地钻机厂家直销采购须知
2、 钻机发动机
发动机总成作为钻机的动力源，通过联轴器来驱动液压油泵工作。
发动机的使用、维护和结构说明见《科勒（KOHLER)汽油发动机（18-26HP）用户手册》和《百力通35HP汽油发动
机用户手册》。
3、 井架
井架作为动力头和加压马达的支架及导轨，承受钻井过程中所产生的轴向力和旋转扭矩。
4、 动力头作用和结构
动力头主要是用来驱动钻具旋转，将扭矩经钻杆传递至钻头，配合钎头的冲击和系统加压力，达到钻井目的。动
力头结构如图四所示。液压马达轴与中心管通过平键连接进而驱动钻具来实现旋转。
发动机总成作为钻机的动力源，通过联轴器来驱动液压油泵工作。
发动机的使用、维护和结构说明见《科勒（KOHLER)汽油发动机（18-26HP）用户手册》和《百力通35HP汽油发动
机用户手册》。
3、 井架
井架作为动力头和加压马达的支架及导轨，承受钻井过程中所产生的轴向力和旋转扭矩。
4、 动力头作用和结构
动力头主要是用来驱动钻具旋转，将扭矩经钻杆传递至钻头，配合钎头的冲击和系统加压力，达到钻井目的。动
力头结构如图四所示。液压马达轴与中心管通过平键连接进而驱动钻具来实现旋转。
