“万向摇臂钻床型号z3040摇臂钻床价格报价”参数说明
| 是否有现货： | 是 | 认证： | ISO;9001 |
| 产品类型： | 全新 | 轴数量： | 单轴 |
| 作用对象材质： | 金属 | 精密度： | 普通精度 |
| 布局形式： | 立式 | 控制形式： | 人工 |
| 类型： | 摇臂钻床 | 自动化程度： | 手动 |
| 品牌： | 东铣 | 适用行业： | 通用 |
| 适用范围： | 通用 | 主电机功率： | 2.2kw |
| 外形尺寸： | 16000x710x2200mm | 钻孔直径范围： | 40 |
| 主轴转速范围： | 60-1100rpm | 主轴孔锥度： | 莫式4 |
| 售后服务： | 保修两年 | 型号： | z3040x13 |
| 产量： | 1000 |
“万向摇臂钻床型号z3040摇臂钻床价格报价”详细介绍

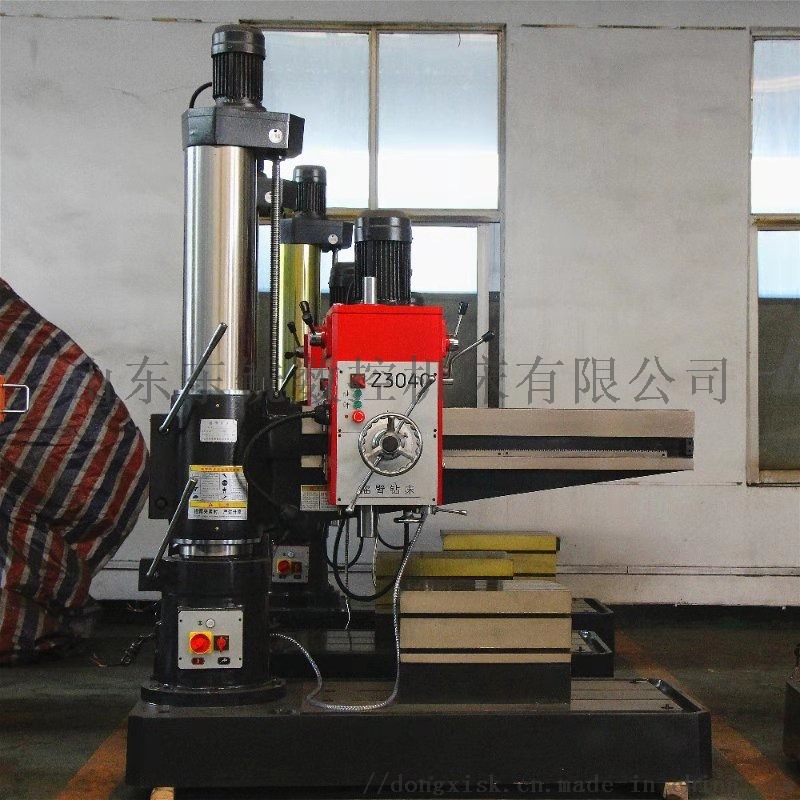

万向摇臂钻床型号z3040摇臂钻床价格报价基本介绍
摇臂钻床一般由、电机、旋转手轮、立柱、操作台等部件组成。

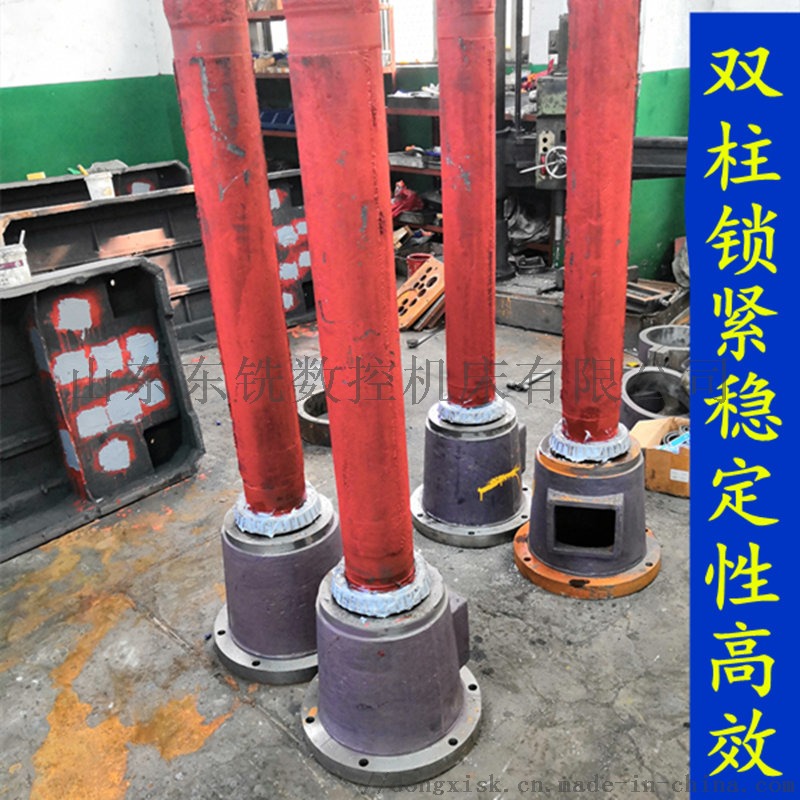

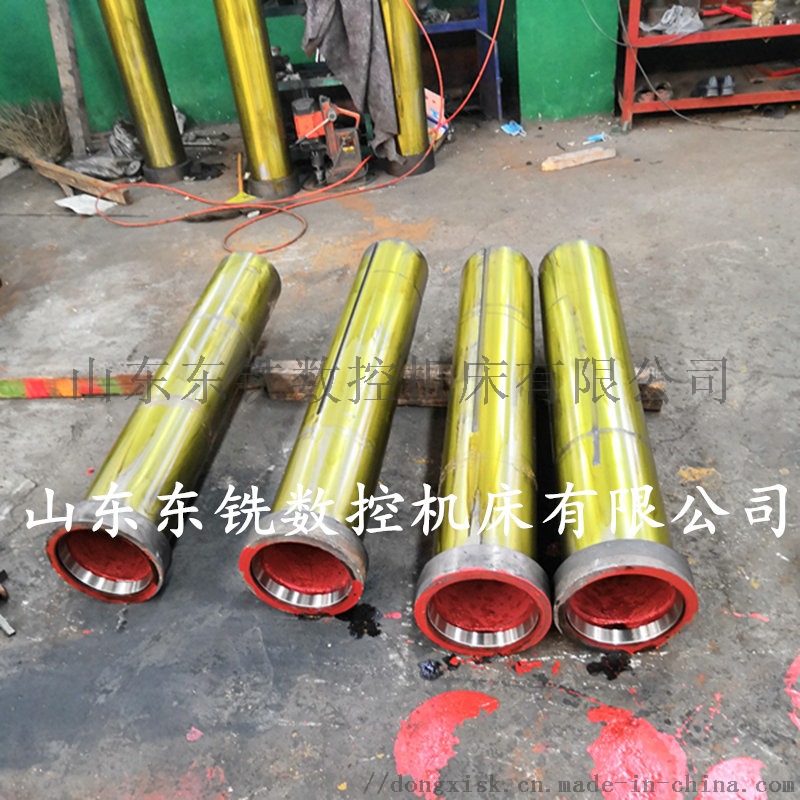

立柱分为内立柱和外立柱，外立柱套固定在底盘上，内立柱固定在底盘内，外立柱套在内柱上，操作台固定在内立柱上，并进行圆周旋转°。
摇臂的一端套在内立柱上，借助于内立柱的作用力，摇臂可沿内立柱垂直运动。松开固定件，摇臂绕内立柱可圆周运动同时钻夹头与摇臂是一个整体。钻夹头固定在内立柱上，主轴安装在摇臂的另一端，主轴与其他部件配合安装，手柄带动主轴运动，主轴与皮带轮进行对接，电机动力带动皮带运行。皮带带动主轴做圆周运动，为了能够加工不同种类的零件。摇臂可在手柄的作用下沿内立柱上下运动。操作台可在外立柱旋转运动，这样Z3040摇臂钻可在**范围内加工各种工件，提高效率。摇臂钻床中主轴摇臂的垂直运动回转运动为手动调整。工件加工时，主轴旋转为主运动，竖向运动为进给运动，即通过手柄和花键旋转作纵向进给
立柱分为内立柱和外立柱，外立柱套固定在底盘上，内立柱固定在底盘内，外立柱套在内柱上，操作台固定在内立柱上，并进行圆周旋转°。
摇臂的一端套在内立柱上，借助于内立柱的作用力，摇臂可沿内立柱垂直运动。松开固定件，摇臂绕内立柱可圆周运动同时钻夹头与摇臂是一个整体。钻夹头固定在内立柱上，主轴安装在摇臂的另一端，主轴与其他部件配合安装，手柄带动主轴运动，主轴与皮带轮进行对接，电机动力带动皮带运行。皮带带动主轴做圆周运动，为了能够加工不同种类的零件。摇臂可在手柄的作用下沿内立柱上下运动。操作台可在外立柱旋转运动，这样Z3040摇臂钻可在**范围内加工各种工件，提高效率。摇臂钻床中主轴摇臂的垂直运动回转运动为手动调整。工件加工时，主轴旋转为主运动，竖向运动为进给运动，即通过手柄和花键旋转作纵向进给
万向摇臂钻床型号z3040摇臂钻床价格报价性能特点
万向摇臂钻床型号z3040摇臂钻床价格报价技术参数
| 参数项目 |
Z3040×10 |
Z3040×13 |
| **孔直径mm |
40 |
40 |
| 主轴端面至工作台距离mm |
260-1000 |
260-1000 |
| 主轴中心至立柱母线距离mm |
360-1000/1300 |
360-1000/1300 |
| 主轴行程mm |
200 |
200 |
| 主轴锥孔（莫氏） |
4 |
4 |
| 主轴转速范围r.p.m |
75、130、240、380、660、1200 |
28-1220 |
| 主轴转速级数 |
6 |
12 |
| 主轴进给量范围r.p.m |
0.10-0.25 |
0.10-0.25 |
| 主轴进给量级数 |
3 |
3 |
| 摇臂回转角度° |
360 |
360 |
| 主轴电机功率 |
2.2 |
1.5/2.2 |
| 升降电机功率 |
1.5 |
1.5 |
| 机床重量kg |
1500/1700 |
1700/1900 |
| 外形尺寸mm |
1800×810×2300 |
1800×810×2300
|
