“立式炮塔铣床型号x6325 4H5h 台湾丰堡”参数说明
| 是否有现货： | 是 | 品牌： | 东铣 |
| T型槽数目： | 3 | 适用行业： | 通用 |
| 作用对象： | 齿轮 | 类型： | 摇臂铣床 |
| 结构： | 摇臂 | 控制方式： | 人工 |
| 精密度： | 普通精度 | 自动化程度： | 手动 |
| 售后服务： | 质保两年 | 主电机功率： | 3kw |
| 重量： | 1350kg | 主轴转速范围： | 60-5440 |
| 工作台尺寸： | 1270x254mm | 主轴锥孔锥度： | r8 |
| 型号： | x6325 | 产量： | 1000 |
“立式炮塔铣床型号x6325 4H5h 台湾丰堡”详细介绍
组成
万能摇臂铣床机身采用**铸铁，经人工时效处理后精度高，寿命长。升降台均采用矩形导轨，接触面多，刚性足。经高频处理和精磨削，滑道贴塑后，运动精度和寿命俱佳。万能摇臂铣床 主轴采用铬钼合金制作，配以精密级角接触轴承，经调质处理及精磨削，切削力强，精度高。
用途
炮塔铣床是一种轻型通用金属切削机床，具有立、卧铣两种功能，可铣削中、小零件的平面、斜面、沟槽和花键等。广泛应用于机械加工、模具、仪器、仪表等行业。
结构特点： 1、底座、机身、工作台、中滑座、升降滑座等主要构件均采用高强度材料铸造而成，
并经人工时效处理，保证机床长期使用的稳定性。

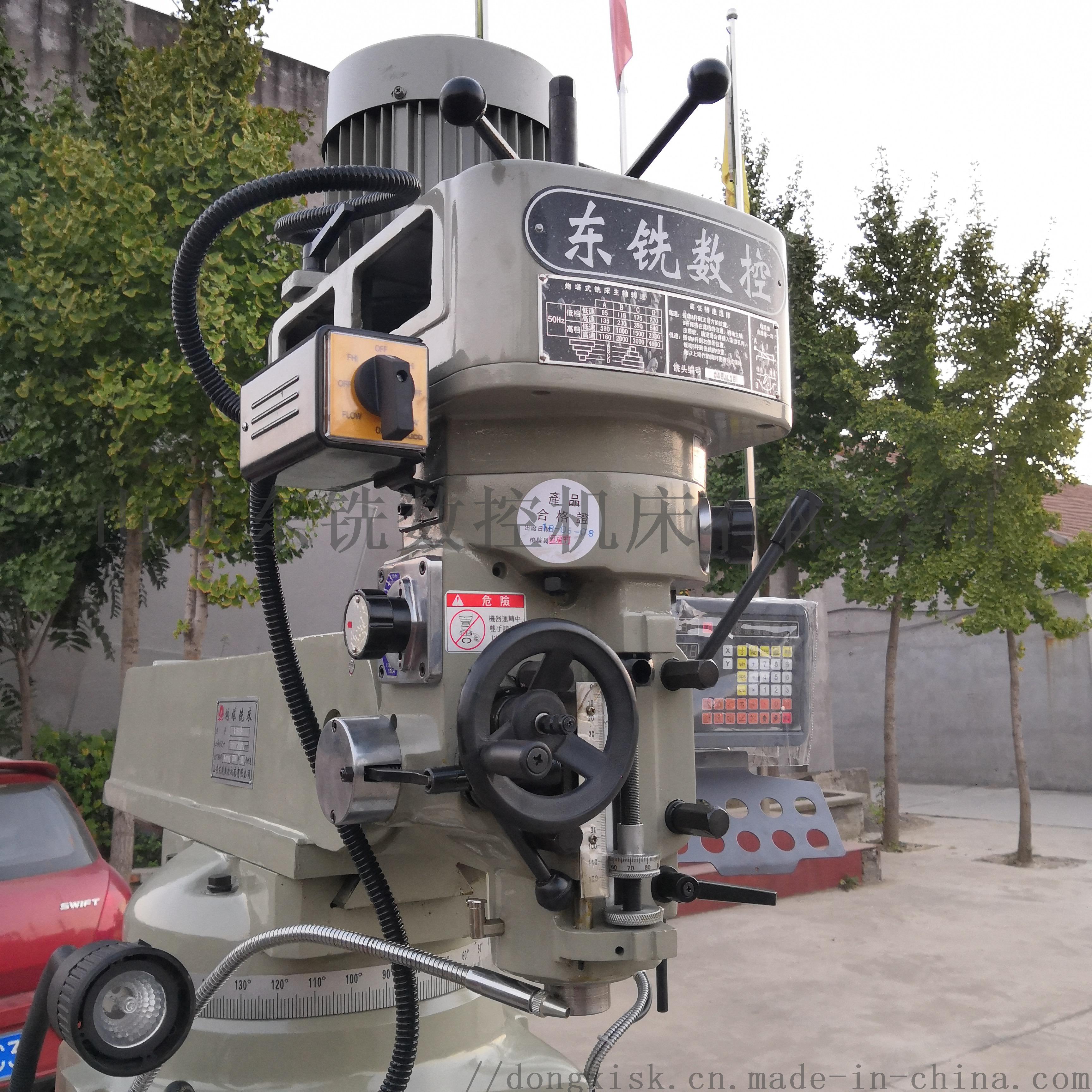

2、铣头配置炮塔铣床头，且主轴装有手动和微动两种进给方式，加工方便、准确；
铣床头可在垂直平面内调整±45°，水平面内回转 360°，拓展机床加工范围。

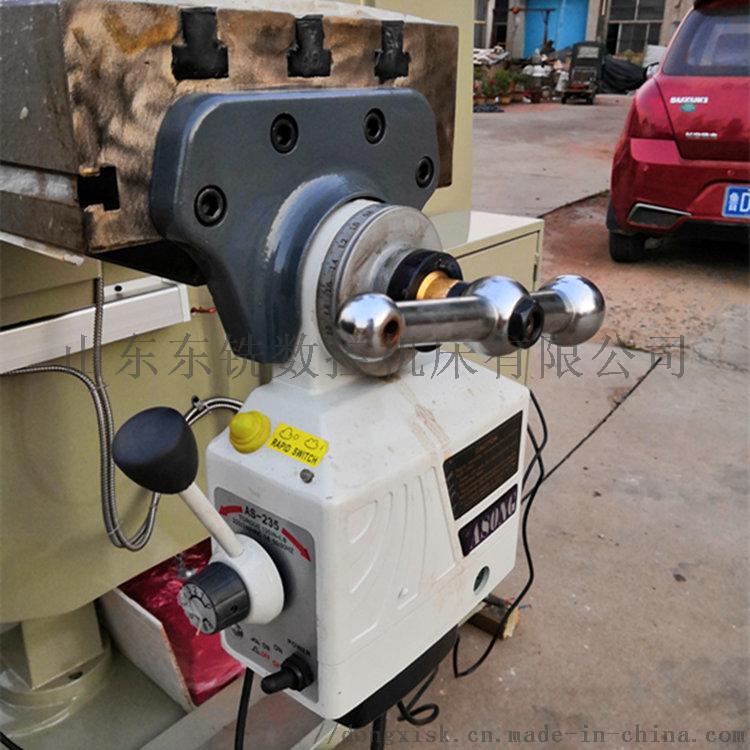

3、工作台纵、横向有手动进给、机动进给和机动快进三种，机动进给可获得8种不同的进给速度，
能满足不同的加工要求；快速进给可使工件迅速到达加工位置，缩短非加工时间。
4、升降台Z向升降可通过手动和机动两种方式来实现，且手动和机动是互锁的，消除了不安全因素。
5、工作台X向行程可达800mm，且X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理，
提高精度，延长机床的使用寿命。
6、手动润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，保证机床的高效运转；
同时，冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。
7、机床操作系统通过支臂悬挂在机床的右上方，符合人体工程学原理，操作方便；
操作面板均使用形象化符号设计，简单直观。
8、炮塔铣床主轴可选用R8.NT30NT40,
9、配改进型电气箱和控制器,带有110V,220V输出插座。
4号炮塔铣床
| 主要技术参数 |
UNIT |
4HW | 5HW |
| 工作台尺寸 |
MM |
254×1270 | 305×1370 |
| 工作台纵向行程 |
MM |
780 | 810 |
| 工作台横向行程 |
MM |
400 | 420 |
| 工作台垂向行程 |
MM |
500 | 500 |
| 主轴转速范围 | R.P.M | 65-4500(立铣16级） 45-1350（卧铣12级） |
65-4500(立铣16级） 45-1350（卧铣12级） |
| 主轴行程 |
MM |
127 | 127 |
| 主轴进给速度 |
|
0.04/0.08/0.15 | 0.04/0.08/0.15 |
| 主轴端面至工作台距离 |
MM |
0-445 | 0-350 |
| 主轴中心线至立柱的距离 |
MM |
140-609 | 130-620 |
| 主轴锥度 |
|
R8(标准) | 7:24（iso40） |
| 主轴电机功率 |
KW |
2.25 | 3.75 |
| 铣头左右回转 | 90° | 90° | |
| 铣头前后回转 |
|
45° | 45° |
| 整机重量 | KG | 1750 | 1890 |
| 包装尺寸 |
mm |
1516*1550*2080 | 1556*1650*2080
|
