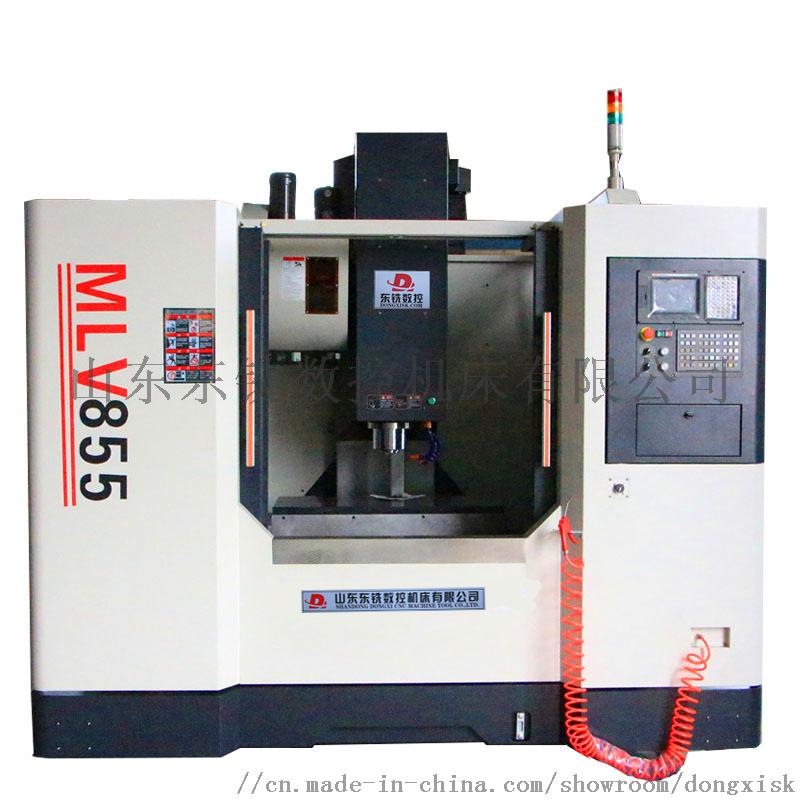

“山东数控铣床vmc855立式加工中心 硬轨加工中心”参数说明
| 是否有现货： | 是 | 认证： | ISO;9001 |
| 刀具数量： | 24 | 布局形式： | 立式 |
| 作用对象： | 五金 | 动力类型： | 电动 |
| 界面语言： | 中文 | 精密度： | 高精度 |
| 自动化程度： | 自动 | 类型： | 立式加工中心 |
| 控制轴数： | 三轴 | 加工工序： | 车铣 |
| 售后服务： | 保修两年 | 重量： | 5500kg |
| 主电机功率： | 7.5 | 主轴转速范围： | 8000rpm |
| 定位精度： | 0.0075mm | 三轴行程(X*Y*Z)： | 800x500x500mm |
| T型槽尺寸(宽*数量)： | 5-18-95 | 型号： | vmc855立式加工中心 |
| 产量： | 100 |
“山东数控铣床vmc855立式加工中心 硬轨加工中心”详细介绍
VMC855加工中心光机结构特性；
●先进的结构设计带来稳定的整体性能和超凡的用户体验；
●主要结构铸件均由**树脂砂铸铁制成，经回火消除内应力以防止变形；
●主要结构经有限元分析，以电脑模拟应力情况以确保**的刚性、稳定性及抗震性；
◆三轴采用线性滑轨，具有高刚性、高定位**、低噪音、低摩擦特性，可做快速位移（48m/min）及或得**循圆精度；
◆主结构铸件采用高品质的米汉纳铸铁，组织稳定，**确保品质；
◆铸件经由有限元分析法电脑计算分析，合理的结构强度及加强筋的搭配，提供机械之高刚性；
◆超宽底座及立柱均为箱型结构体，鞍座加宽加长，重荷全支撑设计，结构坚实，可确保加工时之重负荷能力；
◆主轴头内以筋骨强化结构，主轴头与立柱接触长度比率适当，提供主轴之稳固支撑；
◆机台配有防撞击装置，可吸收由工人操作失误引起的撞击而产生的振动，使撞击的损害减至**，确保原有的精度；
◆机台采用油水分离设计，可有效使润滑油与切削液分离，防止切削液因混合而劣化，影响加工品质；
◆机台采用台湾高精度高刚性高精密主轴，皮带式主轴刚性强、可靠性高，直结式主轴高速高效高精度、噪声小、振动低，全面满足用户需求；
东铣数控VMC855数控加工中心特点及参数配置
●机身及主要构件均为高强度铸铁,金相组织稳定，确保机床长期使用的稳定性；
●立柱底部为人字型结构，结合大箱体底座，大幅减轻重切削时机身的振动；
●台湾精密高速、高精度、高刚性主轴单元；
●日本河谷间歇式自动润滑；
●台湾亚德客气动系统。
一、VMC855数控加工中心标准配置
1. 控制系统：北京凯恩帝2000 （支持四轴控制系统）
2. 主轴电机：主轴伺服电机
3. XYZ三轴伺服电机：系统标配
4. XYZ三轴驱动器：系统标配
5. 主轴单元：台湾丹铨 8000rpm主轴
6. 滚珠丝杆：台湾银泰/上银滚珠丝杆，C3级
7. 台湾亚德客增压打刀缸
8. 台湾冈田刀库
9. 日本NSK主轴轴承
10. 手持式电子手脉
12. 自制台湾机型光机
13. 日本河谷自动润滑及润滑报警装置
二．VMC850数控加工中心选择配置
|
项目 |
选择配置 |
|
系统 |
FANUC 0imateMD；三菱M70A/B；台湾新代 |
|
刀库 |
台湾12/16把斗笠式刀库 |
|
第四轴 |
数控分度头 |
|
数控回转盘 |
可根据客户要求专业设计开发数控设备及加工中心机型；
产品的配置不同价格也不同，请在购买前咨询对刀库的要求，是否需求高速直连主轴，
主轴中心出水，螺旋式排屑器，主轴油冷机等！
三．VMC855立式加工中心-技术参数
|
项目 |
内容 |
单位 |
参数 |
|
工作台 |
工作台面（长*宽） |
mm |
1000*500 |
|
工作台承重 |
Kg |
650 |
|
|
行程 |
X/ Y / Z |
mm |
800*550*550 |
|
主轴端面到工作台面 |
mm |
100--650 |
|
|
T型槽 |
规格 |
mm |
5*18 |
|
中心距 |
mm |
100 |
|
|
主轴 |
锥度 |
|
BT40 |
|
主轴中心至立柱导轨距离 |
mm |
550 |
|
|
主轴转速 |
rpm |
100--8000 |
|
|
额定功率 |
Kw |
5.5/7.5 |
|
|
驱动系统 |
|
皮带传动 |
|
|
精度 |
定位精度 |
mm |
0.008 |
|
重复定位精度 |
mm |
0.006 |
|
|
轴向电机 |
额定功率 |
Nm |
15/15/15 |
|
进给速度 |
X/Y/Z**快移速度 |
m/min |
48/48/36 |
|
X/Y/Z**切削速度 |
m/min |
16 |
|
|
刀库 |
型式 |
|
BT40圆盘式 |
|
容量 |
把 |
24 |
|
|
通用参数 |
气源要求 |
kg |
4-6 |
|
机床重量 |
kg |
4800 |
|
|
外形尺寸 |
mm |
2900*2500*2800 |
|
|
电力要求 |
KVA |
3相380V 15KVA |
