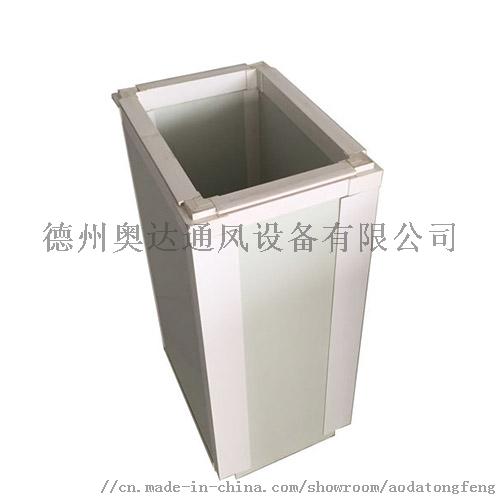

玻镁复合风管

玻镁复合板是一种新型的高科技复合板材，该材料由两层高强度无机材料和一层保温材料复合而成，具有重量轻、强度高、不燃烧、隔音、可用于潮湿环境的特点，是新一代的节能、环保型绿色产品。 我公司产品选用优质氧化镁、纤维布、轻料及无机粘合剂等经生产线加工复合而成。两板中间复合一层高密度聚苯板。具有无毒、无味、不燃、不爆、保温、隔热及良好的二次加工性能和施工方便等特点。

玻镁复合风管产品特点

玻镁复合风管节能：本产品漏风少、风阻小对整个风管节能均产生了好的效果，大大优于其他风管。

玻镁复合风管保温密闭性能：风管直接复合了保温材料，不需要二次保温，风管导热系数小，保温性能佳。

玻镁复合风管防火性能：风管采用了不燃无机材料和保温材料经高科技工艺复合而成，经**防火建筑材料质量监督检验中心检验，为A级不燃建材。

玻镁复合风管强度性能：风管强度高，抗折度达2.5Mpa，能承受2500pa的风压，可以满足各类风系统和特殊的要求和需求。

玻镁复合风管防潮抗水性能：在潮湿的环境下不腐蚀，即使浸在水中，仍能保持高的强度，耐湿度搞过97%

玻镁复合风管使用寿命长：风管产品设计结构合理、性能可靠、质量稳定，使用寿命超过15年。

玻镁复合风管环保：风管做为一种新型绿色环保材料，按产品工艺要求从原材料、工艺配方、生产过程能耗及排放产品回收等方面均采取了有效的环境保护措施，无论在生产、制作、安装还是在使用过程中均不会产生对环境污染的物质。玻镁复合风管不发霉、不积尘，室内空气保持流畅、新鲜，使人舒服安逸。降噪，保持室内环境安静：风管具有良好的隔音性能，同时保温材料具有减震和吸音性能，所以能够降低空气颤动和机械产生的噪音保持室内环境安静。

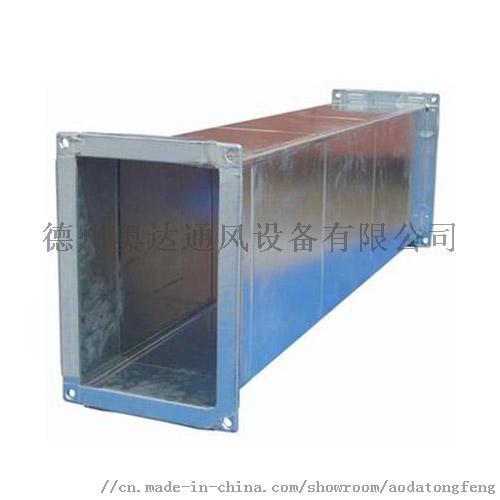

镀锌风管

镀锌风管广泛应用于宾馆、商场、纺织、化纤、石油化工、机械制造、仪表、电子、医药、**、食品、医疗、仓储、写字楼以及地铁、人防、地下室等工程的送风、排风、排烟管道。镀锌螺旋风管的厚度及规格根据要求可变，通常在连接的时候，镀锌螺旋风管两端总是外接于配件（如弯头、变径）。一般情况下，两端没有凹槽并带密封圈。

镀锌风管就是用于空气输送和分布的管道系统。镀锌风管可按截面形状和材质分类。按截面形状，镀锌风管可分为圆形风管，矩形风管，扁圆风管等多种，其中圆形风管阻力小的高度尺寸大，制作复杂。所以应用以矩形风管为主。

酚醛复合风管中间层为酚醛泡沫，内外层为压花铝箔复合而成。酚醛泡沫板与铝箔复合制成夹芯板，然后加上专用法兰配件，制成的酚醛复合风管用于中央空调通风。酚醛复合夹芯板其内外表面是涂层铝箔，中间层为酚醛泡沫材料，其综合性能有大的改观，特别是在力学性能方面，如抗弯曲性、抗压、脆性及加工性能等方面都有大的改进，基本上满足了空调通风管的使用要求。

酚醛复合风管优势分析

1、绝热性好，可大大减少空调的散热损失。酚醛复合风管的导热系数为0.016~0.036W/（m·k），而镀锌钢板风管和玻璃钢风管的导热系数大得多。另外，酚醛复合风管特有的连接方式保证了通风系统优良的气密性，接近镀锌钢板风管的8倍。有资料表明，在输送同样热（冷）量时，镀锌钢板风管的散热损失为15%，玻璃钢风管的散热损失为8%，酚醛泡沫保温材料风管的散热损失低于2%。

2、消声性好。酚醛铝箔复合风管壁的夹层为相互贯通的多孔酚醛泡沫材料板，具有良好的消声性能。在中央空调系统中，空调机组运行时产生的噪声在50～79dB范围，经过送风管道传递，形成室内噪声。酚醛铝箔复合风管本身就是一个很好的管式消声器，不必再设置消声罩和消声弯头之类的消声配件。

3、重量轻，可减轻建筑负荷，且安装方便。酚醛铝箔复合风管的重量轻，大约为1.4 kg/㎡，而镀锌钢板风管（0.8mm厚）和玻璃钢风管（3 mm厚）的容重分别为7.08 kg/㎡和15~20 kg/㎡，这就可以大大减轻建筑的负荷，且对风管的安装为有利。安装时只需每4 m左右设一个支架，便可有足够的支撑力。这对支架、吊件等的承载力要求大大降低，使得运输和安装非常方便。

4、经久耐用，使用寿命长。镀锌钢板在潮湿环境中易生锈，玻璃钢则易老化，易损坏，因此传统风管的使用寿命都不长，大约为5~10年，传统风管外包的保温层，如玻璃棉的使用寿命只有5年，而酚醛铝箔复合风管的使用寿命至少20年以上。因此酚醛铝箔复合风管的使用寿命是传统风管使用寿命的3倍以上。另外，酚醛铝箔复合风管的再利用率可达60%~80%，而传统风管几乎不能重复利用。

5、降低层高，传统的风管需要现场进行保温层施工，因此要求有一定的施工高度，这就对建筑的层高提出了额外的要求。酚醛铝箔复合风管不需要进行现场保温施工，因此不必预留施工空间，这就可以降低建筑的层高。

6、可缩短施工周期，酚醛铝箔复合风管重量很轻，安装比传统风管方便快捷。风管吊装时，所需吊架简单，数量少，几乎不用机械。制作简捷，完全突破传统工艺，大大缩短施工周期，现场改动也很方便。据现场测算，酚醛铝箔复合风管安装时每个工人一天可以安装20.0~30.0 ㎡，而传统风管只有4.0~5.0 ㎡/（天·人），与传统风管制造相比，酚醛铝箔复合风管的生产效率提高了4～5倍。

7、卫生，酚醛铝箔复合风管表面采用铝箔密封，因而保证了输送介质卫生，避免了二次污染，且内层无凝结水，不生锈。在传统风管中，玻璃棉和石棉易吸潮，吸水后保温性能严重恶化，且石棉是致癌物质，玻璃棉粉尘会**皮肤，使施工人员浑身发痒。另外，镀锌钢板风管易生锈，且容易产生冷桥现象。

8、美观，适合明装，酚醛铝箔复合风管可制成各种颜色，美观，特别适合于明装。传统风管的表面需要现场进行铝箔包裹的工作，因此明装效果不是很好。

9、适用范围广，镀锌钢板风管应用广泛，但高湿度环境使用寿命低，玻璃钢风管在医院、食品加工厂、地下室等有防尘要求和高湿度场所的使用也受到限制，而酚醛铝箔复合风管可广泛适用于工民用建筑、酒店、医院、写字楼以及其他特殊要求场所。



酚醛复合风管中间层为酚醛泡沫，内外层为压花铝箔复合而成。酚醛泡沫板与铝箔复合制成夹芯板，然后加上专用法兰配件，制成的酚醛复合风管用于中央空调通风。酚醛复合夹芯板其内外表面是涂层铝箔，中间层为酚醛泡沫材料，其综合性能有大的改观，特别是在力学性能方面，如抗弯曲性、抗压、脆性及加工性能等方面都有大的改进，基本上满足了空调通风管的使用要求。

复合风管是将保温板材表面粘贴高纯度轧花铝箔，按照工程需要制成集风道与保温材料为一体的新型风管。保温材料选用三种材料，一种是厚度为25mm的离心玻纤板，一种是厚度为20mm的硬质聚氨酯板；一种是厚度为20mm的硬质酚醛板。

本公司通过对我国外生产厂家的调研，取长补短，自行研制了复合风管机械化生产线，并专为复合风管设计了两种连接机构，加强其密闭性能。是通风管道系统为理想的更新换代产品。

复合风管主要特点：

1、强度大：抗压抗变形，结构稳定，长期使用不变形、不扭曲、不分解，具有优良的压缩强度和拉伸强度。

2、导热系数小：经建筑科学研究所测定，其导热系数为0.22-0.03w/m.k，优于其他常用保温材料。

3、防火性能好：达到并超过**GB8624-1997标准，玻纤板为难燃A级，聚氨酯板为难燃B级，酚醛为难燃B级。

4、制造设施简单：生产风管只需几件常规的小型工具和工作平台，无需剪刀车、折边机等专用工具。

5、重量轻、安装便捷：保温板材平均容量为50-80kg/m3，风管连接采用GBF型连接，插条式连接及T型加固型连接，施工安装快捷方便，一般安装速度为50m3/日/人。

6、使用寿命长：由于风管内外层为高纯度轧花铝箔，表面与空气接触，将形成具有稳定的AL2O3保护层，保温板材为高分子材料，使用寿命是镀锌风管的4-6倍，一般可以达到30年以上。

7、气密性能佳：经同济大学供热通风与空气调节实验室测试表明，当管道内静压为2000Pa时，其漏风量均低于标准值。当管道在内外压差4200Pa时，目测其管道均未有变形和裂损。



共板法兰镀锌风管又称无法兰风管，其制作形式比传统的矩形风管加工速度更快捷、更方便、更小的漏风率。共板法兰镀锌风管广泛应用于宾馆、商场、纺织、化纤、石油化工、机械制造、仪表、电子、医药、**、食品、医疗、仓储、写字楼以及地铁、人防、地下室等工程的送风、排风、排烟管道。镀锌螺旋风管的厚度及规格根据要求可变，通常在连接的时候，镀锌螺旋风管两端总是外接于配件（如弯头、变径）。一般情况下，两端没有凹槽并带密封圈。

共板法兰镀锌风管就是用于空气输送和分布的管道系统。镀锌风管可按截面形状和材质分类。按截面形状，镀锌风管可分为圆形风管，矩形风管，扁圆风管等多种，其中圆形风管阻力小的高度尺寸大，制作复杂。所以应用以矩形风管为主。

角铁法兰风管概述

角铁法兰风管就是镀锌钢板风管的法兰用角铁制作的，是风管连接的一种。一般大风管有法兰，小风管无法兰。其优点是节省材料，减少工程投资；漏风量小，降低能耗，节省运行费用。普通的就用A3角铁就可以了（大小视风管而定**有标准的），如果是不锈钢风管就用不锈钢角铁。制作工艺采用焊接，要求角铁平直。A3需要防腐处理，尺寸要求**，比风管可以大3——5mm，这样有利于和风管连接，重要的是螺丝眼一定要做的**，这样有利于风管安装连接。

角钢法兰镀锌风管产品成品表面平直，外形标准美观，为施工现场安装方便、快捷打下了良好的基矗共板式法兰风管又称无法兰风管，其制作形式比传统的矩形风管加工速度更快捷、更方便、更小的漏风率。

适用场所

产品多用于大型商场，写字楼，地铁站，大型超市，现代化工厂的消防排烟送风，空调通风，排尘通风等。

性能特点

其优点是节省材料，减少工程投资；漏风量小，降低能耗，节省运行费用，颇受施工企业欢迎。美国和欧洲等发达**从九十年代开始采用风管的无法兰连接，目前此工艺已被广泛应用于各种工程。

风管安装

角钢法兰风管安装时，应注意以下几点：

1、当风管大边尺寸在1000mm以上时，可采用角钢、扁钢、钢管、Z形槽、加固筋、通丝螺杆等进行管内外加固。

2、角钢法兰风管大边尺寸在630～1000mm时，直接在生产线压筋加固，排列应规则，间隔应均匀，板面不应有明显的变形。

3 、角钢或加固筋的加固，其高度应小于或等于风管法兰高度，排列应整齐，间隔应均匀。
