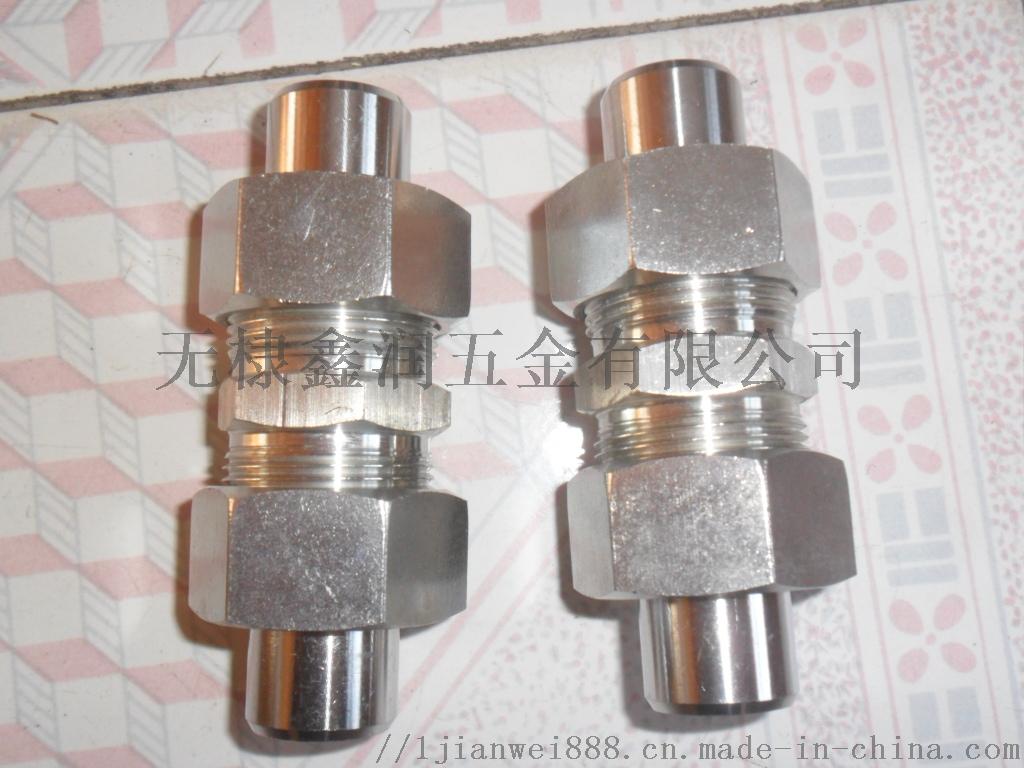

“供应无棣鑫润五金生产制造不锈钢焊接管路接头”参数说明
| 型号： | GAV25*3 | 规格： | 25 |
| 商标： | 无棣鑫润 | 包装： | 纸箱 |
| 产量： | 1000 |
“供应无棣鑫润五金生产制造不锈钢焊接管路接头”详细介绍
1、 结构简单、密封性能可靠、使用方便、制造精良、外形轻巧美观。
2、 不用加垫圈、不用焊接、节省材料、反复装拆性能好。
3、 由于不锈钢卡套管接头不能焊接，从而减少了管道杂质对系统性能的影响。因此，不锈钢卡套式管接头正日益广泛地应用在以油、气、为介质的液压气动设备管道中，特别适用于有燃烧危险、高空作业和装拆频繁的场合。它目前已在我国大力推广和使用中。
结构和原理
编辑
1、这种接头基本结构较为简单，只有接头体，卡套和螺母三个基本零件组成。其中主要零件是卡套，它是一个前端带有刃口的金属圆环。国际标准GB3764-83对刃口推荐统一为I型形状。
2、这种接头起主要密封作用的另件卡套，在起压紧作用的螺母R力的轴向作用下，沿接头体的内锥孔轴向移动，同时刃口端在反力R&＃39;的径向作用下产生径向收缩，消除了卡套与管子的间隙，而使刃口接触管子表面，此时管子不再旋转，继续旋转螺母使卡套刃口牢牢地切入管子确保密封。另一个密封环节是卡套刃口端点13°倒角与外园的交线（棱）和接头体环形锥面紧紧接触形成密封带，这是卡套式密封的主要部位。卡套尾86°锥面在力为F的作用下产生径向收缩，紧抱被连管子，同时中部稍有拱起，因而卡套具有轴向弹性变形，这对卡套密封及防止压紧螺母松动均起有利作用。
卡套式管接头是一种新型的管道连接元件，适用于油、气及一般腐蚀介质的管路系统，工作压力16-40PMa。 卡套式管接头的结构主要由具有24゜锥形孔的接头体，带有尖锐内刃的卡套，起压紧作用的螺母组成。
旋紧螺母是，卡套被推进24゜锥孔，并随之变形，使卡套的刃口切入钢管并形成环形切槽，从而起到密封作用。由于卡套有弹性，因此可承受较大的冲击，起到防松的作用。这种接头具有如下优点：
1、 结构简单、密封性能可靠、使用方便、制造精良、外形轻巧美观。
2、 不用加垫圈、不用焊接、节省材料、反复装拆性能好。
3、 由于卡套管接头不能焊接，从而减少了管道 杂质对系统性能的影响。因此，卡套式管接头正日益广泛地应用在以油、气、为介质的液压气动设备管道中，特别适用天有燃烧 危险、高空作业和装拆频繁的场合。卡套式管接头
