“C41-16KG空气锤 单体式空气锤 连体式空气锤 （厂家直销）”参数说明
| 类型： | 空气锤 | 品牌： | 宏魁数控机床 |
| 公称压力： | 16 | 动力类型： | 气动 |
| 产品类型： | 全新 | 售后服务： | 两年保修 |
| 主电机功率： | 1.5 | 重量： | 240 |
| 滑块行程： | 200 | 行程次数： | 255 |
| 控制形式： | 人工 | 作用对象材质： | 金属 |
| 适用行业： | 通用 | 是否库存： | 否 |
| 型号： | C41-16kg | 是否**货源： | 否 |
| 工作形式： | 锻压 |
“C41-16KG空气锤 单体式空气锤 连体式空气锤 （厂家直销）”详细介绍
| 参数/项目/型号 | UNIT | C41-16kg单体式 |
| 打击能量 | kj | 0.18 |
| 工作区间高度 | mm | 180 |
| 打击次数 | min-1 | 258 |
| 上下砧块尺寸 | mm | 70 x 40 |
| 可锻方钢边长 | mm | 20 x 20 |
| 可锻圆钢边长 | mm | ￠22 |
| 配用功率 | kw | 单相1.5/220 |
| 三相 1.5/380 | ||
| 电机转速 | r.p.m | 1440 |
| 底座重量 | kg | ------- |

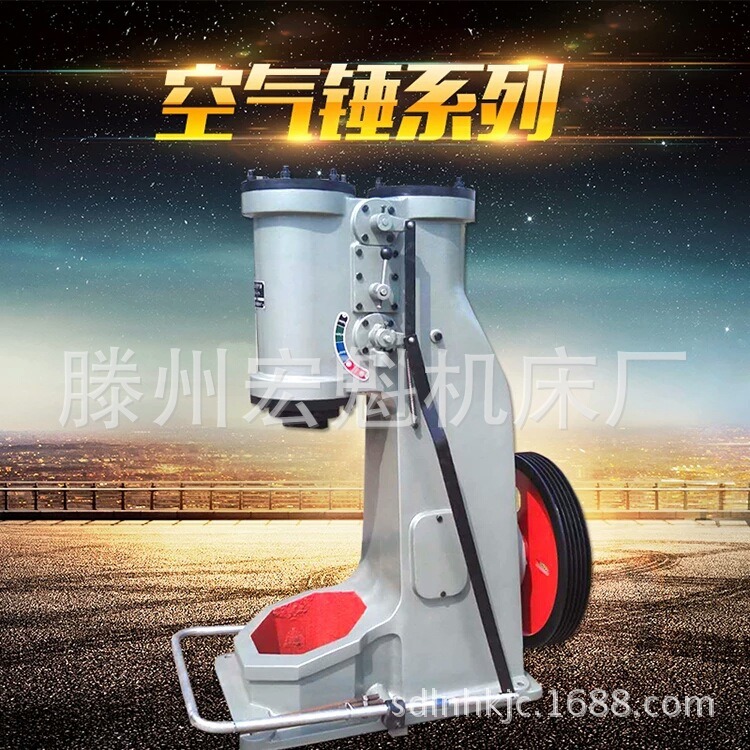

空气锤主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。
1.机架是空气锤的主体，在机架上面安装有电动机，传动装置，工作机构和操纵机构，这些机构在机架上紧凑组合成一个整体。

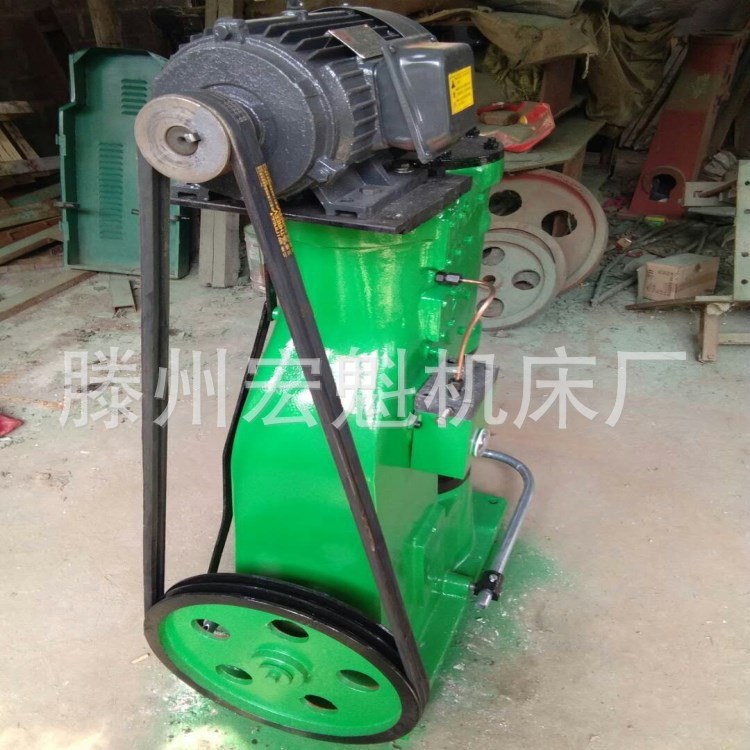

2.传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。
3. 压缩缸和工作缸的上下部和上下旋阀连通，通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。
4.落下部分由工作活塞、锤杆和上砧等组成，锤杆和工作活塞为一整体，为使其重量符合技术规格吗，可制作成空心件，锤杆与锤头的连接是用燕尾槽和楔铁连接。

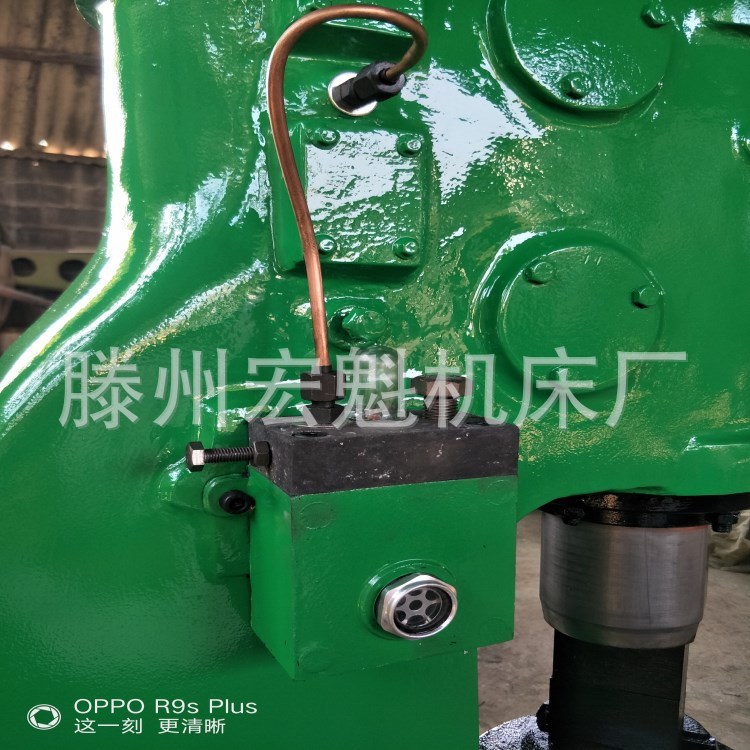

5.配气机构由上气道中上旋阀，下气道中的下旋阀，操作手柄或脚踏杠杆组成，通过配气机构来控制各种动作的实现。

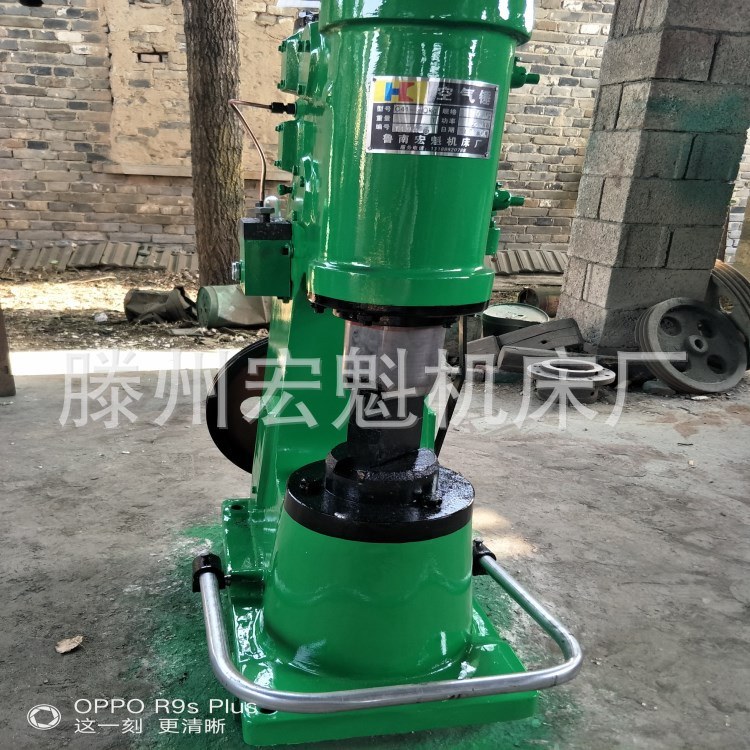

6. 砧座上面安装着砧垫和下砧，为了满足锻造的稳定性，砧座的质量要求是落下部分质量的12-15倍，它安装在坚固的钢筋水泥基础上，其间垫有垫木，可消除锤击时产生的震动。
