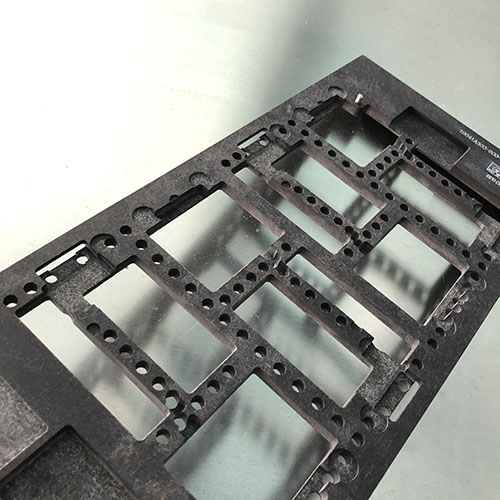

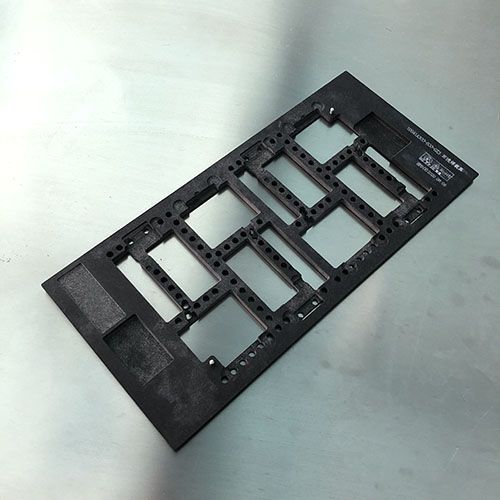

SMT合成石芯片印刷治具——传统工艺的精密印刷解决方案
在2025年电子制造智能化浪潮中，东莞路登科技生产的SMT合成石芯片印刷治具凭借0.005mm超高平面度与-50℃~300℃环境稳定性，正成为比亚迪等头部企业的配套设备。其采用工装级复合矿物材料，较传统铝合金治具寿命提升8倍，助您实现每小时1200次高速印刷的零误差生产。
四大核心竞争优势
-
纳米级精度保障
通过五轴激光雕刻与三次元检测工艺，确保焊膏印刷厚度偏差≤±5μm，完美适配01005超微型元件，良品率提升至99.98%。 -
智能温控系统
内嵌PID温度补偿模块，3秒快速平衡环境温差，解决季节交替导致的钢网张力变异问题。 -
模块化快速换线
磁吸式定位结构，换型时间从传统45分钟压缩至90秒，特别适合多品种小批量柔性生产需求。 -
全生命周期服务
提供免费首年48小时应急响应、每季度预防性维护等VIP服务，设备综合使用成本降低37%。
行业应用典范
某全球TOP3通讯设备制造商导入本治具后：
-
SMT线体综合OEE从82%跃升至94%
-
每月减少因印刷不良导致的停机36小时
-
年度备件损耗费用节约超80万元
