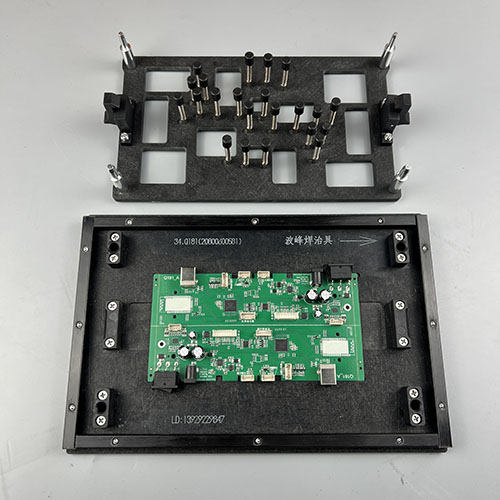

突破异形板卡定位瓶颈，合成石治具重新定义精密制造标准
在5G通讯与新能源汽车爆发式增长的2025年，异形电路板的高精度加工成为电子制造行业的核心痛点。传统金属治具存在的热变形、定位漂移问题，正被东莞路登科技新一代合成石治具技术改写。
三大核心技术优势：
-
纳米级稳定性
采用工装级合成石材质的治具，热膨胀系数仅为0.8×10/℃，在连续300℃高温环境下仍能保持±0.01mm定位精度，适配激光钻孔、SMT贴片等严苛工艺场景。 -
智能自适应设计

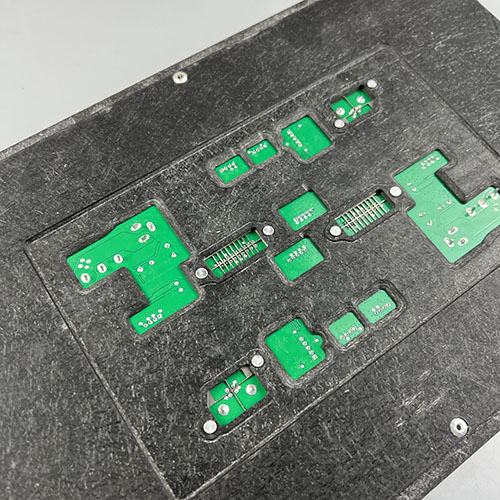

通过三维扫描建模技术，可为每块非标电路板定制专属治具，兼容L形、多边形等异形结构，较传统方案减少90%的夹具调试时间。某头部手机厂商实测显示，产品换线效率提升3倍以上。 -
全生命周期经济性
超耐磨复合层使治具使用寿命突破5万次，配合模块化设计实现局部更换，综合成本较不锈钢治具降低42%。同步提供的治具健康监测系统，可实时预警磨损状态。
行业应用实景
在深圳某自动驾驶传感器工厂，采用本治具后：
-
双面FPC板定位合格率从82%跃升至99.6%
-
治具维护频次由每周1次降至每季度1次
-
年度综合成本节约超75万元
我们正在开启精密治具的"石"代革命，点击获取您的专属非标解决方案
