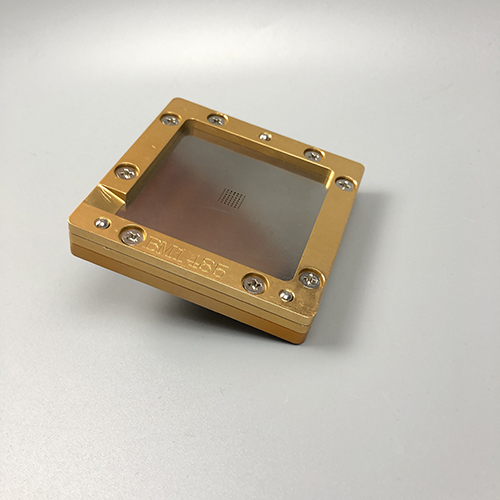

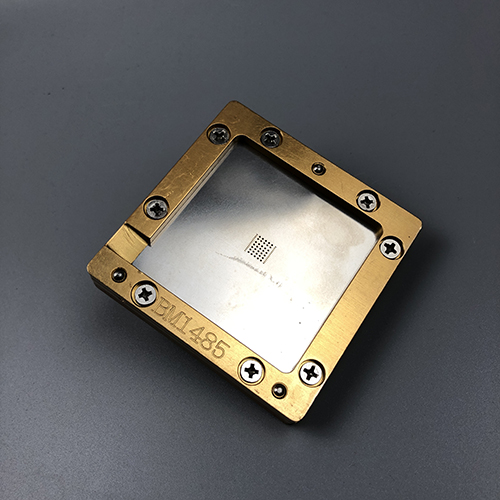

BGA植球治具是一种用于BGA芯片返修和植球的专用工具，主要用于电子维修和SMT生产领域。以下是关于BGA植球治具的详细介绍：
主要功能
固定芯片：在植球过程中保持BGA芯片稳定
均匀加热：部分高级治具带有加热功能，确保焊球均匀熔化
常见类型
简易型植球治具：金属或耐高温塑料框架 带定位孔的对位板 适用于手工植球
半自动植球治具：带微调旋钮，可精确调整位置 可能包含简易加热装置
全自动植球设备：集成视觉对位系统 自动分配焊球 精确温控加热系统
使用步骤
清洁BGA芯片焊盘 涂抹适量助焊剂 将BGA芯片固定在治具上放置焊球或使用焊球模板加热使焊球熔化固定冷却后取出芯片
选购要点
材料：耐高温不变形
精度：对位精度通常需要达到±0.05mm
操作便捷性：是否易于使用和调整
注意事项
使用前确保治具清洁无污染
控制好加热温度和时间，避免过热损坏芯片
定期检查治具的定位精度
不同尺寸BGA芯片可能需要更换对应的模板
BGA植球治具是电子维修中BGA返修的重要工具，正确使用可以大大提高植球成功率和效率。
