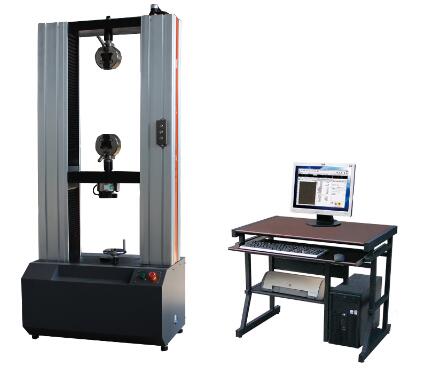

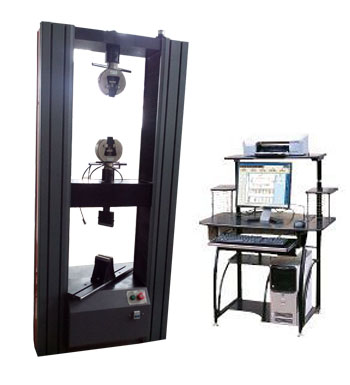

蜂窝夹层结构芯子平拉试验机常用机型为50KN即5吨设备,可测试芯子为金属箔材、玻璃布、塑料和各种纸等夹层架构的平拉强度。
试验原理
通过带有万向节的专用拉伸夹具在垂直夹层结构面板方向施加拉伸载荷,发生芯子拉伸破坏,或面板与芯子间胶接拉伸破坏。
试样
1、试样形状为正方形或圆形,厚度与夹层结构制品厚度相同。
2、对于硬质泡沫塑料、轻木等连续芯子,试样边长或直径为60 mm。
3、 对于蜂窝、波纹等格子型芯子,试样边长或直径为60 mm,或至少应包括4个完整格子。
4、当夹层结构制品厚度未定时,芯子厚度取15 mm,面板厚度取0.3 mm~1.0 mm。
5、试样两面板表面的平行度公差为0.10mm。
6、试样数量按 GB/T 1446- -2005 中4.3的规定。
技术参数及规格
1、最大试验力:50KN ;
2、 量 程: 0N-50KN;
3、 试验力准确度;优于±1%
4、 位移分辨率:0.01mm;
5、 位移测量准确度:优于±1%;
6、 拉伸行程: 700mm(可增大)
7、 压缩行程:700mm(可增大)
8、 试验行程:700mm(可增大)
9、 位移速度控制范围:0.05-500mm/min
10、位移速度控制精度:优于±1%;
11、试验机级别:优于1级
12、变形示值误差:≤±(50+0.15L)
13、试验机尺寸:740*500*1840 mm
14、外观:符合GB/T2611要求
15、成套性:符合标准要求
16、保护功能:试验机有过载保护功能
17、供电电源:220V,50Hz
18、重量:400KG
本机不仅可测试夹层结构的平拉强度,还可测试芯子的剪切强度和剪切弹性模量、板面的弯曲性能、滚动剥离强度等,更多相
关问题请随时咨询---13864006141 单经理!
