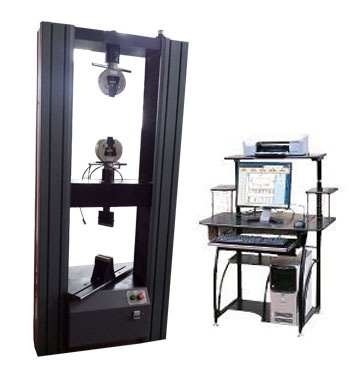

点击图片查看原图
型材力学测试常做的试验有拉伸性能和剪切性能，具体试样裁取和试验方法，请参考标准GB 5237.6-2012 铝合金建筑型材 第6部分：
隔热型材，更多相关问题可随时咨询-----13864006141 单经理！
试样制备
纵向剪切试验取样方法
在每批产品中取2根，每根于中部和两端各切取5个试样，并作标识（共30个）。将试样均分3份（每份至少包括3个中部试样），分别
用于低温、室温、高温试验，试样长100mm±2mm。
横向拉伸试验取样方法
（1）穿条型材：在每批产品中取2根，每根于中部切取1个试样，于两端分别切取2个试样（共10个），用于室温试验，试样长
100mm±2mm，试样最短允许缩至18mm（仲裁时，试样长为100mm±2mm）
（2）浇筑型材：在每批产品中取2根，每根于中部和两端各切取5个试样，并作标识（共30个）。将试样均分3份（每份至少包括3个中
部试样），分别用于低温、室温、高温试验，试样长100mm±2mm，试样最短允许缩至18mm（仲裁时，试样长为100mm±2mm）。
技术参数
1 试验机等级：1级或0.5级
2 试验力最大值：50kN
3 试验力测量范围：最大试验力的（0.4%～100%）
4 试验力测量精度：最大试验力的（0.2%～100%）测量范围内，优于示值的±1％（1级）；最大试验力的（0.4%～100%）测量范围
内，优于示值的±0.5％（0.5级）
5 试验力分辨力：±300000码
6 变形最大值：10mm
7 变形测量范围：引伸计满量程的0.2%-100%
8 变形测量精度：引伸计满量程的0.2%-100%范围内，优于示值的±1％（1级）；
9 位移测量精度：优于示值的±1％（1级）；优于示值的±0.5％（0.5级）
10 位移分辨力：0.001mm
11 位移速度（mm/min）：0. 005 ~ 500
12 拉伸行程（mm）：700
13 压缩行程（mm）：600
14 试验宽度（mm）：420
15 力控速率调节范围：0.005--5%Fs/s
16 力控速率控制精度：为±1%设定值以内
17 变形速率调节范围：0.005—5%Fs/s
18 变形速率控制精度：速率＜0.05%Fs时，为±1%设定值以内；
速率＞0.05%Fs时，为±0.5%设定值以内
19 位移速率控制精度：速率＜0.01mm/min时，为设定值的±1%以内；
速率≥0.01mm/min时，为设定值的±0.5%以内。 0.005—250mm/min
20 恒力、恒位移、恒变形控制范围：0.5%~100%Fs
21 恒力、恒位移、恒变形控制精度：设定值≥10%Fs时，为设定值的±0.1%以内；
速率＜10%Fs时，为设定值的±1%以内
22 工作环境：室温10～35℃，湿度20%～80%
23 主机外形尺寸（宽×深×高）(mm）：820*550*1950
24 主机重量（kg）：850
更多关于铝型材拉伸剪切试验机的相关信息，可随时咨询。
