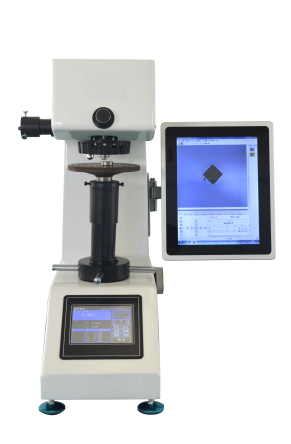

全自动数显维氏硬度计 触摸屏金属纤维硬度仪
点击图片查看原图
产品: 全自动数显维氏硬度计 触摸屏金属纤维硬度仪
有效期至: 长期有效
  询价
详细信息

维氏硬度计有多种类型,本机属于自动化较高的一台设备,用户将试样放入试验台后,设备可根据程序直接打出硬度并且出具结果,

整个试验过程不需要人为去操作。

若需要全自动维氏硬度计,可随时咨询我们:13864006141      单经理!

主要应用

触摸屏全自动数显维氏硬度计MVS-50QZD测量系统主要用于各种金属及部分非金属材料的显微维氏硬度测定,能够对各种零件(机加工

件、锻件、铸铁、铸钢件等)、有色金属、热后处理零件等进行硬度的测定,同时适用于碳化、淬火硬化层有效深度、涂镀层、表面

覆层及焊接件的热影响部位测定。还可用于各种金属零件内部金相组织的观察及对图像进行采集、显示及输出打印。尤其适用于测量

工件的硬度梯度分布曲线及测量热处理后齿轮的表面硬度,有效硬化层深度。

主要功能

1.仅X、Y轴自动移动,可实现多点连续测试及测量直接显示测量结果。

2.回转塔台上同时装有10、20两个不同倍率物镜, 可以依需要用低倍率进行大范围的试样轮廓扫描或转高倍率进行精确硬度测量

3.系统可以整体使用, 也可以单独使用, 灵活性高;

4.通过内置步进马达控制的自动位移台, 透过鼠标点击控制, 拥有多样性的控制模式, 定位精度高, 重复精度好, 移动速度快, 工作

效率高;

5.软件可控制硬度计硬件的操作, 双向可相互沟通;

6.自动位移台的双向移动,备有安全装置, 可以有效避免误操作时对机器的损伤;

7.图像采集装置反映速度快, 自动测量精度高, 重复性好, 有效提高硬度测量的效率及精确性;

8.1个像素的细测量线, 手动测量时也有良好的精度。

技术参数



触摸屏全自动维氏硬度计









显微

维氏硬度计

型号

MVS-50QZD



载荷

1Kgf2Kgf2.5Kgf3Kgf5Kgf10 Kgf20 Kgf30 Kgf50 Kgf



加载方式

自动加载/保载/卸载



调焦操作

手动调节对焦



测量目镜

电子型10



物镜

×10倍、×20



总放大倍数

100X, 200X



最大测量长度

100倍时900um, 200倍时150um



测量范围

5HV3000HV



测微鼓轮最小分度值

0.125μm



精密台钳

最大开口:50mm



旋转塔台机构

自动手动

物镜压头物镜自动切换旋转

自动转塔台提供快速简捷的操作序列而不需要手动旋转塔台,来实现物镜压头自动切换。物镜中心与压头中心重合精度高误差在1微米以内,确保试样打压得定位准确,并物镜中心位置可调。手动旋转塔台也是允许的。



加载速度

50mm/sec



保载时间

5-99sec



最小测量单位

0.01微米



操作面板功能

薄膜揿键屏,LCD显示: 具有高集成度PC板的薄膜揿键屏,清晰地显示所有的操作步骤、测量条件和测量数据——操作 开始 / 重新设定/ 保载时间 / 灯光增强-减弱 / 光路切换 / 转换标尺 / 塔台旋转(自动转塔台)/ 数据清除, 显示   D1 / D2 / HV-HK指示 / 硬度值 / HRC转换值 / 测试次数 等)



样品台

150x150毫米

手动台X\Y位置数字显示,精度1微米



载物台升降

手动



样品最大高度

160mm(自动物台80mm



样品最大深度

130mm



可测参数

HV / HK



通讯接口

RS232C
