20KN微机控制电子万能试验机之所以以“万能”命名，是因为它可以做拉伸试验、压缩试验机、剪切试验、撕裂试验等，不同的试验
方法，配置以不同的夹持方式，保温材料拉压检测也属于其检测的范畴，如果您有其他材料需要测试，可咨询我们，联系方式为
13864006141 单经理！
产品简介
WDW系列微机控制保温材料试验机主要有WDW-5 、WDW-10、 WDW-20、 WDW-50、WDW-100五种型号，该机是新型双空间材料试验机。该
试验机是专门针对复合砂浆保温系统、聚苯板薄抹灰外墙保温系统、硬质聚氨脂发泡复合板外墙保温系统及其它外墙保温系统及屋面
保温材料进行各种理化性能试验测试研制的。系统采用微机闭环控制，具有宽广准确的加载速度和测力范围，对载荷、位移的测量和
控制有较高的精度和灵敏度。该设备适用于金属、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、纺织、纤维、
橡胶、陶瓷、食品、医药包装、土工布、薄膜、木材、纸张等制造业以及各级产品质量监督部门，同时还适用于大中专院校进行教学
演示工作。外墙保温材料试验机可针对砂浆,胶粉,保温板,网格布等保温系统做胶黏强度拉伸,压缩,拉伸,抗折性能试验测试。
试验机执行标准
JC/T992-2006《墙体保温用膨胀聚乙烯板胶粘剂》
JC/T993-2006《外墙外保温用膨胀聚乙烯板抹面胶浆》
JC/T547-2005《陶瓷地砖胶粘剂》
JC149-2003《膨胀聚苯板薄抹灰外墙外保温系统》
JC890-2001《蒸压加气混凝土用砌筑砂浆与抹面砂浆》
JC/T907-2002《混凝土界面处理剂》
JG158-2004 《胶粉聚苯颗粒外墙外保温系统》
DBJ01-38-2002《外墙外保温施工技术规程 聚合物水泥砂浆胶粘剂》
DBJ/T01-50-2002《外墙外保温施工技术规程 柔性耐水腻子》
试验项目
WDW系列微机控制保温材料试验机用于保温系统的试验项目
膨胀聚苯乙烯板抹面胶浆：拉伸粘结强度；落球冲击试验
膨胀聚苯乙烯板胶粘剂（与水泥砂浆）：拉伸粘结强度
膨胀聚苯乙烯板胶粘剂（与聚苯板）：拉伸粘结强度
蒸压加气混凝土用砌筑砂浆与抹面砂浆：水泥砂浆抗压强度；石膏砂浆抗压抗折按JC/T517；剪切粘结强度
混凝土界面处理剂：剪切强度；拉伸粘结强度
膨胀聚苯板薄抹灰外墙保温系统：薄抹灰外保温系统抗冲击强度（落球试验）；胶粘剂拉伸粘结强；抹面胶浆拉伸粘强度；抹面胶浆
抗压/抗折强度；开裂应变强度
混凝土界面处理剂：剪切强度；拉伸粘结强度
膨胀聚苯板薄抹灰外墙保温系统：薄抹灰外保温系统抗冲击强度（落球试验）；胶粘剂拉伸粘结强度；抹面胶浆拉伸粘强度；抹面胶
浆抗压/抗折强度；开裂应变强度；膨胀聚苯板垂直于板面方面抗拉强度
陶瓷墙地砖：水泥基胶粘剂拉伸胶粘强度；膏状乳液胶粘剂压缩剪切胶粘强度；反应型树脂胶粘剂压缩剪切胶粘强度；胶粘剂试验用
混凝土板表面拉伸强度。
结构及原理
主机由上横梁、移动横梁与工作台通过立柱、滚珠丝杠连接成刚性台式框架结构，交流伺服电机及交流伺服调速系统安装在工作台下
面，交流伺服电机通过同步齿型带减速机构驱动双滚珠丝杠旋转，从而带动移动横梁做上下移动以实现对试样加载（移动横梁与工作
台之间安装有压缩、弯曲附具,可对金属或非金属材料试样进行压缩及弯曲试验; 移动横梁与上横梁之间安装有拉伸附具,可对金属或
非金属材料试样进行拉伸试验）。测力传感器安装在移动横梁的下部，用于测量试验力的大小；交流伺服电机内置位移测量系统，用
于测量试样的位移量,也可近似代替试样的变形量；对部分金属材料，WDW系列微机控制保温材料试验机配置试样延伸率的专用测量装
置-引伸计,引伸计的双夹头夹住试样标距两点,实时测量试样标距两点的分离距离,即试样的变形量，微机（PC机或液晶单片机）控制
试验过程，并实现数据处理及输出。
工作条件
1. 室温10―35℃。
2. 相对湿度≤80%。
3. 周围无振动，无腐蚀性介质，无强磁场干扰。
4. 电源电压波动不超过额定电压的10%。
5. 在稳固的基础上水平安装，水平度为0.2/1000。
主要技术指标
试验机型号： WDW-5 WDW-10 WDW-20 WDW-50 WDW-100
最大试验力（KN）： 5 10 20 50 100
1. 试验力测量范围：0.4%-100%FS
2. 试验力分档：可选择分档或全程不分档
3. 试验力测量精度：优于示值的±0.5%；
4. 位移分辨率：0.001mm；
5. 位移测量准确度：±1%；
6. 变形测量范围：0.2～100％FS；
7. 变形示值相对误差：±0.50%以内；
8. 变形分辨力：1/300000FS；
9. 力控速率调节范围：0.005～5％FS/S；
10. 力控速率相对误差：±1%设定值以内；
11. 变形速率调节范围：0.02～5％FS/S；
12. 变形控制速率相对误差：速率＜0.05％FS时，为±2%设定值以内；速率≥0.05％FS时，为±0.5%设定值以内；
13. 横梁速度测量范围：0.05～500mm/min；
14. 横梁速度相对误差：速率＜0.01 mm/min时，设定值的±1.0%以内；速率≥0.01 mm/min时，设定值的±0.2%以内；
15. 恒力、恒变形、恒位移控制范围：0.5％～100％FS；
16. 恒力、恒变形、恒位移控制精度：设定值≥10％FS时, 设定值的±0.1%以内；设定值＜10％FS时, 设定值的±1%以内；
17. 拉伸行程：0～600mm；
18. 压缩行程：0～600mm；
19. 横梁最大行程：700mm；
20. 试验宽度：400mm
21. 供电电源：220V，50Hz； 0.75kW；
22. 主机尺寸：1010×650×1900mm；
23. 主机重量：500Kg；

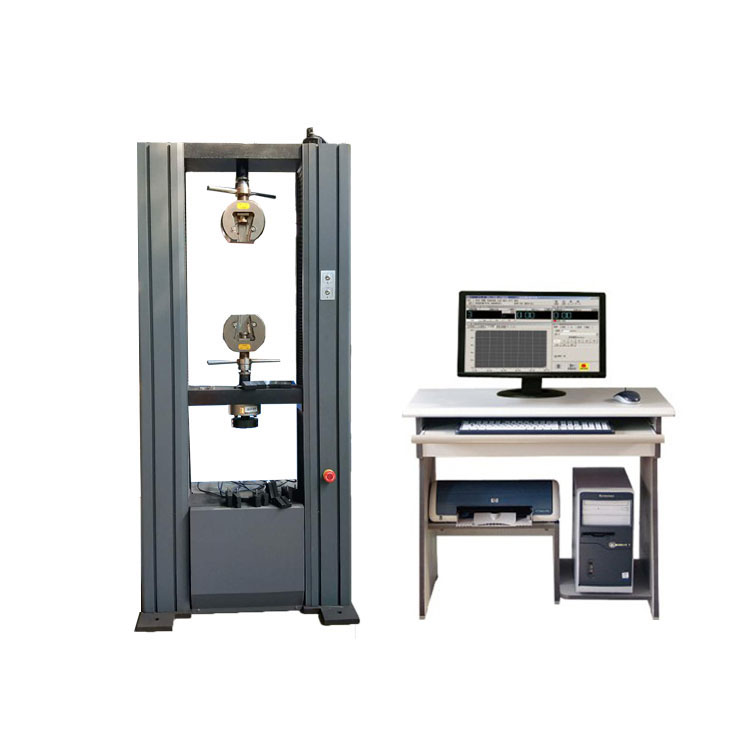

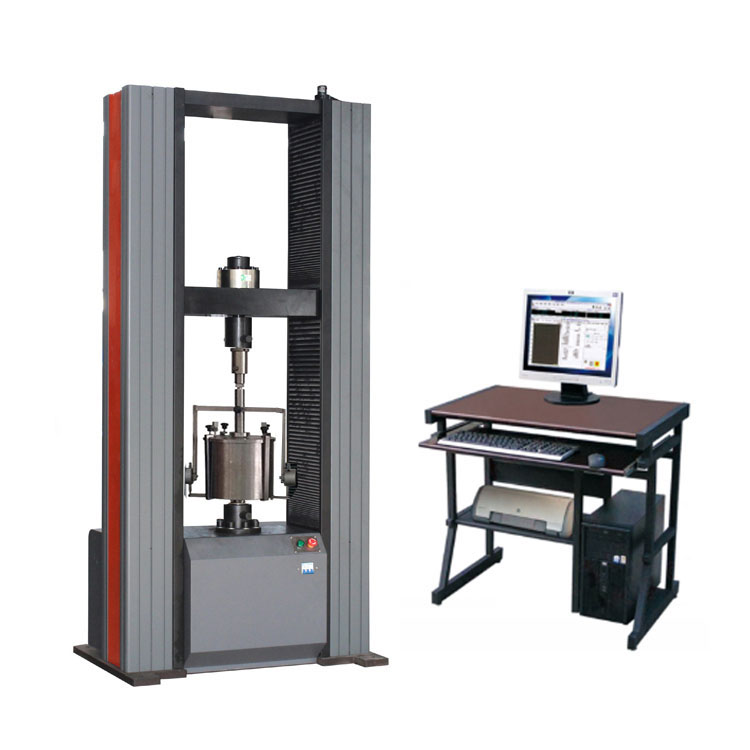

点击图片查看原图
