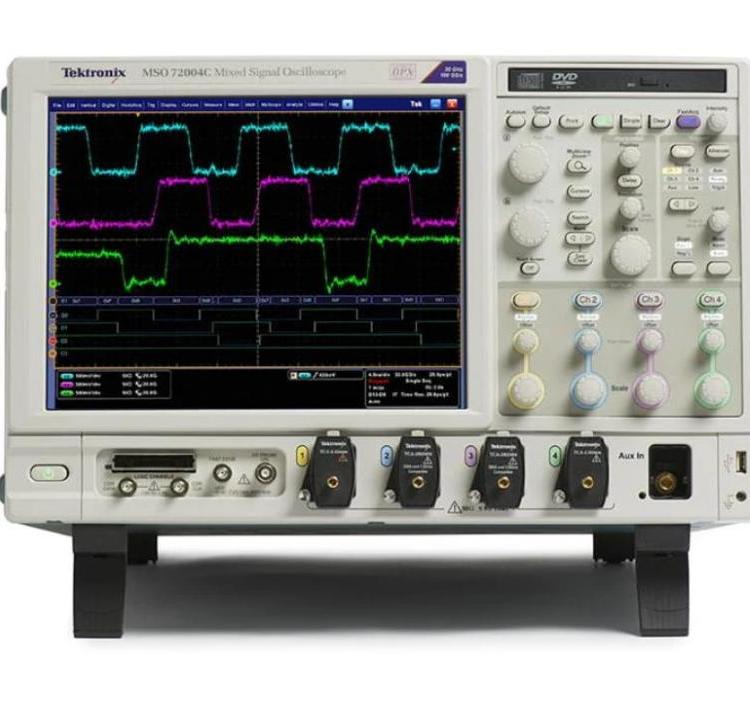

点击图片查看原图
模拟宽带高达 33 GHz，上升时间快达 9 ps。 支持对的高速串行标准的测试
33 GHz 型号有 2 条通道提供真正的 33 GHz 实时模拟带宽
业界的高采样率和定时分辨率有 2 条通道实现 100 GS/s（33、25、20、16 和 12.5 GHz 型号）
四通道同时使用性能高达 23 GHz 带宽
高达 50 GS/s 实时采样率
高达 500 M 样点记录长度，具有 MultiView Zoom? 快速导航
zui快波形捕获速率，每条通道zui高为 >300,000 wfms/s
垂直系统 – 模拟通道
带宽限制
视仪器型号而定： 33 GHz 至 1 GHz，1 GHz 步进，或 500 MHz
根据仪器型号，仅硬件带宽设置为 33、25、23、20、16、12.5、8、6 和 4 GHz
通道间隔离
垂直刻度相等的任意两条通道
0 GHz 至 10 GHz： ≥120:1
>10 GHz 至 12 GHz： ≥80:1
>12 GHz 至 15 GHz： ≥50:1
>15 GHz 至 20 GHz： ≥25:1
>20 GHz 至 33 GHz： ≥20:1
直流增益精度
（读数的）±2%
通道延迟（典型值）
V/div 和 C 型号上的耦合相等的任意两条通道 ≤10 ps
V/div 和 DX 型号上的耦合相等的任意两条通道 ≤1 ps
有效位数（典型值）
50 mV/div 时为 5.5 位，带宽滤波器开启，zui大带宽高达 13 GHz，zui大采样率
信噪比（典型值）
34 dB
输入耦合
直流 (50 ?)，GND
输入电阻选择
50 ? ±3%，使用 TCA-1MEG 适配器时 1 M?
输入灵敏度范围
23 GHz、25 GHz 和 33 GHz 型号
6.25 mV/div 至 600 mV/div （62.5 mV 至 6 V 满刻度）
20 GHz 型号
20 至 500 mV/div（200 mV 至 5 V 满刻度）
所有其他型号
10 mV/div 至 500 mV/div （100 mV 至 5 V 满刻度）
zui大输入电压，50 Ω
还取决于 TekConnect? 附件。
23 GHz、25 GHz 和 33 GHz 型号
≤1.2 VFS： ±1.5 V 与终端偏置相关（zui大 30 mA），±5 V zui大输入。
>1.2 VFS： 8.0 V。
所有其他型号
<5.0 VRMS 用于 ≥100 mV/div；1.0 VRMS 用于
终端电压范围
23 GHz、25 GHz 和 33 GHz 型号
≤1.2 VFS： -3.5 V 至 +3.5 V
>1.2 VFS： 0 V。
