点击图片查看原图
通过认证
Alloy A-286高温合金
Alloy A-286（UNS S66286，中国牌号 GH2132）是一种铁-镍-铬基沉淀硬化型奥氏体高温合金。它结合了奥氏体不锈钢的良好加工性与镍基高温合金的高温强度，特别适用于650°C (1200°F) 以下需要高强度、抗氧化和耐腐蚀的关键部件。
核心特性与优势
高温强度高：通过固溶处理+时效硬化（析出
γ
′
γ
′
相
N
i
3
(
T
i
,
A
l
)
Ni
3
(Ti,Al)），在 650°C 以下保持优异的屈服强度和抗蠕变性能 。
良好的加工性：相比纯镍基高温合金（如 Inconel 718），A-286 更易进行冷镦、冷拉和机械加工，成本更具优势 。
抗氧化与耐腐蚀：在高温空气环境中具有出色的抗氧化性（可达 704°C），并耐中等程度的水溶液腐蚀 。
低温韧性：在深冷环境（如 -196°C）下仍保持良好的韧性，适用于液氢/液氧储罐连接件 。

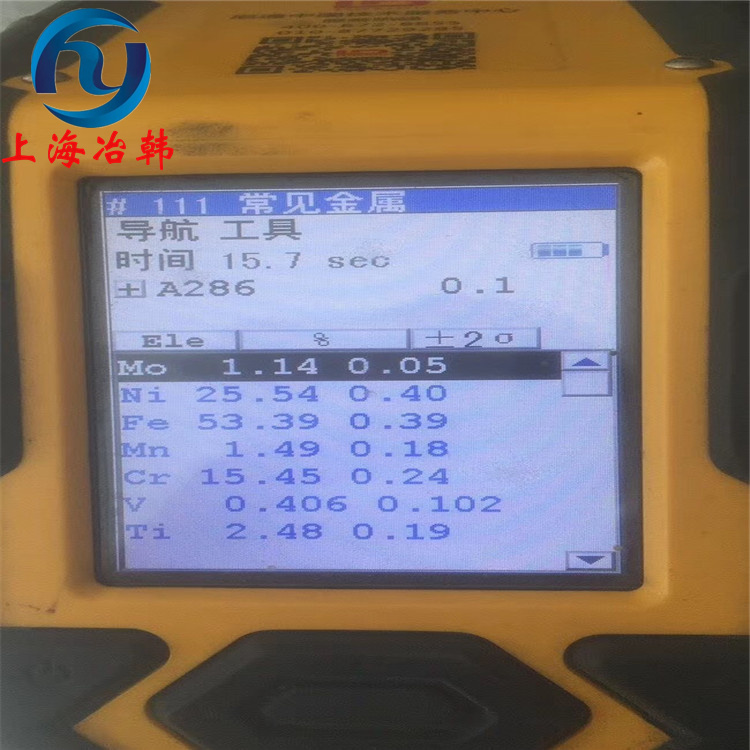

典型化学成分 (wt%)
元素 含量范围 作用
Fe (铁) 余量 基体，提供结构支撑与成本优势
Ni (镍) 24.0 – 27.0 稳定奥氏体组织，提升韧性与高温性能
Cr (铬) 13.5 – 16.0 提供抗氧化性和耐腐蚀性
Ti (钛) 1.90 – 2.35 主要强化元素，形成
γ
′
γ
′
相
Mo (钼) 1.00 – 1.50 提高抗蠕变性能
V (钒) 0.10 – 0.50 辅助强化，细化晶粒
C (碳) ≤ 0.08 控制碳化物析出，保证纯净度
B (硼) 0.003 – 0.010 强化晶界，改善持久强度
*(数据来源: )*
热处理工艺
A-286 的性能高度依赖于正确的热处理制度，通常分为两步：
固溶处理 (Solution Annealing)
温度：980°C ± 10°C (1800°F) 或 899°C (1650°F，用于更细晶粒)。
冷却：水淬或油快冷。
目的：溶解强化相，消除应力，获得软态以便后续加工 。
时效硬化 (Age Hardening)
温度：704–720°C (1300–1400°F)。
时间：16–20 小时。
冷却：空冷。
目的：析出纳米级
γ
′
γ
′
相，使强度达到峰值 。
注意：焊接后必须重新进行完整的“固溶+时效”处理，否则接头强度会显著低于母材且易产生裂纹 。
主要应用领域
航空航天：航空发动机紧固件（螺栓、螺母）、涡轮盘、压气机盘、承力环、加力燃烧室部件 。
能源工业：燃气轮机转子、叶片、核反应堆支架 。
汽车工业：涡轮增压器壳体、高性能排气阀 。
其他：高温弹簧、法兰、海洋工程非磁性高强部件 。
选型注意事项
温度限制：最佳使用温度上限为 650°C。超过此温度，强度衰减较快，应考虑 Inconel 718 或更高级别镍基合金 。
避免强腐蚀环境：虽然耐中等腐蚀，但不适用于强氯化物缝隙腐蚀、强酸或海水直接浸泡环境 。
加工硬化：切削加工时刀具磨损较快，建议采用硬质合金刀具，并在固溶态进行粗加工，时效后精加工 。在线咨询！上海冶韩合金集团公司销售部欢迎新老客户来电咨询!周工/TEL：①③⑧---①⑥①⑥---⑥③④③（V信号）
